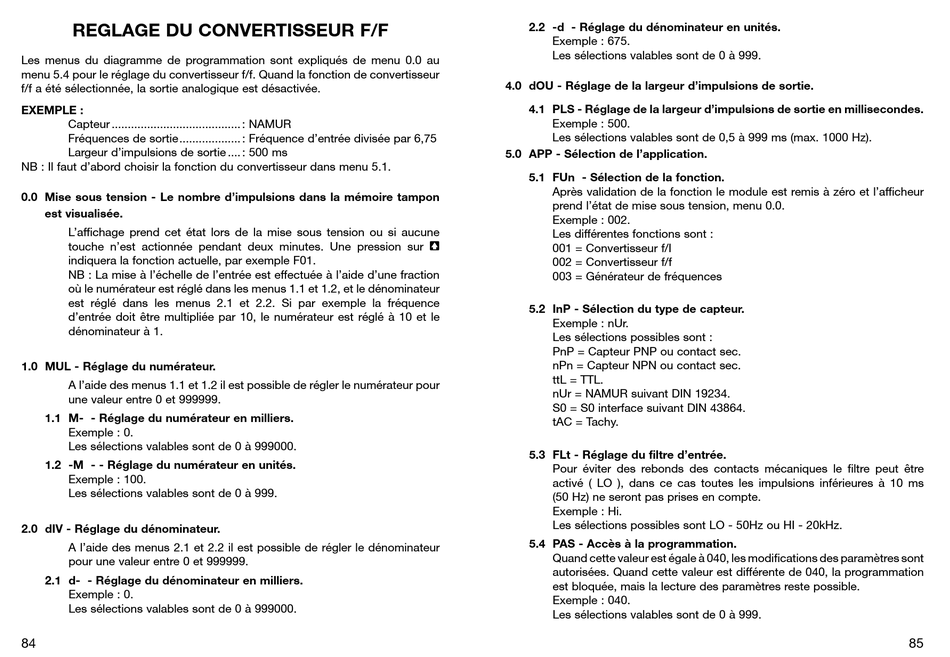

REGLaGE Du CONVERTISSEuR F/F
Les. menus. du. diagramme. de. programmation. sont. expliqués. de. menu. 0.0. au.
menu.5.4.pour.le.réglage.du.convertisseur.f/f..Quand.la.fonction.de.convertisseur.
f/f.a.été.sélectionnée,.la.sortie.analogique.est.désactivée.
ExEMPLE :
Capteur......................................... :.NAMUR
Fréquences.de.sortie. . .................. :.Fréquence.d'entrée.divisée.par.6,75
Largeur.d'impulsions.de.sortie..... :.500.ms
NB.:.Il.faut.d'abord.choisir.la.fonction.du.convertisseur.dans.menu.5.1.
0.0 Mise sous tension - Le nombre d'impulsions dans la mémoire tampon
est visualisée.
L'affichage. prend. cet. état. lors. de. la. mise. sous. tension. ou. si. aucune.
touche. n'est. actionnée. pendant. deux. minutes.. Une. pression. sur. 1
indiquera.la.fonction.actuelle,.par.exemple.F01.
NB.:.La.mise.à.l'échelle.de.l'entrée.est.effectuée.à.l'aide.d'une.fraction.
où.le.numérateur.est.réglé.dans.les.menus.1.1.et.1.2,.et.le.dénominateur.
est. réglé. dans. les. menus. 2.1. et. 2.2.. Si. par. exemple. la. fréquence.
d'entrée. doit. être. multipliée. par. 10,. le. numérateur. est. réglé. à. 10. et. le.
dénominateur.à.1.
1.0 MuL - Réglage du numérateur.
A.l'aide.des.menus.1.1.et.1.2.il.est.possible.de.régler.le.numérateur.pour.
une.valeur.entre.0.et.999999.
1.1 M- - Réglage du numérateur en milliers.
Exemple.:.0.
Les.sélections.valables.sont.de.0.à.999000.
1.2 -M - - Réglage du numérateur en unités.
Exemple.:.100.
Les.sélections.valables.sont.de.0.à.999..
2.0 dIV - Réglage du dénominateur.
A.l'aide.des.menus.2.1.et.2.2.il.est.possible.de.régler.le.dénominateur.
pour.une.valeur.entre.0.et.999999.
2.1 d- - Réglage du dénominateur en milliers.
Exemple.:.0.
Les.sélections.valables.sont.de.0.à.999000.
84
2.2 -d - Réglage du dénominateur en unités.
Exemple.:.675.
Les.sélections.valables.sont.de.0.à.999..
4.0 dOu - Réglage de la largeur d'impulsions de sortie.
4.1 PLS - Réglage de la largeur d'impulsions de sortie en millisecondes.
Exemple.:.500.
Les.sélections.valables.sont.de.0,5.à.999.ms.(max..1000.Hz).
5.0 aPP - Sélection de l'application.
5.1 Fun - Sélection de la fonction.
Après.validation.de.la.fonction.le.module.est.remis.à.zéro.et.l'afficheur.
prend.l'état.de.mise.sous.tension,.menu.0.0.
Exemple.:.002.
Les.différentes.fonctions.sont.:
001.=.Convertisseur.f/I
002.=.Convertisseur.f/f
003.=.Générateur.de.fréquences.
5.2 InP - Sélection du type de capteur.
Exemple.:.nUr.
Les.sélections.possibles.sont.:
PnP.=.Capteur.PNP.ou.contact.sec.
nPn.=.Capteur.NPN.ou.contact.sec.
ttL.=.TTL.
nUr.=.NAMUR.suivant.DIN.19234.
S0.=.S0.interface.suivant.DIN.43864.
tAC.=.Tachy.
5.3 FLt - Réglage du filtre d'entrée.
Pour. éviter. des. rebonds. des. contacts. mécaniques. le. filtre. peut. être.
activé. (. LO. ),. dans. ce. cas. toutes. les. impulsions. inférieures. à. 10. ms.
(50.Hz).ne.seront.pas.prises.en.compte.
Exemple.:.Hi.
Les.sélections.possibles.sont.LO.-.50Hz.ou.HI.-.20kHz.
5.4 PaS - accès à la programmation.
Quand.cette.valeur.est.égale.à.040,.les.modifications.des.paramètres.sont.
autorisées..Quand.cette.valeur.est.différente.de.040,.la.programmation.
est.bloquée,.mais.la.lecture.des.paramètres.reste.possible.
Exemple.:.040.
Les.sélections.valables.sont.de.0.à.999.
