DEMONTaGE Du SYSTEME 2200
A.l'aide.d'un.tournevis,.dégagez.la.face.arrière.du.module.du.boîtier.(voir.figure.1)..
Sur.un.module.équipé.de.boutons,.il.faut.retirer.ces.derniers.pour.pouvoir.extraire.
la.carte.à.circuits.imprimés.(voir.figure.2).
Vous. pouvez. maintenant. extraire. la. face. arrière. du. module. ainsi. que. la. carte.
à. circuits. imprimés.. Veuillez. repérer. la. position. de. cette. carte. car. il. existe. de.
nombreuses.positions.possibles.dans.le.boîtier..Lorsque.vous.extrayez.la.carte.à.
circuits.imprimés,.tirez.sur.celle-ci.et.évitez.de.tirer.sur.les.fils.(voir.figure.3).
Vous. pouvez. maintenant. déplacer. les. commutateurs. et. les. cavaliers.. Lorsque.
vous.assemblez.la.face.arrière.du.module.et.le.boîtier,.veuillez.vérifier.que.les.fils.
ne.sont.pas.coincés.

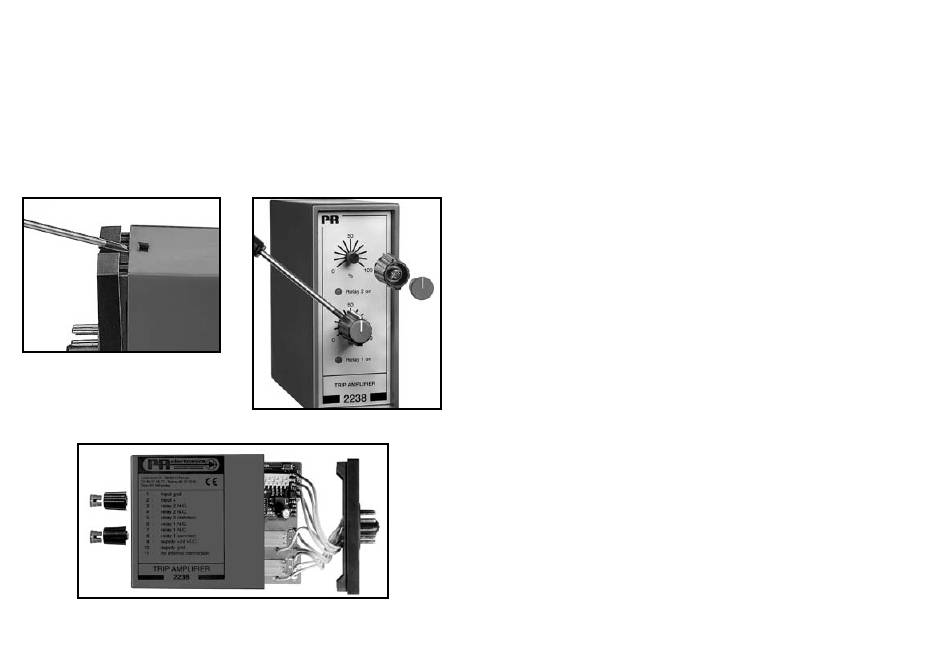

Figure.1.:.Séparation.de.la.face.arrière.
..............et.du.boîtier.
Figure.3.:.Extraction.de.la.carte.à.circuits.imprimès.pour.le.réglage.des.
commutateurs.et.le.remplacement.des.cavaliers.
66
Figure.2.:..Retrait.des.boutons.
CONVERTISSEuR f/I - f/f
•. Convertisseur.f/I.programmable
•. Multiplicateur./.diviseur.décimal.programmable
•. Générateur.de.fréquence.programmable
•. Sortie.relais.en.option
•. Entrée.Tachy,.NPN,.PNP,.TTL,.NAMUR.ou.S0
•. Tension.d'alimentation.24.Vcc
GENERaLITES :
Dans. la. version. programmable,. le. convertisseur. f/I. -. f/f. peut. être. configuré. en.
fonction.d'une.application.donnée.à.l'aide.des.trois.touches.et.de.l'afficheur.de.la.
face.avant..Le.module.PR-2255.peut.également.être.livré.dans.une.configuration.
définie.par.l'utilisateur,.voir.l'index.de.programmation.PR-2255..Le.PR-2255.peut.
être. utilisé. pour. convertir. des. signaux. de. fréquence. émis. par. des. générateurs.
d'impulsions,. tels. que. les. débitmètres,. les. générateurs. tachymétriques. ou. les.
capteurs.de.proximité.inductifs.
La fonction f/I.permet.la.conversion.de.fréquences.en.courant.ou.tension.dans.
une. gamme. de. fréquences. comprise. entre. 0. kHz. et. 20. kHz.. De. plus,. avec. la.
sortie.digitale,.ce.module.peut.être.utilisé.comme.un.contrôleur.de.fréquence.(par.
exemple,.en.régulation.de.vitesses).
La fonction f/f.peut.être.utilisée.comme.diviseur.ou.multiplicateur.d'impulsions.
ou.bien.comme.tampon.dans.le.cas.des.trains.d'impulsions.rapides.
Fréquence.d'entrée.maximale.20.kHz..
Fréquence.de.sortie.maximale.1.kHz.
La fonction générateur de fréquences.peut.être.utilisée.par.exemple.comme.
base. de. temps. ou. générateur. d'horloge.. Fréquence. de. sortie. maximale. :. 20.
kHz.
CaRaCTERISTIQuES TECHNIQuES :
ENTREE :
Entrée. programmable. pour. le. raccordement. d'un. générateur. d'impulsions.
standard..Il.est.possible.d'activer.un.filtre.à.l'entrée.pour.éviter.les.rebonds.(dans.
le.cas,.par.exemple,.d'une.entrée.de.type.contact.mécanique).
