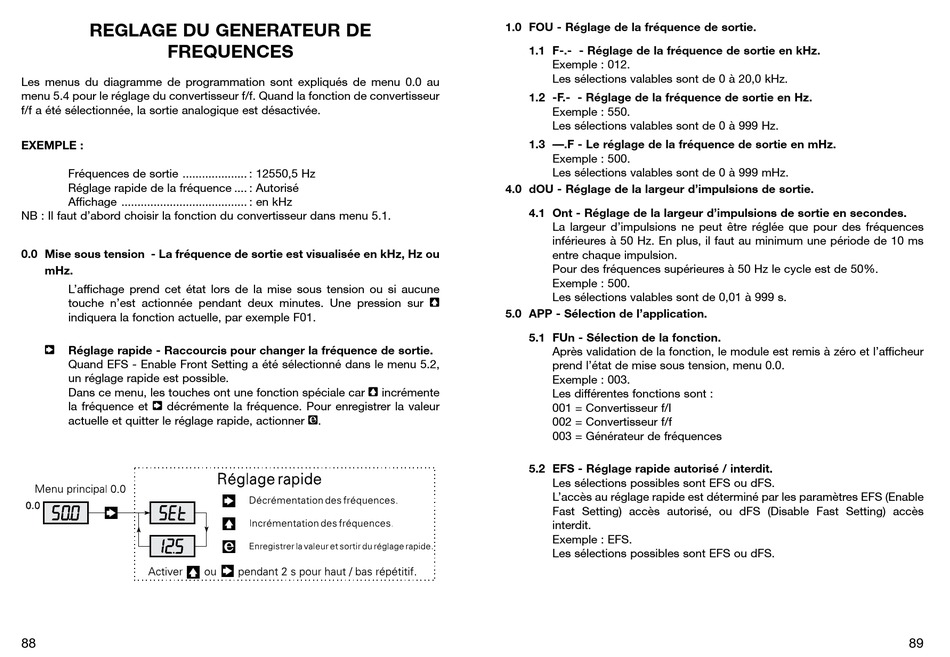

REGLaGE Du GENERaTEuR DE
FREQuENCES
Les. menus. du. diagramme. de. programmation. sont. expliqués. de. menu. 0.0. au.
menu.5.4.pour.le.réglage.du.convertisseur.f/f..Quand.la.fonction.de.convertisseur.
f/f.a.été.sélectionnée,.la.sortie.analogique.est.désactivée..
ExEMPLE :
Fréquences.de.sortie.. . ................... :.12550,5.Hz
Réglage.rapide.de.la.fréquence..... :.Autorisé
Affichage.. . ...................................... :.en.kHz
NB.:.Il.faut.d'abord.choisir.la.fonction.du.convertisseur.dans.menu.5.1..
0.0 Mise sous tension - La fréquence de sortie est visualisée en kHz, Hz ou
mHz.
L'affichage. prend. cet. état. lors. de. la. mise. sous. tension. ou. si. aucune.
touche. n'est. actionnée. pendant. deux. minutes.. Une. pression. sur. 1
indiquera.la.fonction.actuelle,.par.exemple.F01.
Réglage rapide - Raccourcis pour changer la fréquence de sortie.
3
Quand.EFS.-.Enable.Front.Setting.a.été.sélectionné.dans.le.menu.5.2,.
un.réglage.rapide.est.possible..
Dans.ce.menu,.les.touches.ont.une.fonction.spéciale.car.1.incrémente.
la. fréquence. et. 3. décrémente. la. fréquence.. Pour. enregistrer. la. valeur.
actuelle.et.quitter.le.réglage.rapide,.actionner.2.
88
1.0 FOu - Réglage de la fréquence de sortie.
1.1 F-.- - Réglage de la fréquence de sortie en kHz.
Exemple.:.012.
Les.sélections.valables.sont.de.0.à.20,0.kHz.
1.2 -F.- - Réglage de la fréquence de sortie en Hz.
Exemple.:.550.
Les.sélections.valables.sont.de.0.à.999.Hz..
1.3 —.F - Le réglage de la fréquence de sortie en mHz.
Exemple.:.500.
Les.sélections.valables.sont.de.0.à.999.mHz.
4.0 dOu - Réglage de la largeur d'impulsions de sortie.
4.1 Ont - Réglage de la largeur d'impulsions de sortie en secondes.
La. largeur. d'impulsions. ne. peut. être. réglée. que. pour. des. fréquences.
inférieures.à.50.Hz..En.plus,.il.faut.au.minimum.une.période.de.10.ms.
entre.chaque.impulsion..
Pour.des.fréquences.supérieures.à.50.Hz.le.cycle.est.de.50%..
Exemple.:.500.
Les.sélections.valables.sont.de.0,01.à.999.s.
5.0 aPP - Sélection de l'application.
5.1 Fun - Sélection de la fonction.
Après.validation.de.la.fonction,.le.module.est.remis.à.zéro.et.l'afficheur.
prend.l'état.de.mise.sous.tension,.menu.0.0.
Exemple.:.003.
Les.différentes.fonctions.sont.:
001.=.Convertisseur.f/I
002.=.Convertisseur.f/f
003.=.Générateur.de.fréquences.
5.2 EFS - Réglage rapide autorisé / interdit.
Les.sélections.possibles.sont.EFS.ou.dFS..
L'accès.au.réglage.rapide.est.déterminé.par.les.paramètres.EFS.(Enable.
Fast. Setting). accès. autorisé,. ou. dFS. (Disable. Fast. Setting). accès.
interdit.
Exemple.:.EFS.
Les.sélections.possibles.sont.EFS.ou.dFS.
89
