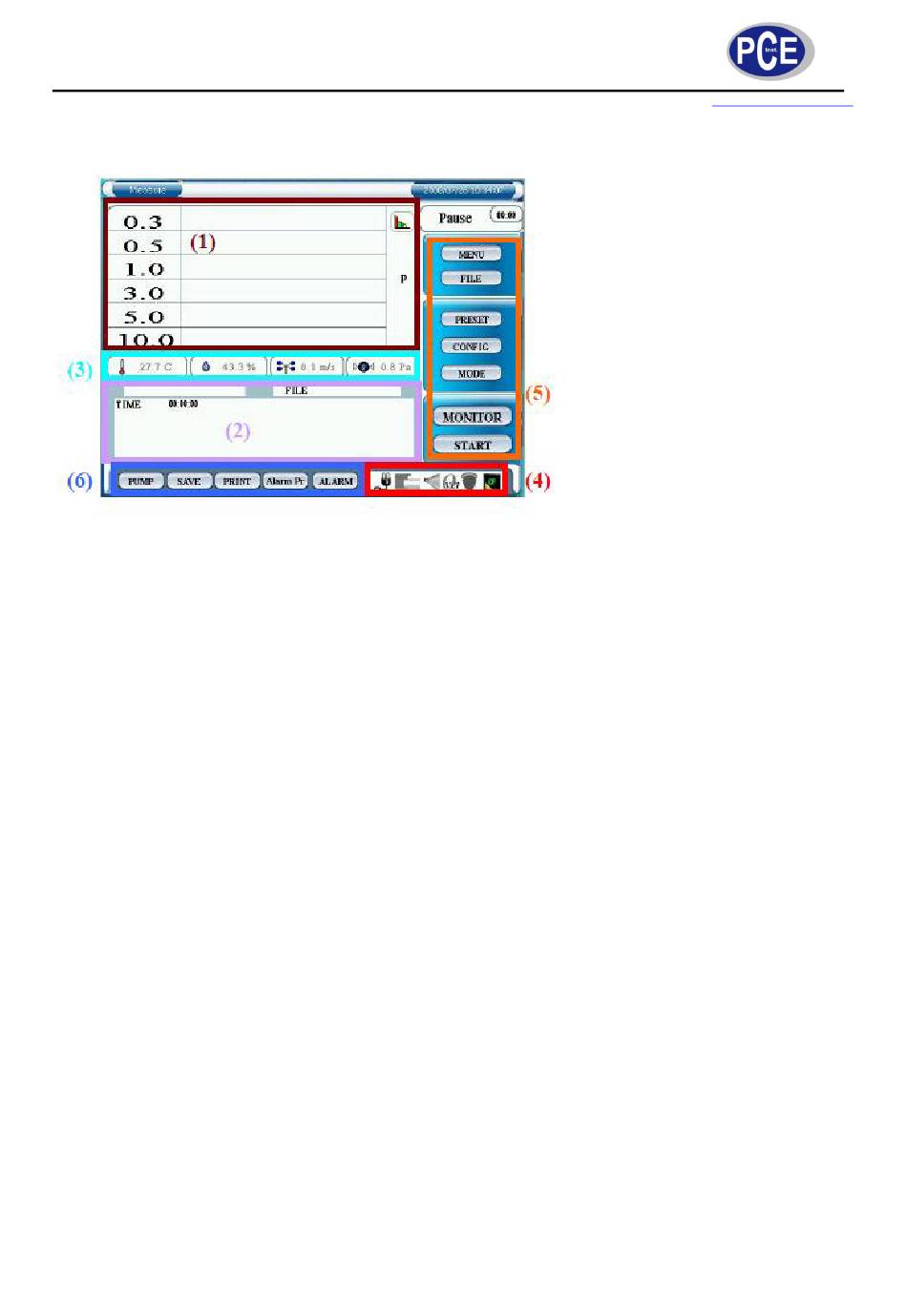

5.2.1 Startbildschirm

(1) Messergebnisse:
(2) Messparameter:
(3) Sensordaten:
(4) Status Display:
(5) MENU:
FILE:
PRESET:
CONFIG:
MODE:
MONITOR:
START:
(6) PUMP:
SAVE:
PRINT:
Alarm Pr:
ALARM:
BETRIEBSANLEITUNG
Zeigt die einzelnen Messwerte an.
Zeigt den Messmodus, die Messeinstellungen und den Messstatus.
Zeigt den Status der optionalen Sensoren an.
Zeigt den Status der Spannungsversorgung, der Pumpe, Alarm und der
Speicherkarte an.
Einstellung für Diagramme, Alarme und Systemparameter.
Laden, Drucken oder Speichern der Messdaten.
Laden der gespeicherten Systemparameter Datei.
Einstellung von erweiterten Parametern im aktuellen Betriebsmodus.
Z.B. INTERVAL, SAMPLE T. und CYCLES können in jedem Modus
eingestellt werden.
Wahl des Messmodus. Wählen Sie zwischen SINGLE, SEQUENCE,
INTERVAL, REPEAT, STAT oder STANDARD Modus.
Startet eine Messung und zeigt die Messergebnisse an. In diesem
Modus werden keine Daten gespeichert. Die Messdaten werden jede
Sekunde aktualisiert.
Startet eine Messung mit den eingestellten Parametern. Der Button
ändert sich nach dem drücken in „STOP" um die Messung anzuhalten.
Drücken Sie "PUMP" um die Pumpe ein- bzw. auszuschalten.
Drücken Sie "SAVE" um die Speicherung der Daten während einer
Messung ein- bzw. auszuschalten.
Drücken Sie "PRINT" um die erfassten Messdaten auszudrucken.
Drücken Sie "Alarm Pr" um die Druckfunktion des Alarms während einer
Messung ein- bzw. auszuschalten.
Drücken Sie "ALARM" um die Alarmfunktion während einer Messung
ein- bzw. auszuschalten.
10
