Elektrik Vorbereiten - Webasto Thermo Top E Einbauanleitung

1
3
300
4
300
gn/ws
1
86
85
4
A
15
85
86
E
86
1314586A
gn/ws
0,5²
3000
2
br
0,5²
300
sw
0,5²
5
rt
0,5²
300
87 87a
K3
30
15
IPCU
E
5
3
A
85
2
Renault Megane

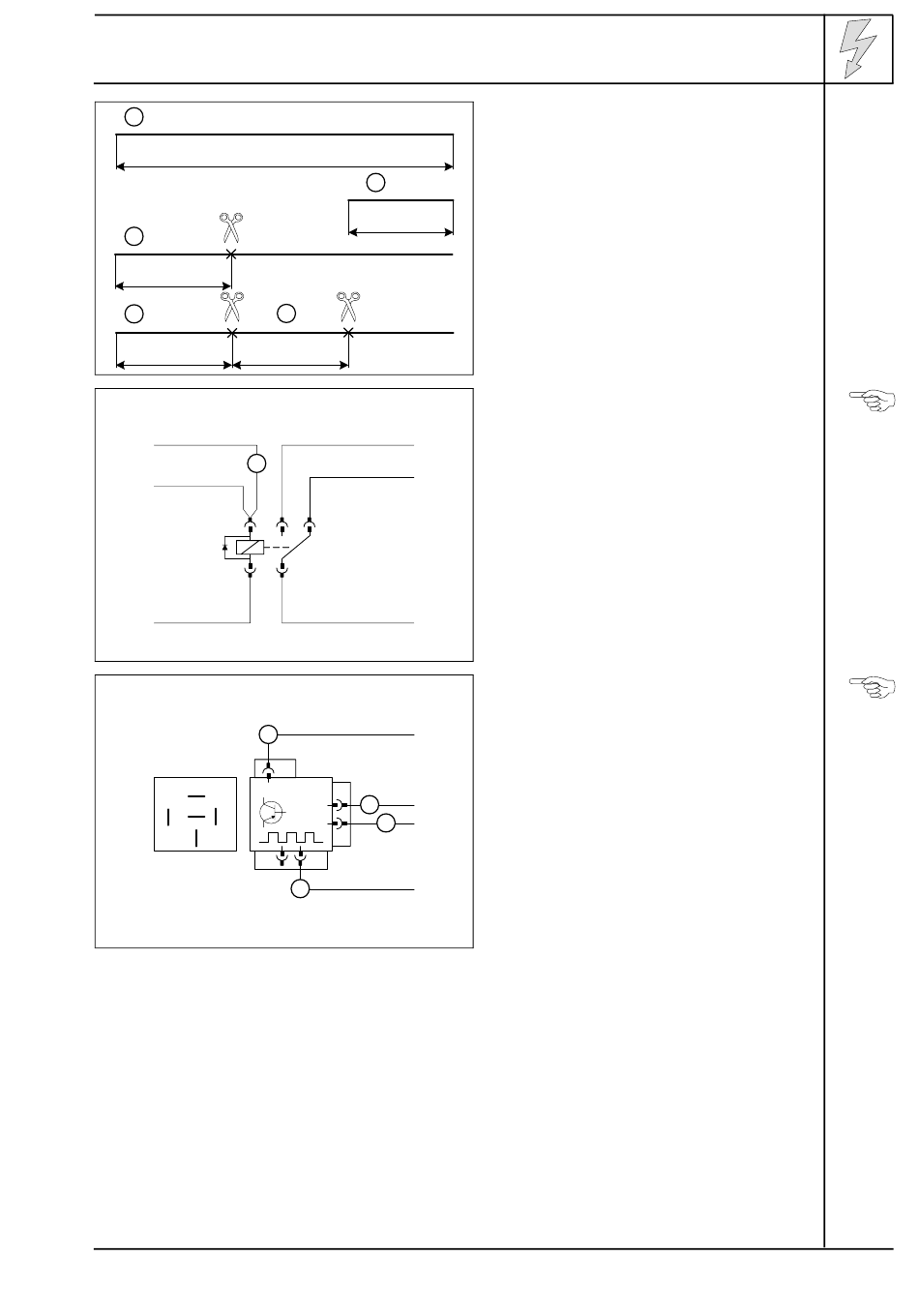

Elektrik vorbereiten

Verbindungen gemäß Schaltplan herstellen.
Leitungsabschnitt 1 in beiliegende Isolier-
schläuche einziehen.
Leitungen an IPCU anschließen.
IPCU-Ansicht kontaktseitig!
Die IPCU ist vor dem Einbau mit folgenden
Einstellwerten zu programmieren:
Duty-Cycle: 65%
Frequenz: 400Hz
Spannung: 9V
Funktion: Low-side
Leitungen
ablängen
Relais K3
vormontie-
ren
IPCU vor-
montieren
6
