Installazione
Schema di
Installazione
Le strisce orb MotionOrb™ EXT si collegano alla barra superiore di
MotionOrb™. Successivamente le strisce Orb standard di MotionOrb
collegate a quelle di MotionOrb™ EXT.
Per installare MotionOrb™ EXT, effettuare quanto segue:
1. Scollegare le strisce orb standard dalla barra superiore.
2. Fissare le strisce MotionOrb™ EXT direttamente alla barra superiore
utilizzando il connettore femmina delle strisce.
3. Fissare le strisce orb standard alle strisce di prolunga utilizzando il connettore
maschio di queste ultime e il connettore femmina delle strisce standard.
4. Fissare ciascuna striscia orb inferiore alle strisce standard utilizzando il
connettore maschio di queste ultime e il connettore femmina delle strisce
inferiori.
5. Assicurarsi di serrare a mano tutti i collegamenti.
6. Impostare la lunghezza (Length) su MotionOrb™. Per maggiori
informazioni, fare riferimento a
7. Confermare le impostazioni effettuando un test di MotionOrb™.
MotionOrb™ non riconoscerà MotionOrb™ EXT fino a quando non sarà
stata impostata la lunghezza (Length).

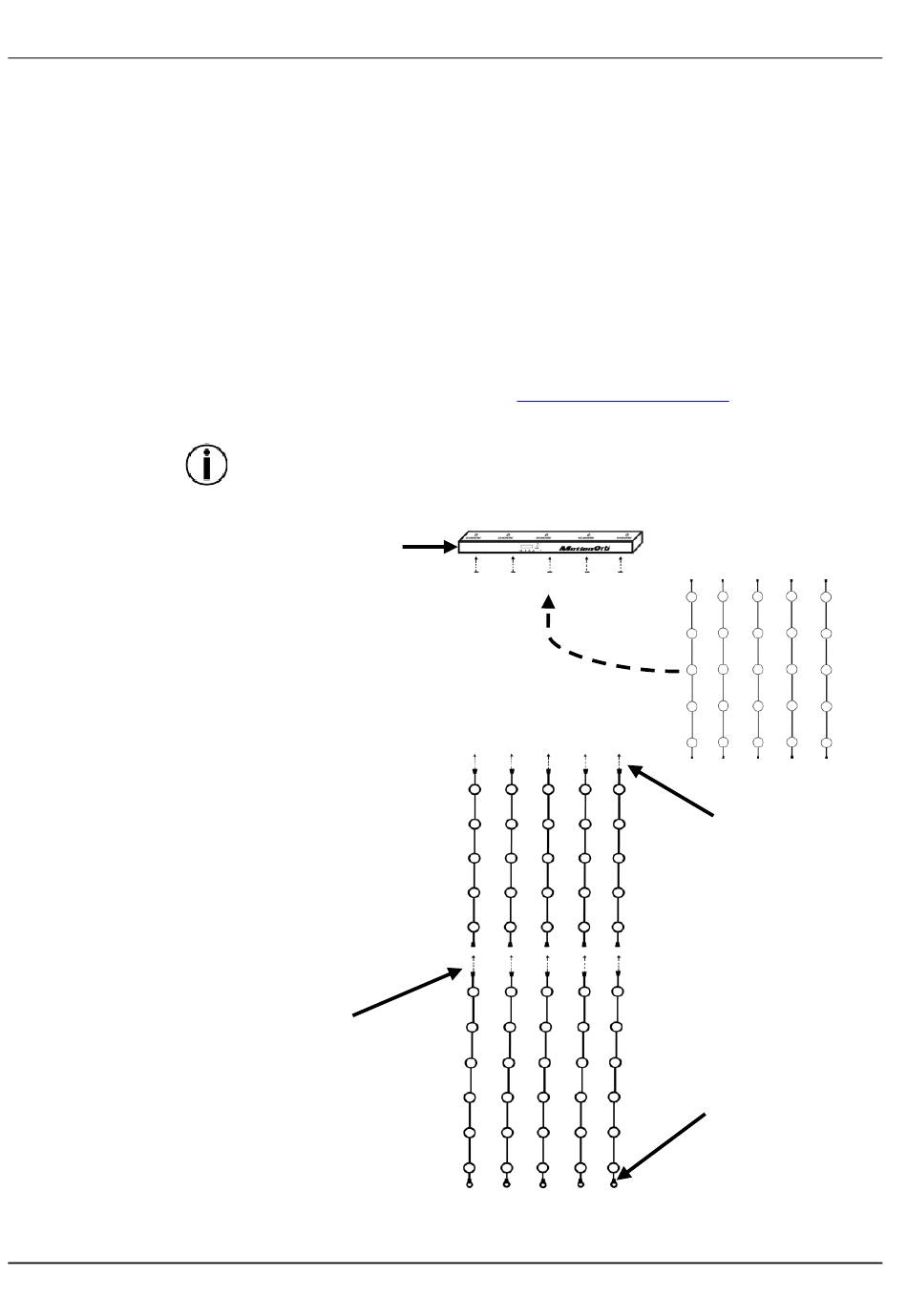

Passaggio 1
Scollegamento
strisce Orb standard
dalla barra superiore
Passaggio 4
Fissaggio strisce inferiori
TM
MotionOrb
alla parte inferiore
Impostazione della
33
™
vengono
Lunghezza.
Passaggio 2
Fissaggio MotionOrb™ EXT
Inserimento strisce nella
barra superiore
Passaggio 3
Fissaggio strisce standard
TM
MotionOrb
a MotionOrb™ EXT
Gli anelli sono
sempre in basso
