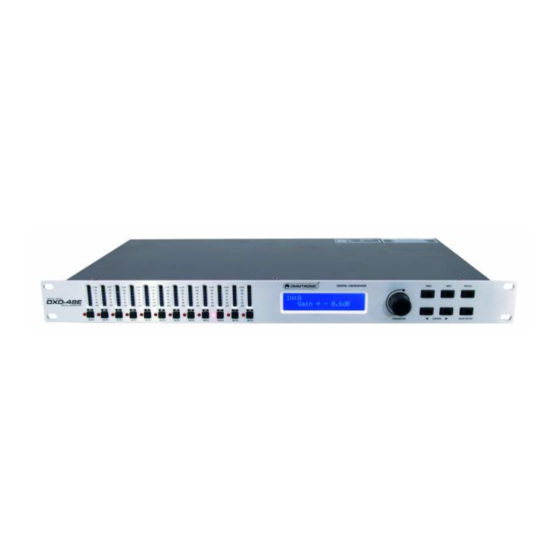

Omnitronic DXO-48E Bedienungsanleitung
Verwandte Anleitungen für Omnitronic DXO-48E
Inhaltszusammenfassung für Omnitronic DXO-48E

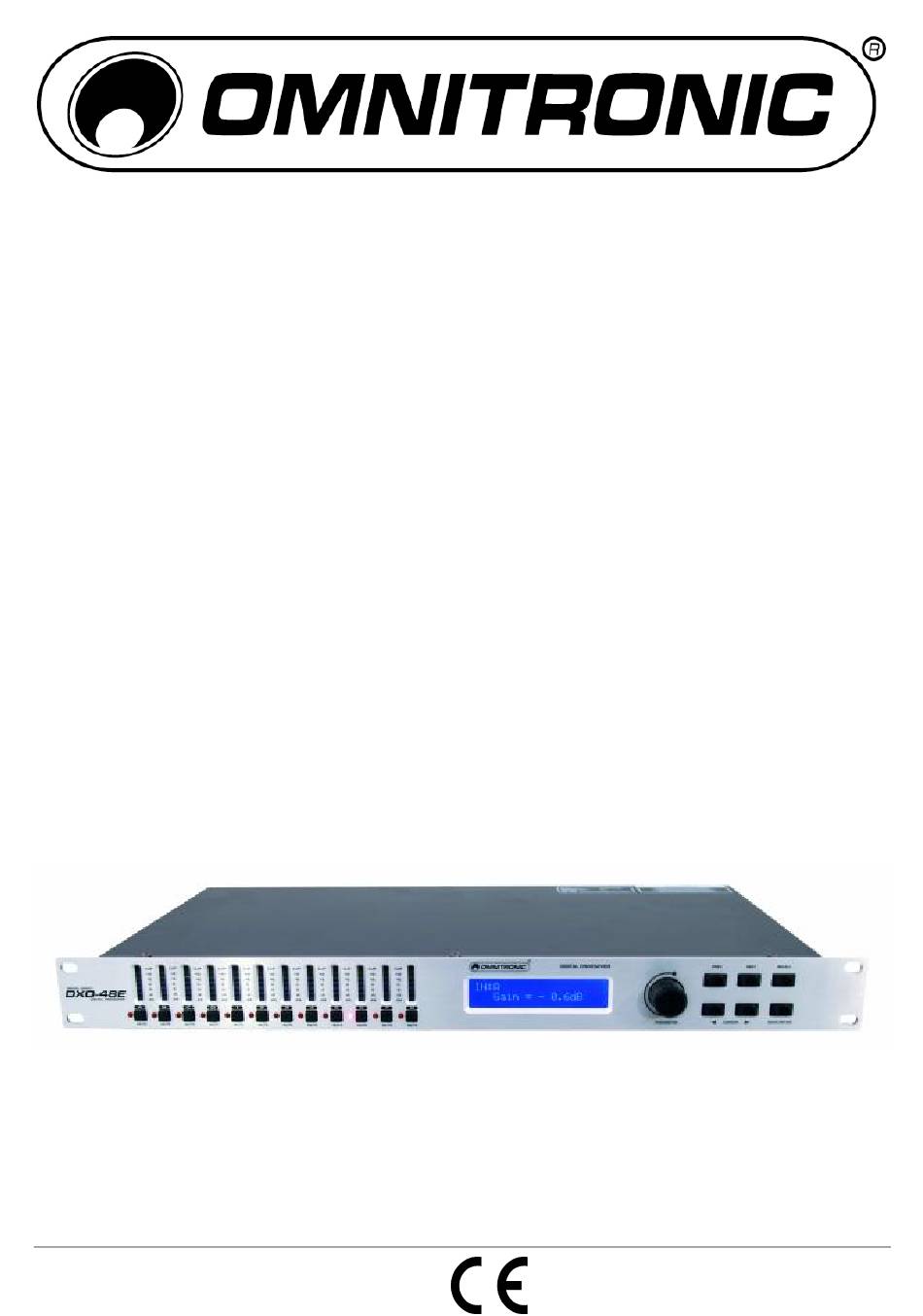

- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL DXO-48E Digital Loudspeaker management system © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 3: Inhaltsverzeichnis
BEDIENUNG ..............................10 Input-Einstellungen ............................10 Output-Einstellungen............................ 11 Hauptmenü..............................12 Betrieb über die Software..........................14 REINIGUNG UND WARTUNG........................14 Sicherungswechsel ............................15 TECHNISCHE DATEN ............................ 15 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: www.omnitronic.com 3/26 00029891.DOC, Version 1.0... - Seite 4 Main menu ..............................22 Operation via the software ........................... 24 CLEANING AND MAINTENANCE ......................... 25 Replacing the fuse ............................25 TECHNICAL SPECIFICATIONS........................25 You can find the latest update of this user manual in the Internet under: www.omnitronic.com 4/26 00029891.DOC, Version 1.0...
-
Seite 5: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC DXO-48E Systemcontroller entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 6 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
-
Seite 7: Bestimmungsgemässe Verwendung
Kinder und Laien vom Gerät fern halten! GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa- rablen Gehörschäden führen können. Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um ein professionelles Lautsprecher-Management-System. -
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Der OMNITRONIC Systemcontroller ist für den professionellen Anwendungsbereich vorgesehen. Die Ein- und Ausgänge des OMNITRONIC Systemcontrollers sind mit XLR-Buchsen ausgestattet. Die Belegung der XLR-Einbaukupplungen und -stecker lautet: PIN 1 = Masse PIN 2 = Signal + PIN 3 = Signal -... -
Seite 9: Rückseite
Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden. Die Eingänge Ihres OMNITRONIC Systemcontrollers sind mit elektronisch symmetrierten XLR-Verbindungen ausgestattet. Ausgänge Die Ausgänge Ihres OMNITRONIC Systemcontrollers sind mit elektronisch symmetrierten XLR-... -
Seite 10: Inbetriebnahme
Sie das gewünschte Delay einstellen. Die Schrittweite beträgt 21 Us bzw. 5,20 ms. Input Equalizer Mit dem DXO-48E lassen sich individuelle Equalizer für jeden Kanal zuweisen. Pro Eingang stehen sechs Equalizer zur Verfügung. Als Equalizertypen stehen Hoch- und Tiefton-Kuhschwanzfilter mit 6 oder 12 dB pro Oktave oder vollparametrische Glockenfilter zur Verfügung. -
Seite 11: Output-Einstellungen
Sie das gewünschte Delay einstellen. Die Schrittweite beträgt 21 Us bzw. 5,20 ms. Output Equalizer Mit dem DXO-48E lassen sich individuelle Equalizer für jeden Kanal zuweisen. Pro Ausgang stehen vier Equalizer zur Verfügung. Als Equalizertypen stehen Hoch- und Tiefton-Kuhschwanzfilter mit 6 oder 12 dB pro Oktave oder vollparametrische Glockenfilter zur Verfügung. -
Seite 12: Hauptmenü
Sie sich im Untermenü bewegen. Durch Drehen des Encoders können Sie den gewünschten Parameter einstellen. Auswahl der Betriebsart (Preset) Der DXO-48E lässt sich auf 10 verschiedene Betriebsarten einstellen. Bitte beachten Sie: Wird die Betriebsart geändert, verändern sich alle Routings und Verknüpfungen. Nehmen Sie deshalb immer zuerst die Auswahl der Betriebsart vor. - Seite 13 Eingabe korrigieren). Durch Drehen des Encoders können Sie die Buchstaben auswählen. Bestätigen Sie die Eingabe durch Drücken der SAVE/ENTER-Taste. Sicherheitsoptionen Der DXO-48E verfügt über die Möglichkeit, die Einstellungen vor unerwünschtem Zugriff zu schützen. Modify only: Die Parameter können eingesehen, aber nicht verändert werden. Mute ist möglich.
-
Seite 14: Betrieb Über Die Software
Bitte verbinden Sie die RS485 OUT-Buchse des sendenden Gerätes mit der RS485 IN-Buchse des empfangenden. Betrieb über die Software Schließen Sie die DXO-48E über ein USB-Kabel an Ihren PC bzw. Laptop an. Starten Sie die Software und wählen Sie den korrekten Com-Port aus. REINIGUNG UND WARTUNG... -
Seite 15: Sicherungswechsel
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Bitte beachten Sie: Bei 115 V und 230 V wird der gleiche Sicherungswert verwendet. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). - Seite 26 Appendix: Preset modes...
