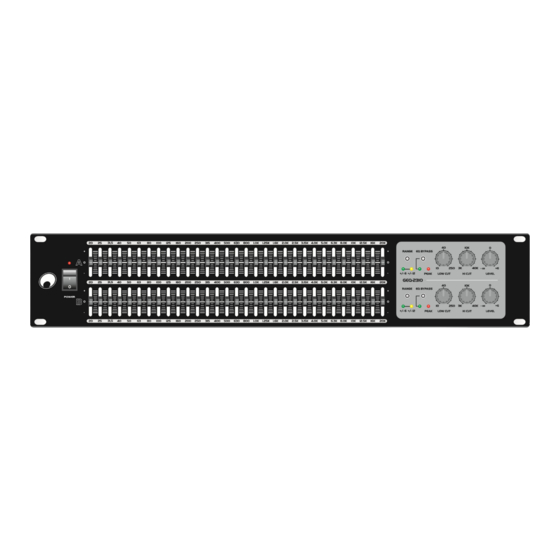

- Seite 2 GEQ-2310 GRAPHIC EQUALIZER 2-Kanal-Equalizer 2-channel Equalizer • 2 x 31 Frequenzregler mit 1/3 Oktavabstand • 2 x 31 frequency controls with 1/3 octave steps • Lange Schiebewege der Frequenzregler mit • Long sliding frequency controls with center click Mittelrastung • EQ gain switchable ±6 dB to ±12 dB •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4 BEDIENELEMENTE UND ANSCHLÜSSE ..................... 7 Frontseite ............................... 7 Rückseite ............................... 8 5 INBETRIEBNAHME ............................9 Installation ..............................9 Anschlüsse herstellen ............................ 9 Bedienung ..............................9 6 TECHNISCHE DATEN ..........................10 Steckerbelegung ............................ -
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Audioprodukt von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Seite 5 Inbetriebnahme Fachmann überprüft werden ob durch den Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Flüssigkeitseintritt eventuell Isolationen beeinträchtigt kein offensichtlicher Transportschaden vorliegt. Sollten wurden. Reduzierte Isolationen können tödliche Sie Schäden an der Netzleitung oder am Gehäuse Stromschläge hervorrufen. entdecken, nehmen Sie das Gerät nicht in Betrieb und Metallteile setzen sich bitte mit Ihrem Fachhändler in Verbindung.
-
Seite 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Der Equalizer GEQ-2310 wurde speziell für professionelle Anwendungen konzipiert. Das Gerät ermöglicht eine exakte Klangregelung zum Verfeinern des Musikmaterials. Dafür stehen zwei Kanäle mit jeweils 31 getrennten Reglern zum Anheben und Senken von Frequenzbandpegeln im Bereich von 20 Hz bis 20 kHz zur Verfügung. -
Seite 7: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Frontseite Element Funktion Netzschalter POWER Schaltet das Gerät ein und aus. Die Betriebsanzeige zeigt den eingeschalteten Zustand an. Schieberegler Zum Anheben und Senken des jeweiligen Frequenzbands; je nach Stellung der Taste RANGE um ±6 dB oder ±12 dB. Zum Anheben eines Frequenzbereichs den betreffenden Regler nach oben schieben, zum Absenken nach unten. -
Seite 8: Rückseite
Rückseite Element Funktion Ausgänge OUTPUT Die Ausgangssektion bietet jeweils symmetrische XLR- und 6,3-mm-Klinkenbuchsen, parallel verdrahtet. Eingänge INPUT Die Eingangssektion bietet jeweils symmetrische XLR- und 6,3-mm-Klinkenbuchsen, parallel verdrahtet. maximal zulässige Eingangspegel beträgt +24 dBu. Groundlift-Schalter Zum Trennen der Signalmasse von der Gehäusemasse, um Masseschleifen zu vermeiden. -
Seite 9: Inbetriebnahme
INBETRIEBNAHME Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 2 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Seite 10: Technische Daten
TECHNISCHE DATEN GEQ-2310 Spannungsversorgung: 230 V AC, 50 Hz Gesamtanschlusswert: 20 W Anschlussbuchsen: XLR, Klinke Eingangsimpedanz: 20 kΩ/15 kΩ (sym./unsym.) Max. Eingangspegel: +24 dBu/+18 dBu (sym./unsym.) Ausgangsimpedanz: 300 kΩ/150 kΩ (sym./unsym.) Max. Ausgangspegel: +24 dBu/+18 dBu (sym./unsym.)/≥2 kΩ, +18 dBu/+12 dBu (sym./unsym.)/600 Ω... - Seite 11 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Seite 12: Introduction
INTRODUCTION Thank you for having chosen an OMNITRONIC audio product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. - Seite 13 Unpacking Prior to Switching on Please make sure that there are no obvious transport Before the unit is switched on all faders and volume damages. Should you notice any damages on the controls have to be set to zero or minimum position. connection panel or on the casing, do not take the Children and Amateurs device into operation and immediately consult your local...
-
Seite 14: Operating Determinations
OPERATING DETERMINATIONS The GEQ-2310 equalizer has been specially designed for professional applications. The unit allows smooth precise for adjusting the overall tonal quality. Two channels with 31 controls each for boosting and attenuating of frequency band levels in the range of 20 Hz up to 20 kHz are provided. The range of these controls can be switched over from ±6 dB to ±12 dB. -
Seite 15: Operating Elements & Connections
OPERATING ELEMENTS & CONNECTIONS Front Panel Element Function POWER switch Turns power to the unit on and off. When powered on, the indicator lights up. Sliding controls For boosting and attenuating the respective frequency band level by ±6 dB or ±12 dB. To boost a frequency range, pull the sliding control upward;... -
Seite 16: Rear Panel
Rear Panel Element Function OUTPUT jacks The output section of each channel features balanced XLR and 6.3 mm jack connectors, wired in parallel. INPUTS jacks The input section of each channel features balanced XLR and 6.3 mm jack connectors, wired in parallel. The maximum input level is +24 dBu. -
Seite 17: Setup
SETUP Installation Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 2 units are required. When mounting the unit into the rack, please make sure that there is enough space around the unit so that the heated air can be passed on. -
Seite 18: Technical Specifications
TECHNICAL SPECIFICATIONS GEQ-2310 Power supply: 230 V AC, 50 Hz Power consumption: 20 W Connectors: XLR, 6.3 mm jack Input impedance: 20 kΩ/15 kΩ (bal./unbal.) Max. input level: +24 dBu/+18 dBu (bal./unbal.) Output impedance: 120 kΩ/60 kΩ (bal./unbal.) Max. output level: +24 dBu/+18 dBu (bal./unbal.)/≥2 kΩ,... - Seite 19 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 20 © © © © OMNITRONIC 201 OMNITRONIC 2017 7 7 7 OMNITRONIC 201 OMNITRONIC 201 Änderungen und Irrtum vorbehalten. subject to change without prior notice. 00106325 Version 1.0...
