- Seite 1 All manuals and user guides at all-guides.com BEDIENUNGSANLEITUNG USER'S MANUAL FX-001 FX PROCESSOR © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 All manuals and user guides at all-guides.com...
- Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummern 10356710 This user manual is valid for the article numbers 10356710 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/17 00033679.DOC...
- Seite 4 - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC Effektprozessor FX-001 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 5 All manuals and user guides at all-guides.com 2. SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
- Seite 6 Bei diesem Gerät handelt es sich um einen digitalen Stereo-Multi-Effektprozessor für Studio- und Live- Anwendungen. Der FX-001 bietet auf 2 Kanälen 16 Effekte in 24-Bit Qualität, u.a. Vocal Remover, Reverb, Delay, Chorus, Flanger, Rotary Speaker. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

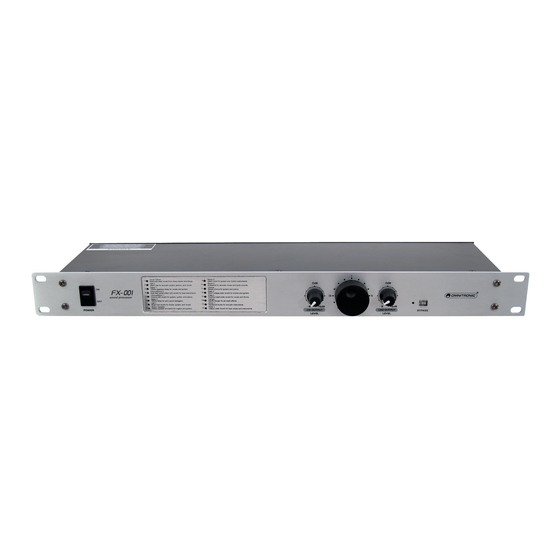

- Seite 7 Anschlüsse befinden sich auf der Rückseite des Gerätes, die Bedienelemente befinden sich auf der Frontseite. Der FX-001 verfügt über zwei Kanäle mit je einem Regler zum Einstellen des Ausgangspegels. Beiden Kanälen kann einer von 16 Effekten zugewiesen werden. Der Bypass-Schalter erlaubt den schnellen Vergleich zwischen unbearbeitetem und bearbeitetem Signal.
- Seite 8 Geräten mindestens 1 Höheneinheit Luft bleibt. 6. ANSCHLÜSSE 6.1 Audio-Anschlüsse Der FX-001 kann über die Eingänge INPUT und die Ausgänge OUTPUT in die Effektwege eines Mischpults oder Instrumentenverstärkers eingeschliffen werden. Der FX-001 lässt sich auch zwischen zwei Geräte schalten (z.B. als Effektgerät für Bühneninstrumente).
- Seite 9 All manuals and user guides at all-guides.com Belegung der verschiedenen Stecker: Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase Minus-Phase Eingang Ausgang Um eine XLR Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden. 6.2 Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International...
- Seite 10 All manuals and user guides at all-guides.com 9 Warm room Verleiht Signalen Wärme Rythmusinstrumente, Gitarre 10 Ambience Verleiht Signalen Raumeindruck ohne Hall Schlagz., Keyboard, Gitarre, Gesang 11 Stereo chorus Verleiht Signalen mehr Fülle und Breite Gitarre, Klavier 12 Short vintage plate Klassischer Halleffekt Trommel, Gesang 13 Sizzling bright plate...
- Seite 11 - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC effects procesor FX-001. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 12 All manuals and user guides at all-guides.com 2. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.
- Seite 13 3. OPERATING DETERMINATIONS This device is a digital stereo multi-effects processor for studio and stage applications. The FX-001 offers 2 channels and 16 effects in 24-bit quality, including vocal removal, reverb, delay, chorus, flanger rotary speaker. This product is allowed to be operated with an alternating current of 230 V, 50 Hz and was designed for indoor use only.
- Seite 14 The OMNITRONIC FX-001 was designed for professional applications. The inputs and outputs are located on the rear panel, the control elements on the front panel. The FX-001 offers two channels, each with an output level control. Both channels can be provided with 16 different effects. The bypass switch allows for the direct comparison between the unprocessed and the processed signals.
- Seite 15 6. CONNECTIONS 6.1 Audio units The FX-001 can be inserted via the inputs and outputs into the effect way of a mixer or instrument amplifier. The FX-001 can also be inserted between two units (e.g. as effect unit for stage instruments).
- Seite 16 All manuals and user guides at all-guides.com Occupation of the connectors: Balanced use with XLR connectors 1 = Ground / Shield 2 = Hot (+) 3 = Cold (-) Input Output For unbalanced use pin 1 and pin 3 have to be bridged 6.2 Connection with the mains Connect the device to the mains with the enclosed power supply cable.
- Seite 17 All manuals and user guides at all-guides.com 9 Warm room Provides signals with warmth Rhythm instruments, guitar 10 Ambience Provides signals with spatial inform. w/o reverb Drums, keyboards, guitars, vocals 11 Stereo chorus Gives signals more body and width Guitars, pianos 12 Short vintage plate Classic reverb effect Snares, vocals...
