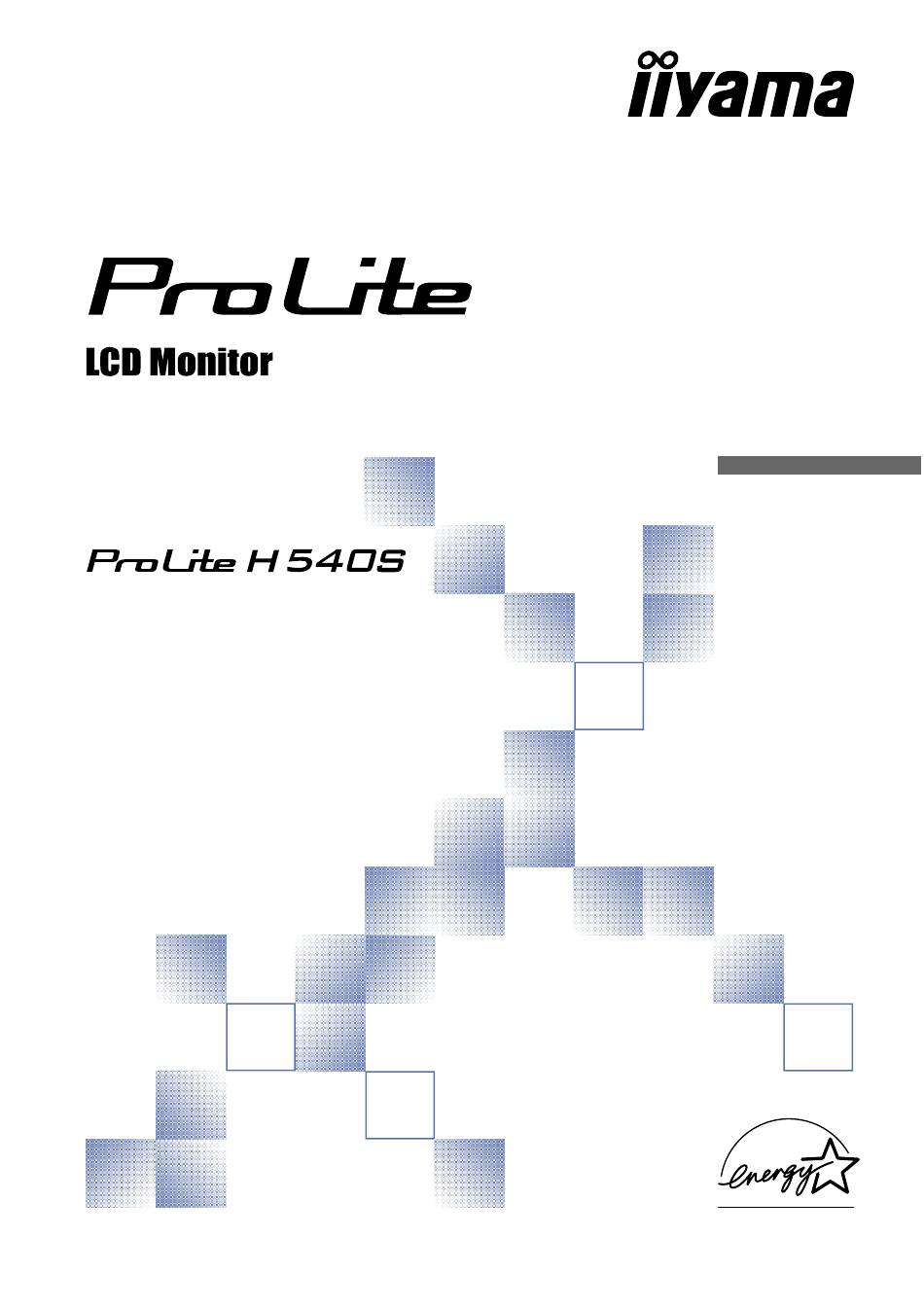

iiyama ProLite H 540S Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung für
den iiyama Pro Lite H540S TFT-Monitor und
bedanken uns für das Vertrauen, das Sie uns
entgegenbringen. Damit Ihre Arbeit nicht durch
Fehleinstellungen getrübt wird, bitten wir Sie, sich
einige Minuten Zeit zu nehmen und dieses
Handbuch durchzulesen, bevor Sie Ihren neuen
Pro Lite H540S TFT-Monitor das erste Mal in Betrieb
nehmen. Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite H 540S
Inhaltszusammenfassung für iiyama ProLite H 540S
- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Pro Lite H540S TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses...
-
Seite 2: Inhaltsverzeichnis
ANHANG B .................... 27 n Änderungsrechte vorbehalten. n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. n Als E ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den E - Bestimmungen NERGY NERGY für effiziente Energienutzung entspricht. -
Seite 3: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 4 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 5: Besondere Hinweise Zu Lcd-Monitoren
KUNDENDIENST Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. ANMERKUNG Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service Center. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an... -
Seite 6: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME Der monitor hat als Hub eine Funktion, den für USB geeigneten Computer und die USB Vorrichtungen anzuschliessen. Der USB Hub könnte aber zu den alten Operationssystemen und /oder BIOS Einsätzen in Ihrem Computer nicht passen. Bei diesen Fällen lassen Sie sich bitte zuerst von Ihrem Computerhändler beraten. -
Seite 7: Lieferumfang
Ihr ProLite H540S TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. n Netzkabel*... -
Seite 8: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE <Frontseite> <Rückseite> A Betriebszustandsanzeige Grün: Normaler Betrieb (ProLite H540S) ANMERKUNG Blau: Normaler Betrieb (ProLite H540S-B) Orange: Power Management Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 4 W senkt, sobald er keine horizontalen und / oder vertikalen synchronisierten Signale mehr erhält. -
Seite 9: Anschlusshinweise
ANSCHLUSSHINWEISE A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 26 STECKERBELEGUNG. C Schliessen Sie den Monitor an einen USB-fähigen Computer mit dem USB-Kabel an, wenn sie die USB-Fähigkeiten nutzen wollen. -
Seite 10: Aktivieren Der Lautsprecher
Wechseln erst zu den auf Seite 25 genannen Auflösungen (“Timings”) im Kapitel “SYNCHRONISIERUNG”. n Windows 95/98/2000/Me/XP Plug & Play Der iiyama TFT-Monitor entspricht den DDC2B -Richtlinien gemässt dem VESA-Standard. Plug & Play-Funktionen laufen unter Windows 95/98/2000/Me/XP, indem der Monitor an einen DDC2B- kompatiblen Computer mit dem beiligenden Signalkabel angeschlossen wird. -
Seite 11: Benutzerhinweise Fur Die Informations- Cd
BENUTZERHINWEISE FÜR DIE INFORMATIONS- CD l Windows Beim einlegen der Informations CD Rom in ihren Computer , wird das Programm automatisch gestartet. l Macintosh Beim einlegen der Informations CD Rom in ihren Computer ,wird das Programm nicht automatisch gestartet. Bitte öffnen Sie die Datei “INDEX.HTML” auf der Informations CD Rom. l Erforderliche Software n Das Programm ist für den Internet Explorer 5.5 oder höher optimiert. -
Seite 12: Austrichtung Der Höhe Und Des Betrachtungswinkels
AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS n Für eine optimales Arbeiten sollten sie direkt von vorne auf den Bildschirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäss aus. n Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern. -
Seite 13: Inbetriebnahme
INBETRIEBNAHME Zur Sicherstellung bester Bildqualität wird der iiyama ProLite H540S TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S.25) ausgerüstet. Sie können ebenfalls das Bild nach Ihren Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Drücken Sie die Menütaste zum Start des On-Screen-Displays. Durch drücken der +/–... -
Seite 14: Verfügbare Einstellparameter
VERFÜGBARE EINSTELLPARAMETER Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direkt aufrufen, indem Sie die folgende Einstellungen vornehmen: l Helligkeit: Drücken Sie die Helligkeit Taste, wenn das On-Screen-Menü nicht dargestellt wird. l Kontrast: Drücken Sie die Kontrast Taste, wenn das On-Screen-Menü nicht dargestellt wird. l Auto Set-up: Drücken Sie die Auto Taste. - Seite 15 Bei Verwendung des Analog Eingang: Menü : 1 Menü:1 (Analog) 1600 × 1200 H : 7 5 K H z V : 6 0 H z Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Helligkeit * Zu dunkel Brightness Zu hell Kontrast Zu blass Contrast Zu intensiv Takt *...
- Seite 16 Menü : 2 M e nü : 2 (Analog) 1600 × 1200 H : 7 5 K H z V : 6 0 H z Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste 9300K Bläuliches weiss (Ungefähr 9300K) Farbtemperatur 6500K Rötlich weiss (Ungefähr 6500K) Color Temp.
- Seite 17 Alle Einstellungsmöglichkeiten des OSD Menüs Key Lock Mode sind gesperrt. ANMERKUNG Es kann nicht freigegeben werden wenn die OSD Sperrfunktion eingeschaltet ist. Wenn eine Entsperrung nötig ist, wenden Sie sich bitte an Ihren iiyama Händler. A u s Rückkehr zum Normal. H-Klapsend H-Flipping Spiegelverkehrte Darstellung des Bildes.
- Seite 18 Menü : 4 M e n ü : 4 (Analog) 1600 × 1200 H : 7 5 K H z V : 6 0 H z Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Wählen Sie den Input1. Signaleingang Wählen Sie den Input2. Signal Select S Video* Wählen Sie den S Video Eingang.
- Seite 19 Bei Verwendung des Digital Eingang: Menü : 1 M e n ü : 1 (Digital) 1600 × 1200 H : 7 5 K H z V : 6 0 H z Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Helligkeit * Zu dunkel Brightness Zu hell Kontrast Zu blass...
- Seite 20 Alle Einstellungsmöglichkeiten des OSD Menüs Key Lock Mode sind gesperrt. ANMERKUNG Es kann nicht freigegeben werden wenn die OSD Sperrfunktion eingeschaltet ist. Wenn eine Entsperrung nötig ist, wenden Sie sich bitte an Ihren iiyama Händler. A u s Rückkehr zum Normal. H-Klapsend H-Flipping Spiegelverkehrte Darstellung des Bildes.
- Seite 21 Menü : 3 M e n ü : 3 (Digital) 1600 × 1200 H : 7 5 K H z V : 6 0 H z Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Wählen Sie den Input1. Signaleingang Wählen Sie den Input2. Signal Select S Video* Wählen Sie den S Video Eingang.
-
Seite 22: Bildschirmeinstellungen
Sie das automatische Set-up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internat auf der iiyama Homepage (http://www.iiyama.de). Verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur. - Seite 23 C Halten Sie den Auto set-up Taste. D Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. E Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfläche, indem Sie die “Takt”-Einstellungen verändern.
-
Seite 24: Power Management
H Wählen Sie “Helligkeit” in dem Einstellungstool und stellen Sie dann Kontrast und Helligkeit so ein, das die 16-stufige Grauskala sichtbar wird. Wählen Sie “Beenden” um das Einstellungstool zu schliessen. POWER MANAGEMENT ® Die Powermanagement funktion entspricht den Vorgaben von E und VESA/DPMS. -
Seite 25: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Seite 26: Spezifikationen
ANHANG A SPEZIFIKATIONEN LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 54cm / 21.3" Pixelabstand 0.27 (H) × 0.27 (V) mm Helligkeit 280cd/m (typisch) Kontrastverhältnis 500 : 1 (typisch) Einsehbarer rechts / links / auf / ab: jeweils 85 Grad (Typisch) Bilckwinkel Antwortzeit 20ms (Schwarz, Seiss, Schwarz) -
Seite 27: Abmessungen
ABMESSUNGEN 466.0mm/18.3" 79.5mm/3.1" 436.0mm/17.2" 344.0mm/13.5" ): Maximale Werte SYNCHRONISIERUNG Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31.469kHz 59.940Hz 25.175MHz 37.861kHz 72.809Hz 31.500MHz 640 × 480 37.500kHz 75.000Hz 31.500MHz 43.269kHz 85.008Hz 36.000MHz 35.156kHz 56.250Hz 36.000MHz 37.879kHz 60.317Hz 40.000MHz SVGA 800 × 600 48.077kHz 72.188Hz 50.000MHz... -
Seite 28: Steckerbelegung
STECKERBELEGUNG DVI-I 29pin Stecker DVI-I Eingangssignal Eingangssignal T.M.D.S Daten 2– Hot Plug Erkennung T.M.D.S Daten 2+ T.M.D.S Daten 0– T.M.D.S Daten 0+ T.M.D.S Daten 2/4 Masse T.M.D.S Daten 0/5 Masse DDC Eingang (SCL) * T.M.D.S Takt Masse DDC Daten (SDA) * Analog V-Sync T.M.D.S Takt + T.M.D.S Daten 1–... - Seite 29 ANHANG B Optionaler Video Eingang: Dieses OSD Menü ist nur mit eingebautem optionalem Video Adapter verfügbar. Der Video Eingang wird nicht automatisch erkannt. Diesen Eingang müssen Sie unter “Signalwahl” im OSD Menü oder durch Drücken der Signalwahl Schalter manuell auswählen. Befindet sich das Display im Energiesparmodus, wird das “Signalwahl”...
- Seite 30 Menü : 1 M e n ü : 1 (Video) H : 1 5 . 7 K H z V : 6 0 H z NTSC Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Helligkeit * Zu dunkel Brightness Zu hell Kontrast Zu blass Contrast Zu intensiv Zu “flau”...
- Seite 31 Menü : 2 M e n ü : 2 (Video) H : 1 5 . 7 K H z V : 6 0 H z NTSC Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Wählen Sie diese Funktion für den Normalbetrieb. Wahl der Bildverzerrungen und wackelnde Bilddarstellung Videoquelle wird korrigiert.
- Seite 32 Alle Einstellungsmöglichkeiten des OSD Menüs Key Lock Mode sind gesperrt. ANMERKUNG Es kann nicht freigegeben werden wenn die OSD Sperrfunktion eingeschaltet ist. Wenn eine Entsperrung nötig ist, wenden Sie sich bitte an Ihren iiyama Händler. A u s Rückkehr zum Normal. H-Klapsend H-Flipping Spiegelverkehrte Darstellung des Bildes.
- Seite 33 Menü : 4 M e n ü : 4 (Video) H : 1 5 . 7 K H z V : 6 0 H z NTSC Einstellungsmöglichkeiten Problem/Lösung Entsprechende Taste Wählen Sie den Input1. Signaleingang Wählen Sie den Input2. Signal Select S Video Wählen Sie den S Video Eingang.
- Seite 34 Picture in Picture Funktion (P in P): Die PIP Funktion ist nur bei analogem und digitalem Eingangssignal verfügbar wenn der optionale Video Adapter installiert wird. Menü : P-in-P* Menü:P-in-P (P-in-P) H : 1 5 . 7 K H z V : 6 0 H z NTSC Adjustment Item Problem / Option...
- Seite 35 POWER MANAGEMENT Das Power Management ist auch bei Verwendung des Videoeinganges verfügbar. Wurde der Videoeingang manuell aktiviert und es liegt kein Eingangssignal an oder das Eingangssignal wird deaktiviert, schaltet das Display in den Stand By Mode. Die Energieaufnahme singt auf max. 4W und die Kontroll-LED leuchtet Orange.
