HM204DT A
BEDIENUNGSANLEITUNG
INHALTSÜBERSICHT
FÜR IHRE SICHERHEIT.......................................................
SICHERHEITSHINWEISE............................................
KUNDENDIENST.........................................................
REINIGUNGSHINWEISE .............................................
VOR DER INBETRIEBNAHME............................................
LEISTUNGSMERKMALE ............................................
ZUBEHÖR ...................................................................
FÜR WINDOWS 95/98/2000/ME/XP BENUTZER...........
BEDIENUNGSELEMENTE............................................
ANSCHLUSSHINWEISE.............................................
INBETRIEBNAHME .............................................................
VERFÜGBARE EINSTELLPARAMETER.....................
POWER MANAGEMENT............................................
SELBSTDIAGNOSE FUNKTION.................................
FEHLERSUCHE ...................................................................
SPEZIFIKATIONEN.....................................................
VOREINSTELLUNGEN...............................................
STECKERBELEGUNG.................................................

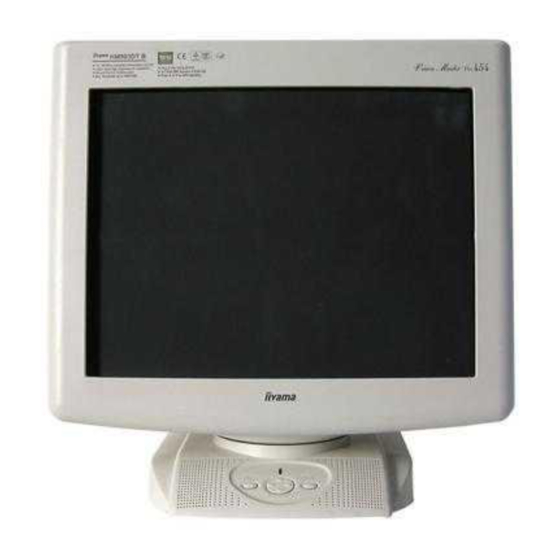

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für
das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen
getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen,
bevor Sie Ihren neuen Vision Master das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese
Anleitung zum späteren Nachschlagen sorgfältig auf.
DEUTSCH
1
1
4
4
5
5
5
5
6
7
8
9
15
15
16
18
18
19
19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama Vision Master Pro514
Inhaltszusammenfassung für iiyama Vision Master Pro514
-
Seite 1: Inhaltsverzeichnis
VOREINSTELLUNGEN..........STECKERBELEGUNG..........Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen Vision Master das erste Mal in Betrieb nehmen. -
Seite 2: Erklärung Der Ce-Konformität
Niederspannungs- Stromversorgung angeschlossen sind. n Änderungsrechte vorbehalten. n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. n Als E ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den E - Bestimmungen NERGY NERGY für effiziente Energienutzung entspricht. -
Seite 3: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Phänomene wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 4 VORSICHT BELÜFTUNG SICHERSTELLEN Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Sie würden alle Lüftungsschlitze im Geräteboden blockieren und den Monitor überhitzen.
- Seite 5 SONSTIGES BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ FUNKTION (=Optimierung der Bildqualität) Bei aktivierter OPQ Funktion kann es aufgrund der Eigenschaften der Diamondtron U3-CRT zu einer verminderten Konvergenz sowie zu Geometrieproblemen kommen. Sollten Sie zu lange helle, sich nicht bewegende Bilder anzeigen, kann dies zum Einbrennen des Phosphors bzw.
-
Seite 6: Kundendienst
KUNDENDIENST Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und ANMERKUNG Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler, der lhnen bei der Beschaffung einer Ersatz- Verpackung behilflich sein wird. CLEANING REINIGUNGSHINWEISE Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den WARNING ACHTUNG... -
Seite 7: Vor Der Inbetriebnahme
Bitte beachten Sie, dass jegliche Garantie- und Gewährleistungsansprüche erlöschen, wenn Sie ein nicht Original – iiyama – Stromkabel verwenden. FÜR WINDOWS 95/98/2000/ME/XP BENUTZER Windows 95/98/2000/Me/XP Treiber und ICM-Profile für iiyama Monitore finden sie im Internet unter: http://www.iiyama.de Nähere Informationen über den Monitortreiber, Beschaffung und Installation ANMERKUNG finden Sie auf der oben angegebenen Internetseite. -
Seite 8: Bedienungselemente
BEDIENUNGSELEMENTE A Lautsprecher Die Lautstärke der integrierten Lautsprecher Vorderseite können Sie über das OSD regulieren. Drücken Sie die Tasten und dann durchgehen die Menütaste, wenn das On-Screen-Menü nicht dargestellt wird. B Betriebszustandsanzeige C Signalwahl - Schalter (VIDEO 1/2) Sind beide Signaleingänge mit einer aktiven Datenquelle verbunden, können Sie den Eingang durch Drücken der Taste VIDEO IN 1 / 2 umschalten. -
Seite 9: Anschlusshinweise
ANSCHLUSSHINWEISE A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 19 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen. D Schliessen Sie den Monitor an einen USB-fähigen Computer mit dem USB-Kabel an, wenn sie die USB-Fähigkeiten nutzen wollen. -
Seite 10: Inbetriebnahme
INBETRIEBNAHME Der iiyama Vision Master ist werksseitig entsprechend der Tabelle auf Seite 19 voreingestellt. Falls Sie die Einstellung optimieren wollen, verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur: Wenn Sie ein Symbol anklicken, öffnet sich automatisch ein Untermenü mit den entsprechenden Parametern. -
Seite 11: Verfügbare Einstellparameter
VERFÜGBARE EINSTELLPARAMETER Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direkt aufrufen, indem Sie die folgende Einstellungen vornehmen: l Lautstärkenkontrolle: Drücken Sie die Tasten und dann durchgehen die Menütaste, wenn das On-Screen-Menü nicht dargestellt wird. l Kontrast / Helligkeit: Drücken Sie die Tasten, wenn das On-Screen-Menü... - Seite 12 Hauptmenü Untermenü Problem / Lösung Entsprechende Taste Zu blass Kontrast Zu intensiv ANMERKUNG Signalstärke des Video – Eingangssignals: Ab Werk ist ein Pegel Farbkontrolle von 0,7 V p-p aktiv. Sie können den Pegel auf 1,0 V p-p umstellen, indem Sie die Taste gedrückt halten, bis “1,0V”...
- Seite 13 Problem / Lösung Entsprechende Taste Hauptmenü Untermenü Zu klein Zoom Zu gross Bildkontrolle Zu klein H-Grösse Zu gross Zu klein V-Grösse Zu gross Zu weit links H-Position Zu weit rechts Zu niedrig V-Position Zu hoch Hauptmenü Zurück zum Hauptmenü. Kissenverzer. Verzerrung korrigieren Verzerrungen Trapez...
- Seite 14 Problem / Lösung Entsprechende Taste Hauptmenü Untermenü Korrektur des vertikalen H-Konvergenz Farbversatzes Bildqualität Korrektur des horizontalen V-Konvergenz Farbversatzes Zur Korrektur vertikaler H-Moirée Wellen ANMERKUNG Moirée resultiert aus einer Interferenz zwischen Phosphor Layout und Video Signal. Durch leichte Veränderung der horizontalen und vertikalen Grösse können Sie den Effekt reduzieren.
- Seite 15 Hauptmenü Untermenü Problem / Lösung Entsprechende Taste Beseitigung von Oben-Links Farbflecken Leuchtpunktkor Beseitigung von Oben-Rechts Farbflecken Beseitigung von Unten-Links Farbflecken Beseitigung von Unten-Rechts Farbflecken Hauptmenü Zurück zum Hauptmenü. Zu weit links OSD H-Position Zu weit rechts Funktionen Zu niedrig OSD V-Position Zu hoch 3 5 15 30 45 sec OSD Timer...
- Seite 16 Hauptmenü Untermenü Lösung Die veränderten Einstellungen werden Auto Sichern automatisch bei jedem Ausblenden des On Screen Menüs abgespeichert. A b r u f e n Funktionen ANMERKUNG Das Ausschalten des Monitors während des Einstellvorganges sollte vermieden werden, da dadurch die Veränderungen nicht abgespeichert werden können.
-
Seite 17: Power Management
A Der Monitor stellt ein kleines farbiges Testbild dar: Der Monitor arbeitet einwandfrei. Bitte überprüfen Sie Ihren Computer. B Der Monitor stellt kein Testbild dar: Liegt der Defekt höchst wahrscheinlich am Monitor. Bitte kontaktieren Sie Ihren Fachhändler oder setzen Sie sich mit iiyama in Verbindung. INBETRIEBNAHME... -
Seite 18: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. - Seite 19 Problem Abhilfe o Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten. Kein Ton. o Das Audiokabel ist richtig angeschlossen. o Ist der Kopfhörer angeschlossen? In diesem Falle, den Kopfhörer bitte abstecken. o Erhöhen Sie die Lautstärke. o Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors o Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Der Sound ist zu...
-
Seite 20: Anhang
ANHANG SPEZIFIKATIONEN Bildröhre 22" (20.0" / 51cm sichtbar), Aperture Grille pitch: 0.24mm, Diamondtron U3-CRT, 90 Grad Ablenkung, kurz nachleuchtender Phosphor, Anti-reflexions- und Antistatikbeschichtung Synchronisationsfrequenzen Horizontal: 30.0-142.0kHz, Vertikal: 50-200Hz Videobandbreite 390MHz dot clock Empfohlene Resolution 1600 × 1200 bei 100Hz Signaleingänge D-Sub mini 15pin ×... -
Seite 21: Voreinstellungen
VOREINSTELLUNGEN Die in der folgenden Tabelle aufgelisteten Videomodi sind ab Werk voreingestellt. Sync Polarität Vertikal- Horizontal- VESA Timing Name Frequenz Frequenz 640×400 @70Hz 31.47kHz 70.0Hz Negativ Positiv 640×480 @60Hz 31.47kHz 59.9Hz Negativ Negativ 640×480 @85Hz 43.27kHz 85.0Hz Negativ Negativ 800×600 @85Hz 53.67kHz 85.1Hz...
