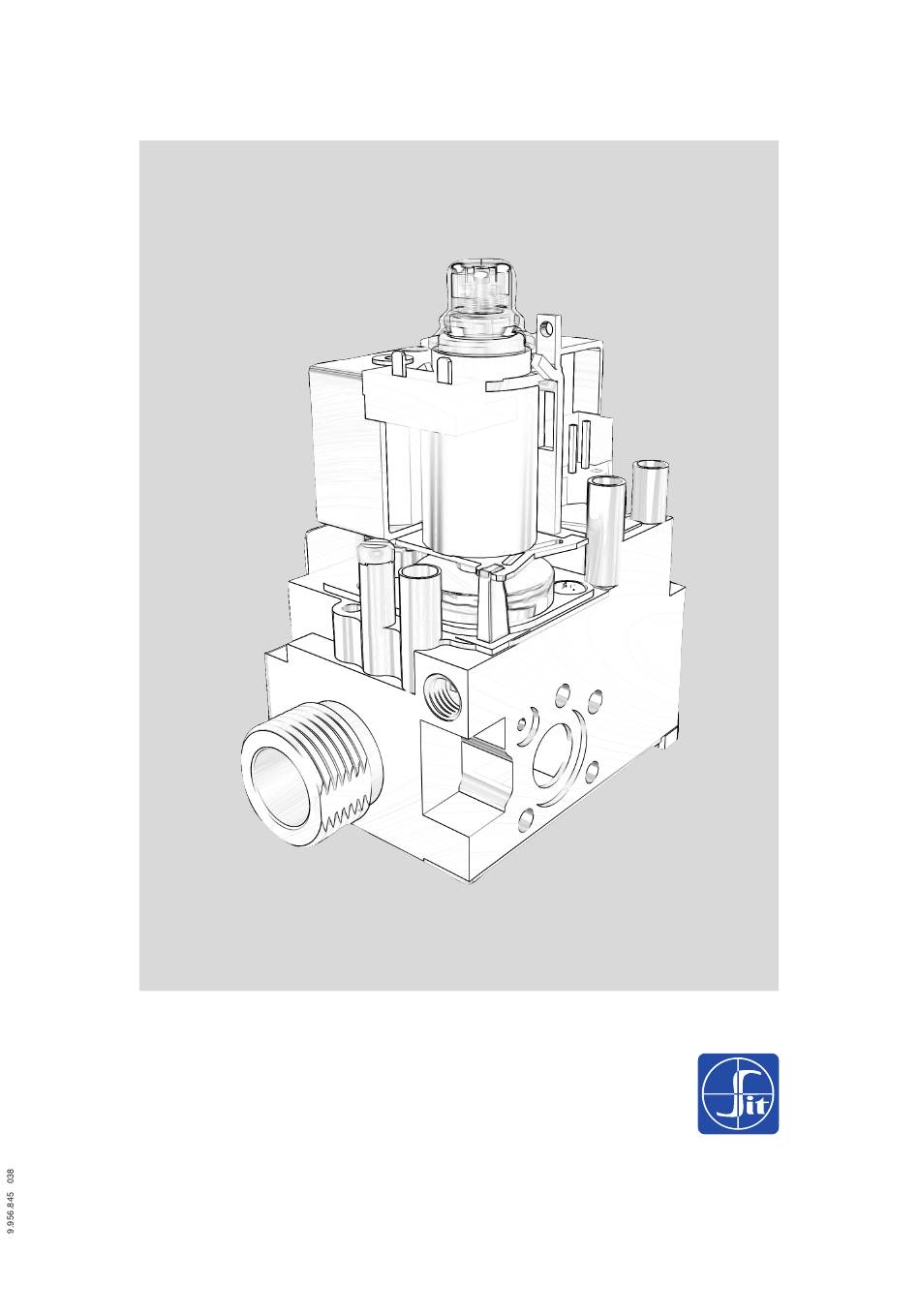

8 4 5 S I G M A
ENGLISH - ITALIANO - FRANÇAIS - DEUTSCH - ESPAÑOL - ‰ESKY
Read the instructions before use. This control must be installed in accordance with the rules in force
Leggere le istruzioni prima dell'uso. Questo controllo deve essere installato in accordo con le normative in vigore
Lire les instructions avant d'utiliser ce contrôle qui doit être installé conformément aux normes en vigueur
Anweisung vor Gebrauch lesen. Dieses Stellgerät ist laut den geltenden Vorschriften zu installieren
Leer las instrucciones antes de usar el aparato. Hay que instalar este control conforme a las normativas en vigor
PÞed pouìit'm si pÞe‹tžte instrukce. ZaÞ'zen' mus' bùt instalov‡no dle platnùch norem a naÞ'zen'.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SIT 845 SIGMA

  • Seite 1 8 4 5 S I G M A ENGLISH - ITALIANO - FRANÇAIS - DEUTSCH - ESPAÑOL - ‰ESKY Read the instructions before use. This control must be installed in accordance with the rules in force Leggere le istruzioni prima dell’uso. Questo controllo deve essere installato in accordo con le normative in vigore Lire les instructions avant d'utiliser ce contrôle qui doit être installé...
  • Seite 2 English Italiano Français Deutsch Español ‰esky...
  • Seite 33: Hautpeigenschaften

    EINBAU- UND EINSATZANLEITUNG Mehrfachstellgerät mit zwei Sicherheits-Magnetventilen und einer Modulationsspule zur automatischen Einstellung des Ausgangsdruckes. Das Stellgerät ist für automatische Zündsysteme mit direkter Brennerzündung oder intermittierendem Zündbrenner vorgesehen. Alle Einstellungen sind von oben zugänglich und es kann mit allen drei Gasfamilien betrieben werden.
  • Seite 34: Technische Kenndaten

    24 Vac 50 Hz Gelb 24 V 50 Hz Blau Elekt. Schutzgrad: IP 40 mit Verbinder SIT NAC 504. IP 44 mit NAC 504, Dichtung und Schraube. IP 40 oder IP 44 mit Verbindern Serie 0.960.4. MODULATIONSSPULE Modell Spannung (DC) Maximalstrom (mA) weiße Spule...
  • Seite 35 DURCHFLUSS ∆ Durchfluß Q, in Abhängigkeit des Druckverlustes Magnetventile Klasse B+C Magnetventile Klasse B+J Q [m 3 /h d=0.55] Q [m 3 /h d=0.55] Standard Standard ∆ ∆ P [mbar] P [mbar] ∆ freier Durchfluß bei P = 5mbar Gas Familie Version Version HC Standard...
  • Seite 36 DURCHFLUSS Geregelter Durchfluß Q in Abhängigkeit des Ausgangsdruckes Pu, festgestellt gemäß EN 126 Version Standard Version Standard Magnetventile Klasse B+C Magnetventile Klasse B+J Q [m Q [m Pu [mbar] Pu [mbar] Version HC Version HC Magnetventile Klasse B+J Magnetventile Klasse B+C Q [m Q [m Pu [mbar]...
  • Seite 37: Eigenschaften Der Druck-Strom-Modulation

    Stromstärke [mA] Stromstärke [mA] EINBAU SIT 845 Sigma entspricht den geltenden Sicherheitsvorschriften. Vor dem Einbau in Gasgeräte ist zu überprüfen, ob die jeweiligen spezifischen Vorschriften erfüllt werden. Insbesondere muß überprüft werden, ob die Anforderungen hinsichtlich der Flammenüberwachungsvorrichtung des automatischen Unterbrecherventils und des Druckreglers erfüllt sind.
  • Seite 38 Dichtigkeit sicherzustellen. ACHTUNG: Anzugsmoment nicht überschreiten, um eine Beschädigung der Dichtung zu vermeiden. -Anschluß mit geformtem Rohr mit Metalldichtung (B) Kupplung SIT 0.982.001 verwenden. Sich versichern, daß die Mutter richtig sitzt. Empfohlene Anzugsmomente: 40-60 Nm. Empfohlenes Anzugsmoment nicht überschreiten. Rohr Anschluß...
  • Seite 39: Elektrische Anschlüsse

    ACHTUNG: wenn der vorgesehene Zündbrennerausgang nicht verwendet wird, muß er mit dem Zubehörteil Kodenummer 0.972.041 verschlossen werden. Anzugsmoment: 7 Nm. Druckregler-Anschluß (Kompensation Brennkammer) Es wird empfohlen, den Druckregler an die Brennkammer anzuschließen, wenn diese abgedichtet ist. Den Anschluß F ( 7 mm) verwenden, der auf dem Ventil mit der Wort “VENT” gekennzeichnet ist. ELEKTRISCHE ANSCHLÜSSE Allgemeine Hinweise Alle Anschlüsse sind unter Beachtung der geltenden Elektrovorschriften auszuführen.
  • Seite 40 Gasausgangsdruck kein Flammenablösen oder keine Rückzündung auftritt. Bei beendeten Einstellarbeiten werden die entsprechenden Versiegelungen angebracht und/oder die Einstellschrauben mit Lack versiegelt. Die Atmungsöffnung des Druckreglers (VENT) darf nicht beeinträchtigt werden. ZUBEHÖR Zubehör SIT für Hauptgas-Anschlüsse mit Metalldichtung Versorgungsverbinder Hauptmagnetventile mit dreipoligem Kabel Versorgungsverbinder Hauptmagnetventile mit vierpoligem Kabel Versorgungsverbinder Modulator...
  • Seite 41 Gasanschluß: G3/4 ISO 228...
  • Seite 42 Gasanschluß: Flansch...
  • Seite 62 PÞ’vod a vùvod plynu: PÞ’ruby...
