Brickcom Cube Serie Installationsanleitung Seite 8

Schritt 2. Installieren Sie die Kamera und die Netzwerkgeräte
< CB Series>

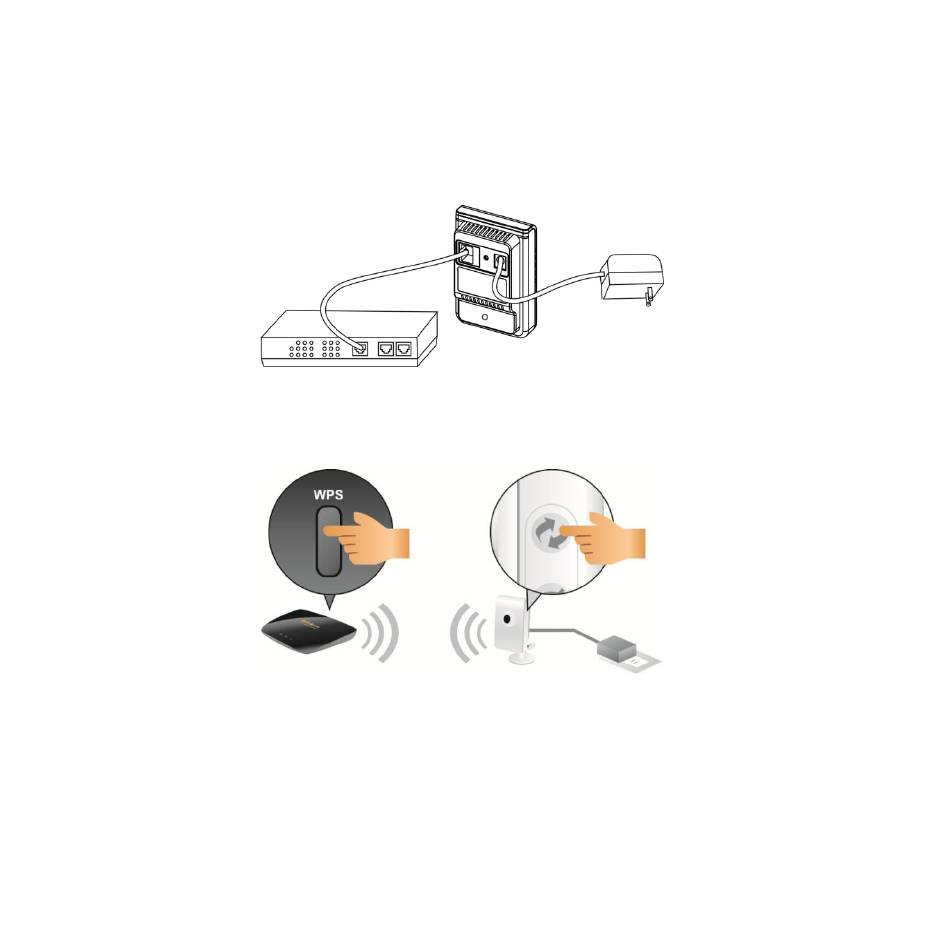

Verkabelten Verbindung
Das mitgelieferte Netzteil von der Kamera an eine Netzsteckdose anschließ en und die Kamera
über ein Ethernetkabel mit einem Switch verbinden.
Wireless Verbindung
Das mitgelieferte Netzteil von der Kamera an eine Netzsteckdose anschließ en. Bitte drücken Sie
die WPS Taste auf der Kamera und den WLAN Router (DWRT-600N).
1) Terminal I/O Klemmleiste Digital Ein/-Ausgang
Bitte verbinden Sie den Klemmleisten-Stecker mit der Kamera. Das obige Diagramm
beschreibt die verschiedenen Anschlüsse der Klemmleiste.
6
