- Seite 1 Megapixel-(PoE) Cube- Netzwerkkamera CB-100A-/CB-101A/CB-102A Serie Schnell-Installationshandbuch Quality Service Group...
- Seite 2 1. Überprüfen Verpackungsinhalt a. Netzwerkkamera b. Produkt-CD CB-100A/CB-101A CB-102A c. Kamerahalterung d. Garantiekarte CB-100A/CB-101A CB-102A e. Terminal I/O Schraubklemmleiste f. Schnell- Installationshandbuch (CB-101A/CB-102A) g. 1.5m weißes RJ-45-Flachkabel f. Netzadapterstecker (CB-100A)

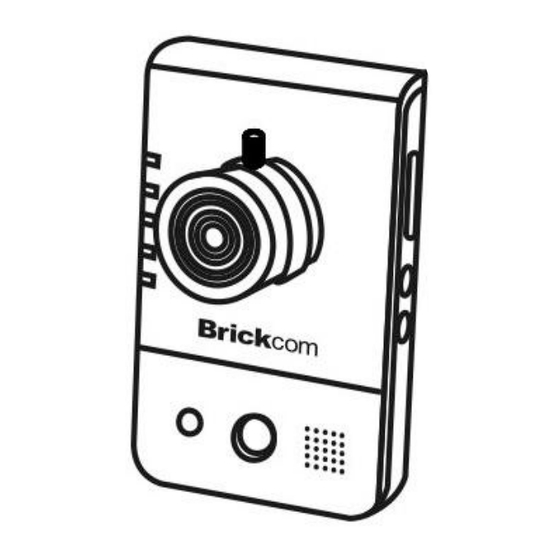

- Seite 3 2. Kamerabeschreibung < Vorder- und Rücksansicht > <CB-100A/CB-101A> <CB-102A> Verstellbares Objektiv Eingebautes Mikrofon PIR(*) Leucht-LED(*) Lautsprecher(*) <CB-102A> <CB-100A/CB-101A> RJ45 Ethernet 10/100-Anschluss Digital-I/O-Anschluss Reset-Taste Reset-Taste Netzteilanschluss...
- Seite 4 Mikro-SD- Betriebs-LED Kartenslot(*) Status-LED WPS-Taste Internet-LED (nur bei WCB-100A) WPS LED (WCB-100A) Firmwareaktualisierung LED Privatzonen-Taste(*) (CB-100A/ CB-101A/CB-102A) Privatzonen-LED NOTE: (*) Optionale Funktionen. Eine vollständige Liste der optionalen Funktionen, die für das Produkt zur Verfügung stehen, ist auf der Geräteliste aufgeführt.
- Seite 5 3. Die Kamera anschließen <CB-100A> Standard Verbindung 1. Das mitgelieferte Netzteil von der Kamera an eine Netzsteckdose anschließen. 2. Die Kamera über ein Ethernetkabel mit einem Switch verbinden.
- Seite 6 <CB-101A/CB-102A> 1: Erdung 2: Digitaleingang 3: Digitalausgang 4: Stromzufuhr + 5V 1 Terminal I/O Klemmleiste Digital Ein/-Ausgang 1.1 Die mitgelieferte I/O Anschlussleiste kann mit externen Geräten angeschlossen werden (Alarmanlagen, Sensoren etc.). Das obige Diagramm beschreibt verschiedenen Anschlüsse Klemmleiste. Bitte verbinden Sie den Klemmleisten-Stecker mit der Kamera.
- Seite 7 A. Verwendung eines PoE Switch: a. Zum Anschließen der Kamera an den PoE-betriebenen Switch verwenden Sie ein Ethernet-Kabel. B. Verwendung eines Nicht-PoE-Switch a. Zum Anschließen der Kamera an einen PoE-Injektor verwenden Sie ein Standard-RJ-45-Kabel. b. Zum Anschließen des PoE-Injektors an einen nicht-POE fähigen Switch verwenden Sie ein Standard-RJ-45-Kabel.
- Seite 8 1. Die Installations-CD in das CD-ROM-Laufwerk einlegen und via AutoRun direkt CD-ROM starten, Installationsvorgang zu beginnen. Beim erstmaligen Installieren der Brickcom-Software wählen Sie die gewünschte Sprachversion der Schnittstelle aus. Die auswählbaren Sprachversionen sind im kleinen Dialogkasten aufgeführt. Auf <Installieren> klicken und die Schritte Installieren EasyConfig-Assistenten gewünschten Computer befolgen.
- Seite 9 Desktop ein EasyConfig-Symbol erstellt. Falls während der Software-Installation die Option für die benutzerdefinierte Installation ausgewählt und auf dem Desktop kein EasyConfig-Symbol erstellt wurde, wird das Programm unter C:\Programme\Brickcom\EasyConfig installiert, es sei denn, das Programm wurde in ein bevorzugtes Verzeichnis gespeichert.
-
Seite 10: Falls Die Option
4. Geben Sie den Benutzernamen und das Passwort der Kamera ein. Bei der erstmaligen Anwendung lautet der Standard Benutzername und das Passwort “admin/admin.” 5. Zum Konfigurieren der Einstellungen der IP-Adressen wählen Sie entweder <Die Einstellungen bleiben unverändert>, <Automatisch Zuweisung einer IP-Adresse (DHCP)> oder <Die Konfiguration der IP-Adresse manuell einstellen>... - Seite 12 Seiten angezeigt. Wenn nicht, dann wird diese Seite nicht angezeigt. *Falls gewünscht klicken Sie auf <Überspringen>, um diese Einstellung zu überspringen. Die EasyLinkTM ist eine einzigartige Brickcom-Funktion, mit der der Benutzer der IP-Adresse ihrer Netzwerkkamera eine einzigartige EasyLink-Bezeichnung zuordnen kann. Dazu muss der Router zum Öffnen der Ports oder zum Speichern der sich schwierig zu merkenden...
- Seite 13 7. Wenn die Einstellungen der IP-Adresse konfiguriert wurden, zeigt der Bildschirm entweder eine Nachricht über die erfolgreiche Verbindung oder über einen Fehler beim Herstellen der Verbindung an. Falls ein Fehler beim Herstellen der Verbindung aufgetreten ist, probieren Sie es erneut oder brechen Sie die Installation ab. Beim Anzeigen dieses Fensters klicken Sie auf <PC-NVR>, um das PC-NVR-Programm zu starten, auf <Live-Ansicht>, um das Live-Video von der angeschlossenen IP-Kamera zu betrachten oder auf <X>...
