Etape 2. Installez la caméra et des dispositifs de réseau
< CB Series>

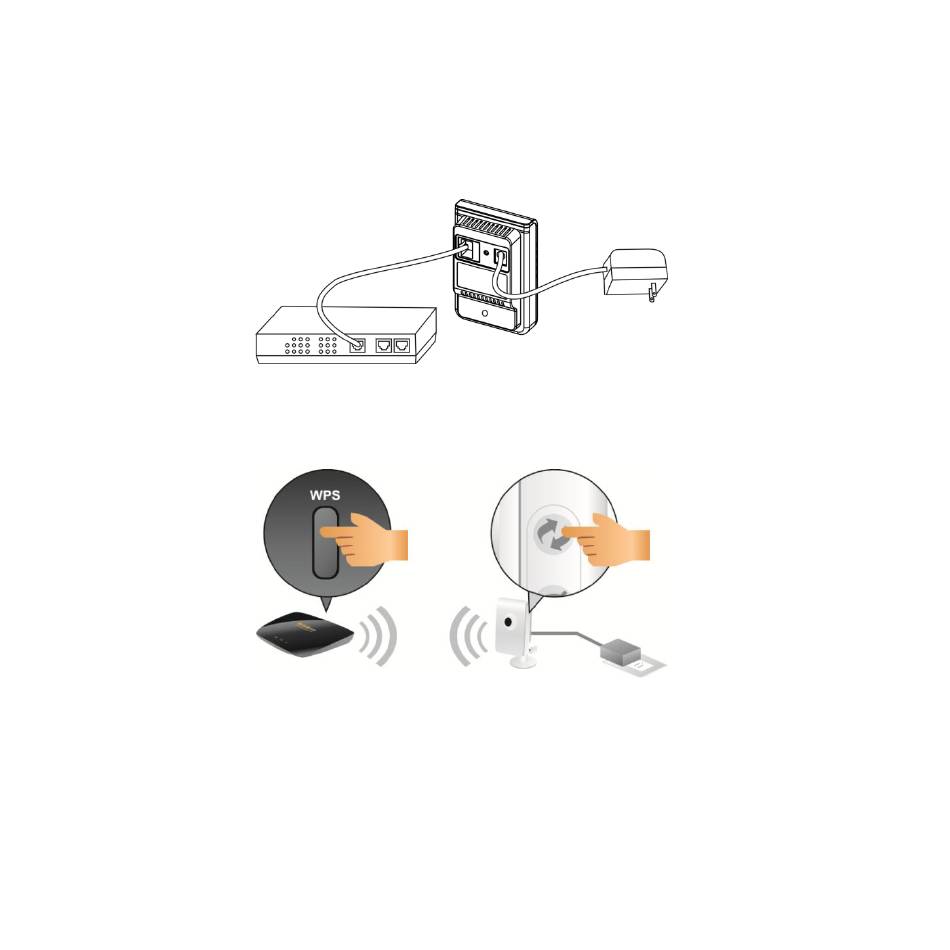

Connexion par câble
Connectez l'alimentation fournie avec la caméra à une prise de courant et la caméra à un switch
à l'aide d'un câble Ethernet.
Connexion sans fil
Connectez l'alimentation fournie avec la caméra à une prise de courant. Poussez le bouton WPS,
l'un du routeur (WART-600N) et l'autre de la caméra en continu pendant de 5 à 10 secondes.
1) Connexion du Bloc serre-fils d'extension I/O
Connectez le bloc serre-fils au connecteur d'extension de la caméra. Utilisez le diagramme
ci-dessus pour connecter les appareils externes au bloc serre-fils.
