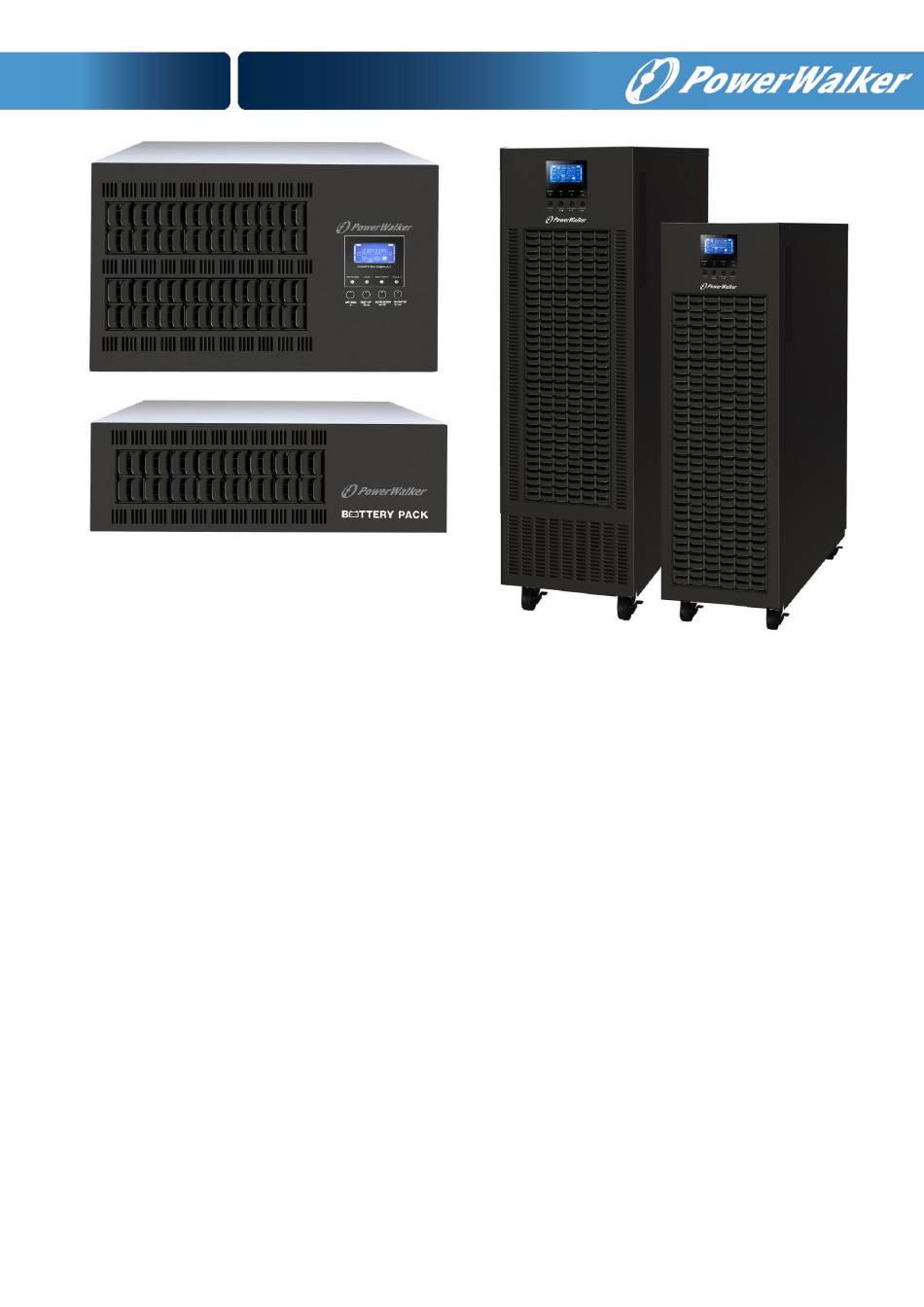

- Seite 1 PowerWalker VFI 10000 CP 3/3 BI VFI 10000 CPR 3/3 VFI 15000 CP 3/3 BI VFI 15000 CPR 3/3 VFI 20000 CP 3/3 BI VFI 20000 CPR 3/3 VFI 30000 CP 3/3 BI Bedienungsanleitung Unterbrechungsfreies Stromversorgungssystem Version: 1.1...
- Seite 2 Alle Warnungen und Bedienungshinweise in dieser Anleitung müssen unbedingt beachtet werden. Bewahren sie diese Anleitung gut auf und lesen Sie die folgenden Hinweise vor der Installation sorgfältig durch. Nehmen Sie das Gerät erst Betrieb, wenn alle Sicherheitshinweise Bedienungsanleitung sorgfältig durchgelesen haben.
- Seite 3 Inhaltsverzeichnis 1. SICHERHEIT UND EMV-HINWEISE ....................1 1-1. TRANSPORT UND LAGERUNG ......................1 1-2. VORBEREITUNG ..........................1 1-3. I ............................1 NSTALLATION 1-4. ANSCHLUSS WARNHINWEISE ....................2 1-5. BETRIEB............................3 1-6. S ............................3 TANDARDS 2. INSTALLATION UND BETRIEB ....................... 4 2-1.
- Seite 4 1. Sicherheits- und EMC Hinweise Bitte lesen Sie die folgenden Sicherheitshinweise und die Bedienungsanleitung vor der Installation und Erstbenutzung aufmerksam durch! 1-1. Transport und Lagerung Bitte transportieren Sie das USV-System nur in der Originalverpackung, um es vor Schlägen und Stößen zu schützen. Die USV muss in einem trockenen und gut belüfteten Raum aufbewahrt werden.
- Seite 5 1-4. Anschluss Warnhinweise Innerhalb gibt es keinen Standard-Nachspeiseschutz, bitte isolieren Sie die USV vor dem Betrieb entsprechend. Die Trennvorrichtung muss in der Lage sein, den USV-Eingangsstrom zu führen. • Diese USV sollte an ein TN Erdungssystem angeschlossen werden • Die Stromversorgung für dieses Gerät muss gemäß...
- Seite 6 1-5. Betrieb Das Erdungskabel während des Betriebs nicht von der USV-Anlage abziehen, da sonst die Schutzerdung der USV-Anlage und aller angeschlossenen Verbraucher aufgehoben wird. Das USV-System verfügt über eine eigene, interne Stromquelle (Batterien). Die USV -Ausgangssteckdosen oder Ausgangsklemmen können stromführend sein, auch wenn die USV nicht an die Steckdose bzw.
- Seite 7 2. Installation und Betrieb Es gibt zwei unterschiedliche Arten von Online-USV: Standard und Long-run Modelle. Bitte beachten Sie folgende Modellübersicht. Modell Modell 10000 CP(R) 15000 CP(R) Standard Long-run Modell Modell 20000 CP(R) 30000 CP(R) Darüber hinaus bieten wir optional für diese beiden Typen auch eine Parallel-Funktion an. Die USV mit Parallel-Funktion wird als "Parallel-Modell bezeichnet”.
- Seite 8 2-2. HINTERE KONSOLENANSICHT Diagramm 1: 10000-20000 CP Diagramm 2: 30000 CPS Rückseite Diagramm 3: 30000CP Rückseite Rückseite Diagramm 4: Rack Rückseite Diagramm 5: Rack Input/Output Terminal...
- Seite 9 Diagramm 6: 10000-20000 CP Diagramm 7: 30000CP Input/Output Terminal Input/Output Terminal 1. RS-232 Kommunikationsschnittstelle 2. USB Kommunikationsschnittstelle 3. Stecker für Not-Aus-Schalter (EPO Verbinder) 4. Netz-Port (nur für das Parallel-Modell verfügbar) 5. Parallel-Port (nur für das Parallel-Modell verfügbar) 6. Intelligent-Slot 7. Leistungsstufe Lüfter 8.
- Seite 10 Verdrahtung spec (AWG) Modell Input(Ph) Ausgang(Ph) Neutral Batterie Erdung 10000 15000 20000 30000 HINWEIS 1: Das Kabel für 10KVA sollte einer Spannung von 40 A standhalten. Es wird ein Phasenkabel von AWG10 oder dicker empfohlen und AWG 8 oder dicker empfohlen für Sicherheit und Effizienz.
- Seite 11 Klemmen Blockschaltbild von 30000CP Output Input Klemmen Blockschaltbild des Racks Für Einheiten mit Dual-Eingang, wenn zwei separate Eingänge vorhanden sind, verbinden Sie den Leitungseingang und den Bypass-Eingang bzw.; wenn es einen gemeinsamen Eingang gibt, schließen Sie den Leitungseingang und den Bypass-Eingang zusammen an. HINWEIS 1: Vergewissern Sie sich, dass die Leitungen fest mit den Klemmen verbunden sind.
- Seite 12 korrekt und nicht umgekehrt oder kurzgeschlossen ist. 2-4. Installation USV-Parallel-System Ist die USV nur für den Einzelbetrieb verfügbar, können Sie diesen Abschnitt überspringen. 1) Installation und Verdrahtung der USVs gemäß Abschnitt 2-3. 2) Verbinden Sie die Ausgangskabel der einzelnen USV mit einem Ausgangsleistungsschalter. 3) Verbinden Sie alle Ausgangsschalter zu einem Haupt-Ausgangsschalter.
- Seite 13 Anschlussdiagramm für das Parallel-System 30000 CP Anschlussdiagramm für das Parallel-System - Rack 2-5. Software Installation Für einen optimalen Computersystemschutz, installieren Sie die USV Überwachungssoftware, um das Abschalten der USV programmieren zu können.
- Seite 14 3. Betrieb 3-1. Tastenbedienung Taste Funktion Anschalten der USV: Drücken und halten Sie die Taste für mindesten 0.5 Sekunden, um die USV einzuschalten. ON/ENTER-Taste Enter Taste: Drücken Sie diese Taste um die vorangegangene Auswahloptionen in den USV Einstellungen zu bestätigen. ...
- Seite 15 ● ○ ○ ○ Fehler ● bedeutet LED leuchtet, und ○ bedeutet LED ist aus. HINWEIS:...
- Seite 16 LCD Panel: Display Funktion Backup-Zeitinformation Zeigt die Batterieentladezeit in Zahlen H: Stunden, M: Minuten, S: Sekunden Fehlerinformation Zeigt Warnungen und Fehler an. Zeigt die Fehlerkodierung, und die Kodes wie in Abschnitt 3-9 beschrieben. Stummschaltung Zeigt an, dass der USV-Alarm ausgeschaltet ist. Ausgangs- und Akkuspannung Zeigt die Ausgangsspannung, Frequenz oder Akkuspannung an.
- Seite 17 Batterie-Information Zeigt den Ladungszustand des Akkus in 0-25%, 26-50%, 51-75%, und 76-100% an. Zeigt an, dass der Akku nicht angeschlossen ist. Zeigt einen niedrigen Ladezustand und Spannung des Akkus an. Eingangs- & Akkuspannung Information Zeigt die Eingangsspannung oder -frequenz oder die Akkuspannung an. Vac: Eingangsspannung, Vdc: Akkuspannung, Hz: Eingangsfrequenz 3-3.
- Seite 18 Akustischer Warnton einmal piept. 3) Nach einigen Sekunden schaltet die USV ein und wechselt in den Akkubetrieb. 3. Geräte an die USV anschließen Wenn die USV eingeschaltet ist, können Sie beliebige Geräte anschließen. 1) Schalten Sie zuerst die USV ein und dann nacheinander die Geräte, das LCD Panel zeigt die Gesamtlast an.
- Seite 19 7. Ausschalten im AC Modus 1) Drücken Sie die “Off” Taste für mindestens 0.5 Sekunden, und der Warnton ertönt einmal. Die USV schaltet in den Bypass-Modus. HINWEIS 1: Wenn die USV auf die Bypass-Freigabe eingestellt ist, schaltet die Bypass Spannung von der Versorgungsspannung zur Ausgangsklemme (Inverter).
- Seite 20 Batterieanzahl serienmäßig Pin1 & Pin2 Pin1 & Pin2 HINWEIS:1 = Verbindung mit Jumper; 0 = kein Jumper; x = Pins sind für andere Funktionen. 5) Ändern Sie den Batteriepack für die Einstellung. Danach schließen Sie die Abdeckung wieder und schalten den Batterieschalter an, für Long-run Modelle. 6) Schalten Sie den Leitungseingangsschalter an (für Dual-Eingabeeinheit, schalten Sie auch den Bypass-Eingang Leistungsschalter an) und die USV schaltet in den Bypass-Modus.
- Seite 21 d) Wenn Sie eine dritte USV haben, wiederholen Sie Schritt c). Dann ist das Parallel-System komplett. Wenn ausführlichere Informationen benötigt werden, wenden Sie sich bitte an Ihren Händler oder das Service-Center für Instruktionen im Parallel-System. 2. Einfügen einer neuen Einheit in das Parallel-System 1) Sie können eine neue Einheit nicht dem Parallel-System hinzufügen, wenn das System läuft.
- Seite 22 Standardbetrieb (nicht CVCF Modus) CVCF Modus Subtract Unzulässig Zulässig Vorbehaltlich Neutrale Leitungsdämpfung Check OP.V Ausgangsspannung Parallel, 001 bezeichnet die erste USV Die erste Phase Die zweite Phase Die dritte Phase Die erste Leitung Die zweite Leitung Die dritte Leitung 3-7. LCD Einstellung Es können drei Parameter eingestellt werden.
- Seite 23 Frequenzbereich für Bypass ECO Modus aktivieren/deaktivieren Spannungsbereich ECO Modus Frequenzbereich ECO Modus Bypass Modus Einstellung Einstellung max. Batterieentladungszeit reserviert Für zukünftige Optionen reserviert reserviert Für zukünftige Optionen reserviert Neutrale Ausfallerkennung Batteriespannungsanpassung Ladegerät Spannungsanpassung Inverter A Spannungsanpassung Inverter B Spannungsanpassung Inverter C Spannungsanpassung Output A Spannungsanpassung...
- Seite 24 entsprechend der neuesten normalen Gebrauchsfrequenz entschieden. Bei 46Hz bis 54Hz, ist die Ausgangsfrequenz 50.0Hz. Bei 56Hz bis 64Hz, ist die Ausgangsfrequenz 60.0Hz. ATO ist die Standardeinstellung. Parameter 3: Frequenzmodus Einstellung der Ausgangsfrequenz im CVCF Modus oder nicht 50 Hz, Normalbetrieb CVCF Modus.
- Seite 25 Parameter 3: Aktivieren oder deaktivieren der ECO Funktion. Sie können folgende zwei Optionen wählen: DIS: ECO Funktion aktivieren ENA: ECO Funktion deaktivieren Ist die ECO Funktion deaktiviert, kann der Spannungsbereich und der Frequenzbereich für ECO Modus immer noch festgelegt werden, aber es ist bedeutungslos, wenn die ECO-Funktion aktiviert ist.
- Seite 26 10: Reserviert Schnittstelle Einstellung Reserviert für zukünftige Optionen. 11: Reserviert Schnittstelle Einstellung Reserviert für zukünftige Optionen. 12: Neutrale Ausfallerkennung Schnittstelle Einstellung Parameter 2: N.L: Anzeige der neutralen Ausfallerkennung. Parameter 3: DIS: Neutrale Ausfallerkennungsfunktion deaktivieren. Die USV erkennt die neutrale Ausfallerkennung nicht. ATO: Die USV erkennt die neutrale Ausfallerkennung automatisch.
- Seite 27 Parameter 2: Wählen Sie “Add” oder “Sub” um die Batteriespannung einzustellen. Parameter 3: Der Spannungsbereich ist von 0V bis 9.9 V und der Standardwert liegt bei 0V. 14: Ladegerät Spannungsanpassung Schnittstelle Einstellung Parameter 2: Sie können mit Add oder Sub die Ladespannung einstellen Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der Standardwert liegt bei 0V.
- Seite 28 18: Ausgangsspannung A Kalibrierung Schnittstelle Einstellung Parameter 2: zeigt immer OP.V als Ausgangsspannung. Parameter zeigt internen Messwert Ausgangsspannung B, sie können durch Drücken der Up oder Down Taste die Messung von einem externen Spannungsmesser kalibrieren. Das Kalibrierungsergebnis wird durch Drücken der Enter Taste übernommen.
- Seite 29 Betriebsmodus / Status Beschreibung Wenn USV eingeschaltet ist, wird sie für ein paar Sekunden in diesem Modus eingeschaltet bleiben, bis CPU und das System initialisiert sind. LCD-Anzeige Kein-Ausgang Beschreibung Wenn die Bypass-Spannung / Frequenz außerhalb des zulässigen Bereichs smodus liegt oder Bypass deaktiviert ist (oder verboten), schaltet die USV in den Kein-Ausgangsmodus, wenn die USV ein- oder ausgeschaltet wird.
- Seite 30 ECO Modus Beschreibung Wenn die Eingangsspannung innerhalb des Spannungs-Regelbereichs liegt und der ECO-Modus aktiviert ist, leitet die USV die Spannung direkt zum Ausgang, um Energie zu sparen. LCD-Anzeige...
- Seite 31 CVCF Modus Beschreibung Wenn die Ausgangsfrequenz auf "CF" eingestellt ist, kann der Inverter auf eine konstante Ausgangsfrequenz von 50Hz oder 60Hz eingestellt werden. In diesem Modus hat die USV keinen Bypass-Ausgang, lädt aber die Batterie auf. LCD-Anzeige Batteriebetrieb Beschreibung Falls sich die Eingangsspannung/Frequenz außerhalb des akzeptablen Bereichs befindet oder ein Stromausfall eintritt, ertönt der Alarm alle 4 Sekunden.
- Seite 32 Bypass-Modus Beschreibung Falls sich die Eingangsspannung außerhalb des akzeptablen Bereichs befindet und der Bypass deaktiviert ist, schaltet sich die USV aus und sie wird in den Bypass-Modus wechseln. Das Alarmsignal ertönt alle zwei Minuten. LCD-Anzeige Batterietest Beschreibung Ist die USV im AC- oder CVCF Modus, drücken Sie für mehr als 0,5 Sekunden die “Test”...
- Seite 33 Warnstatus Beschreibung Wenn einige Fehler in der USV auftreten (sie aber immer noch normal läuft), wird auf einem weiteren Bildschirm die Warnsituation dargestellt. Im Warnbildschirm blinkt das Symbol und es können bis zu 3 Fehlercodes angezeigt werden. Die Bedeutung des Codes finden Sie in der Tabelle Warncodes.
- Seite 34 3-9. Fehlercode Fehlercode Fehlerereignis Icon Fehlercode Fehlerereignis Symbol Busstartfehler Keines Inverter A negativer Keines Spannungsfehler Bus über Keines Inverter B negativer Keines Spannungsfehler Bus unter Keines Inverter C negativer Keines Spannungsfehler Bus unausgeglichen Keines Batterie SCR Kurzschluss Keines Konverter Überstrom Keines Inverter-Relais Keines...
- Seite 35 Ladefehler Ertönt jede Sekunde I/P Sicherung defekt Ertönt jede Sekunde Überlastung 3 Mal in 30 Min. Ertönt jede Sekunde 3-11. Warncode Warncode Warnereignis Warncode Warnereignis Batterie nicht angeschlossen L1 IP Sicherung defekt * IP Neutralleiter L2 IP Sicherung defekt * IP Phase abnormal L3 IP Sicherung defekt * Leitungsposition im Parallel-System...
- Seite 36 4. Fehlerbehebung If Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten beheben. Symptom Mögliche Ursache Abhilfe Keine Anzeige Alarm Überprüfen Sie, AC-Eingangsleistung Displayfeld, obwohl das Netz normal Eingangskabel fest an das Netz nicht gut verbunden. ist.
- Seite 37 Symptom Mögliche Ursache Abhilfe Überprüfen und korrigieren Sie Eingangsneutralverbindung. Wenn Verbindung Ordnung ist und der Alarm noch angezeigt wird, schauen bitte Abschnitt LCD-Einstellungen nach, um in Menü Neutralleiter Der Eingangsneutralleiter ist gelangen. Schauen Sie ob der Der Warncode 02 wird angezeigt, das nicht angeschlossen.
- Seite 38 5. Lagerung und Instandhaltung 5-1. Lagerung Laden Sie die USV für 7 Stunden. Lagern Sie die USV abgedeckt und aufrecht in einem kühlen und trocken Ort. Laden Sie die Akkus gemäß folgender Tabelle: Lagertemperatur Ladungshäufigkeit Ladezeit -25°C - 40°C Alle 3 Monate 1-2 Stunden 40°C - 45°C Alle 2 Monate...
- Seite 39 6. Spezifikationen Tower USV MODELL 10000CP 15000CP 20000CP 30000CP KAPAZITÄT * 10000VA / 9000W 15000VA / 13500W 20000VA / 18000W 30000VA / 27000W INPUT 110 VAC(Ph-N) ± 3 % at 50% Last Niedrige Überleitung 176 VAC(Ph-N) ± 3 % at 100% Last Niedriges Niederspannungsleistung + 10V Leitungs-Comeback...
- Seite 40 Rack USV MODELL 10000 CPR 15000 CPR 20000 CPR KAPAZITÄT * 10000VA / 9000W 15000VA / 13500W 20000VA / 18000W INPUT Nennspannung 3 x 400 VAC (3Ph+N) 190-520 VAC (3-phase) @ 50% Last Spannungsbereich 305-478 VAC (3-phase) @ 100% Last 46Hz ~ 54 Hz @ 50Hz System Frequenzbereich 56Hz ~ 64 Hz @ 60Hz System...
