Strapex STP 62
7.6 ABSCHNEIDMESSER, MATRIZE
UND STEMPEL ERSETZEN
Ausbau
– Gerät von Luftanschluss trennen.
– Zwei Zylinderschrauben (15/9), Anschlagplatte
(15/10) und Bandhalteklinke (15/8) entfernen.
– Vier Zylinderschrauben (15/6) entfernen.
– Grundplatte (15/5) vom Gehäuseteil entfernen.
– Zwei Zylinderschrauben (15/3) lösen und Matrize
(15/2) entfernen und ersetzen.
Auswerferbolzen (15/13) und Federn
(15/14) könnten herausfallen.
– Zwei Zylinderschrauben (15/7) lösen und Stempel
(15/4) vorsichtig entfernen und ersetzen.
– Abschneidmesser (15/1) entfernen und ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Neue Zylinderschrauben (15/3), (15/6),
(15/7) mit Loctite 243 sichern. Vor dem
Einbau der Grundplatte (15/5) darauf achten, dass der
Bolzen (15/11) des Auswerfers (15/12) mit der ange-
frästen Fläche nach unten eingebaut ist.
– Nach dem Einbau Abschneidtiefe einstellen (siehe
Kapitel 7.3).
7.7 REINIGEN DES GERÄTES
– Bei starkem Schmutzanfall empfiehlt es sich, das
Gerät regelmässig zu reinigen. Besonders sollten
Spannrad, Spanmatrize und Zangenpaket sauber
gehalten werden. Dies geschieht am einfachsten
durch Ausblasen mit Druckluft (Schutzbrille tragen).
12

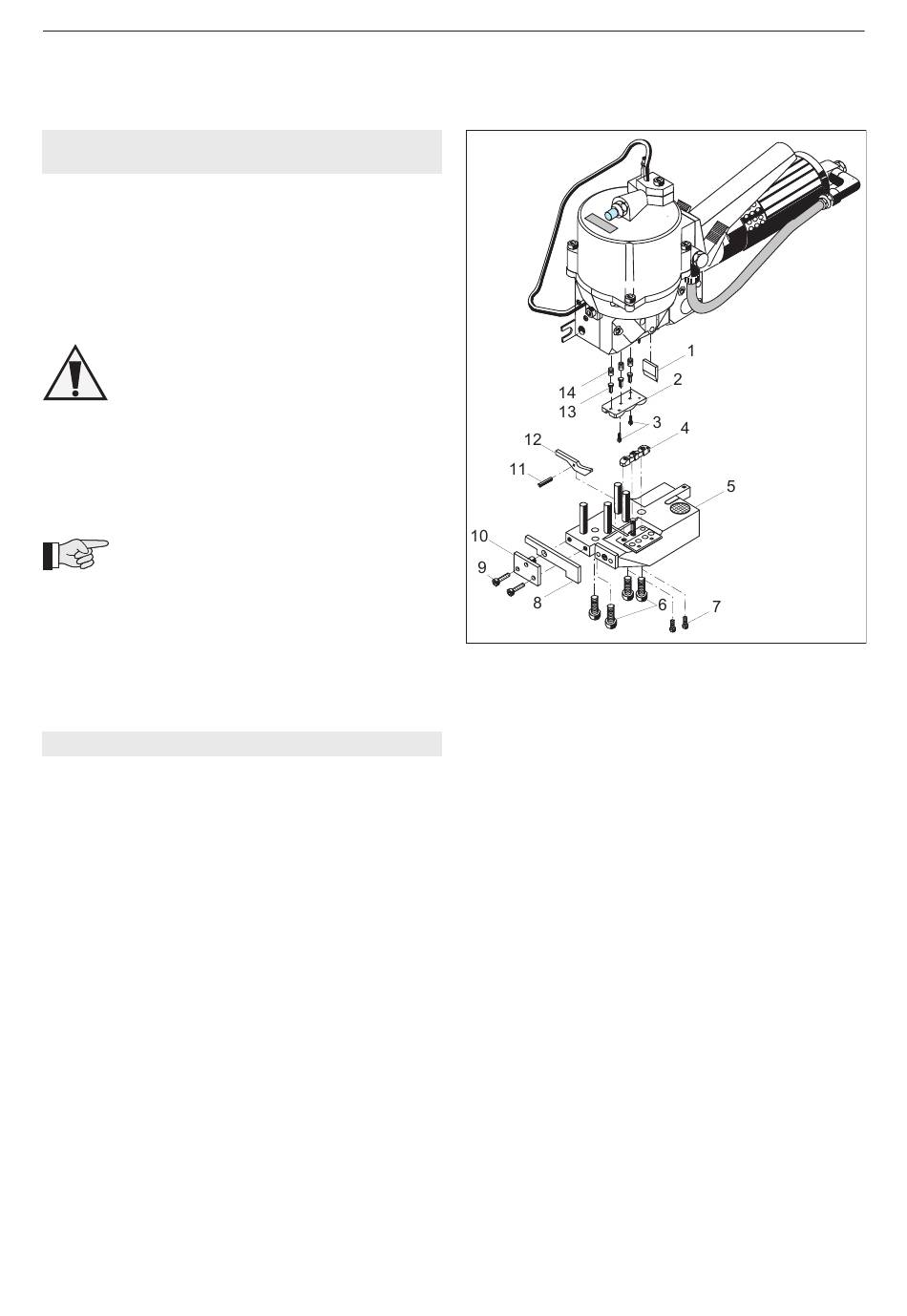

Fig. 15
