Strapex STP 62
7
7.1 SPANNKRAFT/SPANNGESCHWINDIGKEIT
EINSTELLEN
– Luftdruck am Druckreduzierventil der Wartungein-
heit auf 5–6 bar einstellen.
– Mit Schraubenzieher Drosselschraube (10/1) des
Druckluftmotors so einstellen, dass bei gewünsch-
ter Bandspannung der Druckluftmotor zum Still-
stand kommt. Dabei ist darauf zu achten, dass die
Bänder einwandfrei gekerbt und das obere Band
abgeschnitten wird.
Auch ein richtig eingestellter Verschluss
wird nur bei gespanntem Band verhakt.
7.2 SPIEL ZWISCHEN SPANNRAD UND
SPANNMATRIZE EINSTELLEN
– Gerät von Luftanschluss trennen.
– Mit Innensechskant-Schlüssel Stiftschraube (11/1)
so einstellen, dass das Spiel zwischen Spannrad
und Spannmatrize ca. 0,2 mm beträgt. Drehen im
Uhrzeigersinn ergibt grösseres, Drehen im Gegen-
uhrzeigersinn kleineres Spiel.
Spannrad und Spannmatrize dürfen sich
nicht berühren. Bei zu grossem Abstand
rutscht das Spannrad durch, bevor die Endspannung
erreicht ist.
7.3 ABSCHNEIDTIEFE EINSTELLEN
Die Einstellung der Abschneidtiefe muss
der Dicke des jeweils verwendeten Bandes
entsprechen. Bei falscher Einstellung kann
die Verschlussfestigkeit negativ beeinflusst
werden.
– Mit Innensechskant-Schlüssel (Gr.4) Stiftschraube
(12/1) leicht lösen.
– Mit Innensechskant-Schlüssel (Gr.4) Einstellmutter
(12/2) in Richtung „–" oder „+" drehen. Die Ab-
schneidtiefe so einstellen, dass das untere Band
(12/3) beim Abschneiden nicht verletzt wird.
„–" Abschneidtiefe reduzieren
„+" Abschneidtiefe erhöhen
– Stiftschraube (12/1) festziehen.
10
WARTUNG UND INSTANDSETZUNG

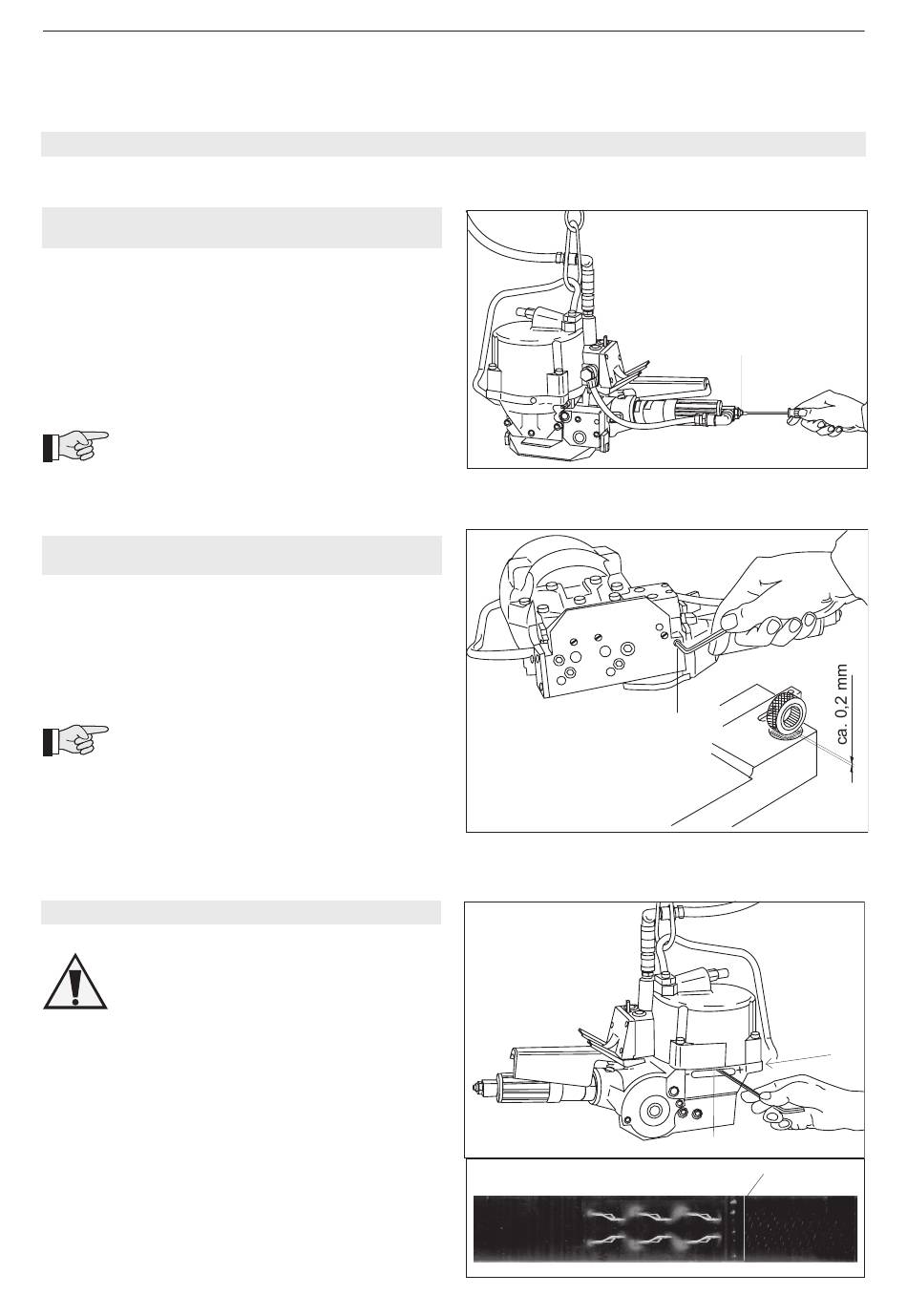

Fig. 10
