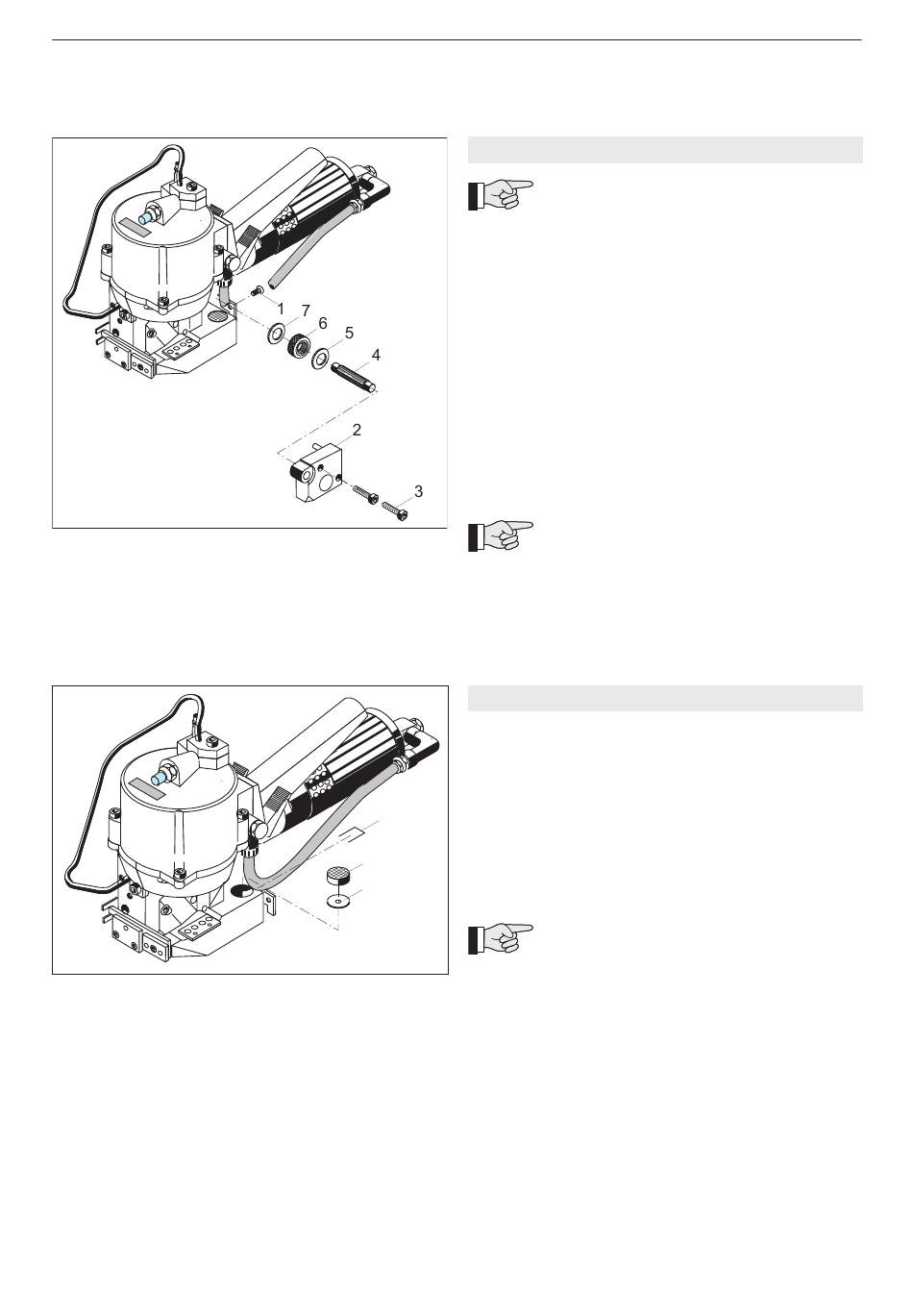

Fig. 13
Fig. 14
05.11
das Spannrad ersetzt werden (Voraussetzung: Spiel
richtig eingestellt, siehe Kapitel 7.2).
Ausbau
– Gerät von Luftanschluss trennen.
– Eine Senkschraube (13/1) entfernen.
– Zwei Zylinderschrauben (13/3) entfernen.
– Lagerplatte (13/2) entfernen.
– Motor bis zum Anschlag hochziehen und Spannrad
(13/6) mit Spannwelle (13/4) ausbauen.
– Spannrad mit Gegenscheiben (13/5) und (13/7) von
Spannwelle entfernen.

– Spannrad ersetzen.

Einbau

– Der Einbau erfolgt in umgekehrter Reihenfolge.
fetten. Spannrad (13/6) so montieren, dass die Andre-
hung des Spannrades zum Getriebegehäuse steht.
– Nach dem Einbau Spiel zwischen Spannrad und
Spannmatrize einstellen (siehe Kapitel 7.2).
Ausbau
– Gerät von Luftanschluss trennen.
– Spannrad ausbauen (siehe Kapitel 7.4).
– Sicherungsdraht (14/1) entfernen.
– Spannmatrize (14/2) und Unterlage (14/3) von
1
unten ausstossen. Spannmatrize ersetzen.
– Bohrung in Grundplatte reinigen.
2
Einbau
3
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Nach dem Einbau Spiel zwischen Spannrad und
Spannmatrize einstellen (siehe Kapitel 7.2).
7.4 SPANNRAD ERSETZEN
Dreht das Spannrad durch, bevor die ge-
wünschte Bandspannung erreicht ist, muss
Innenverzahnung des Spannrades leicht
mit Klüberfett GBU Y 131 (Microlube) ein-

7.5 SPANNMATRIZE ERSETZEN

Unterlage (14/3) so einsetzen, dass die
gerundete Seite oben liegt. Neuen Sicher-
ungsdraht (14/1) montieren.
Strapex STP 62
11
