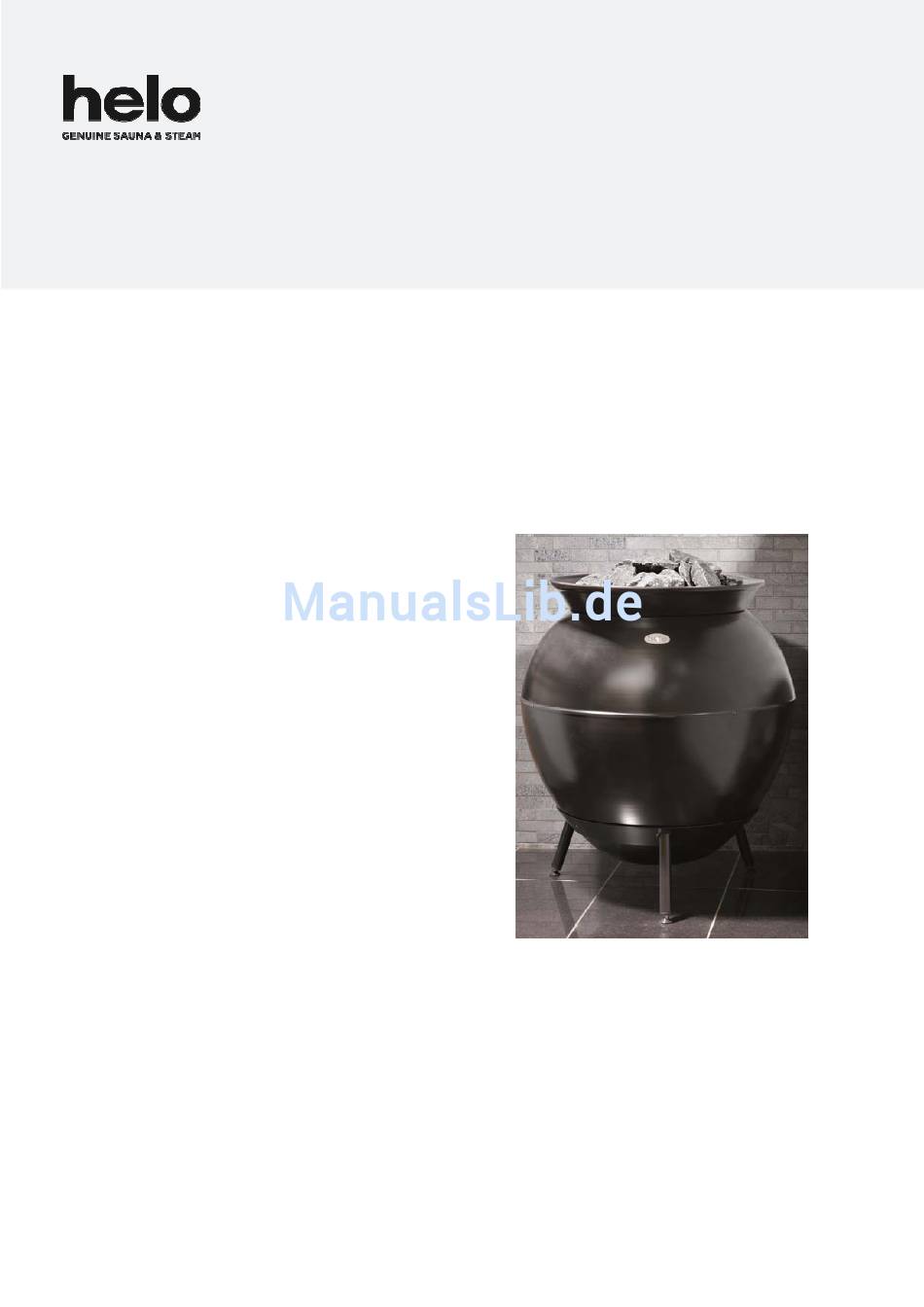

- Seite 1 Einbau und Bedienungsanleitung TAIKA D ELEKTRISCHES SAUNAHEIZGERÄT: 1112 – 80 - 04 1112 -100 - 04 1112 -120 - 04 STEUERGERÄTE: 1601-26 (RA 26 Smart) LASTKASTEN WE 11 400V – 415V 3N~ max 15 kW 314 SKLM 4 A...
-
Seite 2: Inhaltsverzeichnis
Schalter für Elektroheizung Lage der Anschlussdose für das Anschlusskabel im Saunaraum Schaltbild Sicherheitsabstände für das Saunaheizgerät Prinzipbild Ersatzteile für das elektrische Saunaheizgerät „Taika D“ 3.10 ROHS Abbildungen und Tabellen: Abbildung 1 Empfohlene Belüftung des Saunaraums Abbildung 2 Lage der Anschlussdose Abbildung 3 Schaltdiagramm für Saunaheizgerät... -
Seite 3: Schnellanleitung Für Das Saunaheizgerät
Einbau und Bedienungsanleitung TAIKA D 1. Schnellanleitung für das Saunaheizgerät 1.1 Vor jedem Saunagang müssen folgende Punkte überprüft werden Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. Tür und Fenster sind geschlossen. Die Steine auf dem Saunaheizgerät entsprechen den Herstellerempfehlungen, die Heizelemente sind mit Steinen bedeckt und die Steine sind nicht zu dicht aufgeschichtet. -
Seite 4: Saunasteine
Einbau und Bedienungsanleitung TAIKA D 2.3 Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: 1. Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. 2. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermeiden. -
Seite 5: Installationsanleitung
Einbau und Bedienungsanleitung TAIKA D 3. Installationsanleitung DIESE INSTALLATIONSANLEITUNG SOLLTE AM INSTALLATIONSORT DES SAUNAHEIZGERÄTS AUFBEWAHRT WERDEN, DAMIT SPÄTER BEI BEDARF DARAUF ZURÜCKGEGRIFFEN WERDEN KANN. 3.1 Vorbereitungen für die Installation des Saunaheizgeräts Prüfen Sie vor der Installation des Saunaheizgeräts die folgenden Punkte: 1. -
Seite 6: Schalter Für Elektroheizung
Einbau und Bedienungsanleitung TAIKA D 3.4 Schalter für Elektroheizung Dieser Schalter kann in Gebäuden mit Elektroheizung eingesetzt werden. Das Saunaheizgerät verfügt über einen Anschluss (Anschlussbezeichnung: 55) zur Steuerung des Schalters für die Elektroheizung. Anschluss 55 und die Heizelemente werden gleichzeitig aktiviert (230V). -
Seite 7: Schaltbild
Einbau und Bedienungsanleitung TAIKA D 3.6 Schaltbild Teho, Effekt Lämpövastukset, Värmeelement, Input, Leistung Heating elements, Heizeelement 230 V SEPC 65 SEPC 65C SEPC 227 2670 W 3300W 4000 W 1,2,3 1,2,3 12,0 1,2,3 8,0 kW - 12,0 kW 400V - 415V 3N~... - Seite 8 Einbau und Bedienungsanleitung TAIKA D Vorgeschriebener Mindestabstand (mm) falls nicht anders angegeben Installation des saunaheizgeräts und Sicherheitsabstände: Der Thermostat wird über der Mitte des Eck- und Wandmontage Heizgeräts montiert. 1130 1900 Fixierung des Saunaheizgeräts am Boden. HINWEIS! Fuß des befestigung von zwei (2) Füßen...
-
Seite 9: Prinzipbild Mit Steuergerät Ra 26 (Smart)
Einbau und Bedienungsanleitung TAIKA D 3.8 Prinzipbild mit Steuergerät RA 26 (Smart) Anschlussleiste Begrenzer Lastkasten Sensorkabel 1. Blau 1. Blau 2. Weiß 2. Weiß 3. Rot 3. Rot Steuergerät 4. Gelb 4. Gelb Lastkasten 1601-26 Rusk Brun Brown Braun Valk... -
Seite 10: Ersatzteile Für Das Taika D - Heizgerät
Einbau und Bedienungsanleitung TAIKA D 3.9 Ersatzteile für das TAIKA D - Heizgerät: Produktnummer Produktbezeich Taika D 80 Taika D 100 Taika D 120 nung Netzanschluss NLWD 1-1 7812550 Heizelement SEPC 65 4316220 2670W / 230V Heizelement SEPC 65 C... -
Seite 11: Rohs
Instructions for installation and use TAIKA D 3.10 ROHS: Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används.
