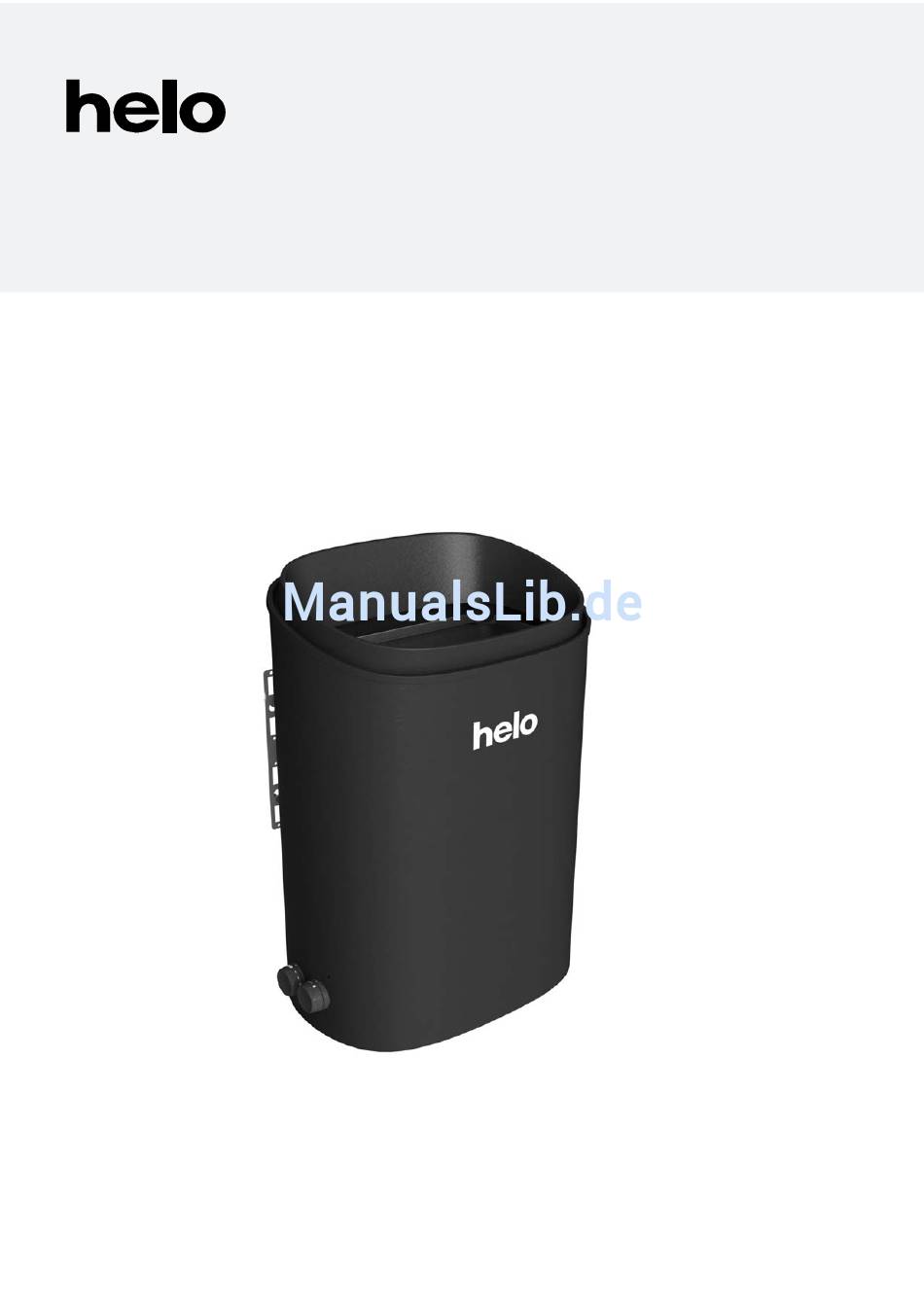

- Seite 1 GENUINE SAUNA & STEAM Produkthandbuch Fonda STJ ELEKTRISCHES SAUNAHEIZGERÄT: 1712-450-171809 1712-600-171809 1712-800-171809 314 SKSM 206-4 A...
-
Seite 2: Inhaltsverzeichnis
Produkthandbuch Fonda STJ Inhalt Seite 1. Schnellanleitung zur Verwendung des Saunaheizgeräts Vor jedem Saunagang müssen folgende Punkte überprüft werden Bedienung des Saunaheizgeräts 2. Informationen für Benutzer Saunaraum Empfohlene Belüftung des Saunaraums Beheizen der Sauna Saunasteine Heizgerätbedienelemente von einer auf die andere Seite wechseln Bedienelemente des Saunaheizgeräts 2.6.1 Zeitschalter... -
Seite 3: Schnellanleitung Zur Verwendung Des Saunaheizgeräts
Sollten Probleme auftreten, wenden Sie sich bitte an die Service- und Garantieabteilung des Herstellers. Weitere Informationen rund um das Thema Sauna finden Sie auf unserer Website www.helo.fi. 2. Informationen für Benutzer Personen mit körperlichen oder geistigen Beeinträchtigungen, sensorischen Behinderungen oder wenig Erfahrung und Kenntnis des Gerätebetriebs (z. -
Seite 4: Empfohlene Belüftung Des Saunaraums
Produkthandbuch Fonda STJ 2.2 Empfohlene Belüftung des Saunaraums 1000 mm 500 mm Abbildung 1 Empfohlene Belüftung des Saunaraums 1. Saunaraum 3. Elektrisches Saunaheizgerät 5. Abluftkanal 2. Waschraum 4. Ablassventil 6. Tür zum Saunaraum 7. Hier kann auch ein Lüftungsventil eingebaut werden, das während des Aufheizens und Betriebs der Sauna geschlossen ist. -
Seite 5: Saunasteine
Produkthandbuch Fonda STJ 2.4 Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermeiden. Heizsteine sind ungleichmäßig geformt, um eine größere Verdampfungsfläche zu erzielen. -
Seite 6: Bedienelemente Des Saunaheizgeräts
Produkthandbuch Fonda STJ 2.6 Bedienelemente des Saunaheizgeräts 2.6.1 Zeitschalter Das Saunaheizgerät wird durch einen 12-Stunden-Zeitschalter mit drei Einstellbereichen gesteuert. Der Zeitschalter wird eingestellt, indem Sie den Drehschalter im Uhrzeigersinn auf die gewünschte Betriebsstufe stellen. Der Zeitschal- ter dreht sich dann während des Betriebs wieder langsam zurück in die Position 0. 1. -
Seite 7: Schalter Für Elektroheizung
Produkthandbuch Fonda STJ 2.7 Schalter für Elektroheizung Dieser Schalter kann in Gebäuden mit Elektroheizung eingesetzt werden. Der Thermostat des Saunaheizgeräts steuert auch den Schalter für die Elektroheizung. Mit anderen Worten, die Hauptheizung wird eingeschaltet, sobald der Saunathermostat das Saunaheizgerät abschaltet. 2.8 Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: 1. -
Seite 8: Sicherheitsabstände Für Das Saunaheizgerät
Produkthandbuch Fonda STJ 2.10.1 Sicherheitsabstände für das Saunaheizgerät (mm) (mm) min 30 min 20 20 min Schrauben 6 x 40 (2 kpl.) 30 min Schrauben 6 x 16 (2 kpl.) Bohrungsdurchmesser Ø 3,5 mm Abbildung 3 Sicherheitsabstände Montagemaße Steine Leistung Saunaraum Mindestabstand von der Heizung minimum... -
Seite 9: Schalter Für Elektroheizung
Produkthandbuch Fonda STJ Stromversorgungs- Stromversorgungs- Stromversorgungs- kabel kabel kabel Leistung Sicherung Sicherung Sicherung H07RN –F/ 60245 H07RN –F/ 60245 H07RN –F/ 60245 IEC 66 IEC 66 IEC 66 mm² mm² mm² 400V 3N~ 230V 3~ 230V 1N~ / 2~ 5 x 1,5 3 x 10 4 x 2,5 3 x 16... -
Seite 10: Schaltdiagramm
Produkthandbuch Fonda STJ 2.14 Schaltdiagramm Lämpövastukset, Värmeelement, Tennid, Heating elements, Teho, Effekt Heizeelement, Resistores Térmicos, Éléments chauffants, Input, Potencia Elementy grzewcze, Kütteelement Leistung, Moc Vöimsus,Wejscie 230V Puissance SEPC63 SEPC 64 SEPC 65 1500W 2000W 2670W 1,2,3 1,2,3 1,2,3 B1 B2 B3 A1 A2 N 55 1 2 3 4 5 6... -
Seite 11: Ersatzteile Für Das Elektrische Saunaheizgerät Fonda Stj
Produkthandbuch Fonda STJ Ersatzteile für das elektrische Saunaheizgerät Fonda STJ Produkt- Ersatzteile Produktbezeichnung Fonda 450 STJ SKSM 600 STJ SKSM 800 STJ nummer 5509053 OYKF 1 Thermostat 5408013 OLHC 1 Netzanschluss 7812550 NLWD 1-1 Kabelklemme 7712000 NKWA 1 7309527 Uhr Drehschalter Thermostat 7309528 Drehschalter... -
Seite 12: Rohs
Produkthandbuch Fonda STJ 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
