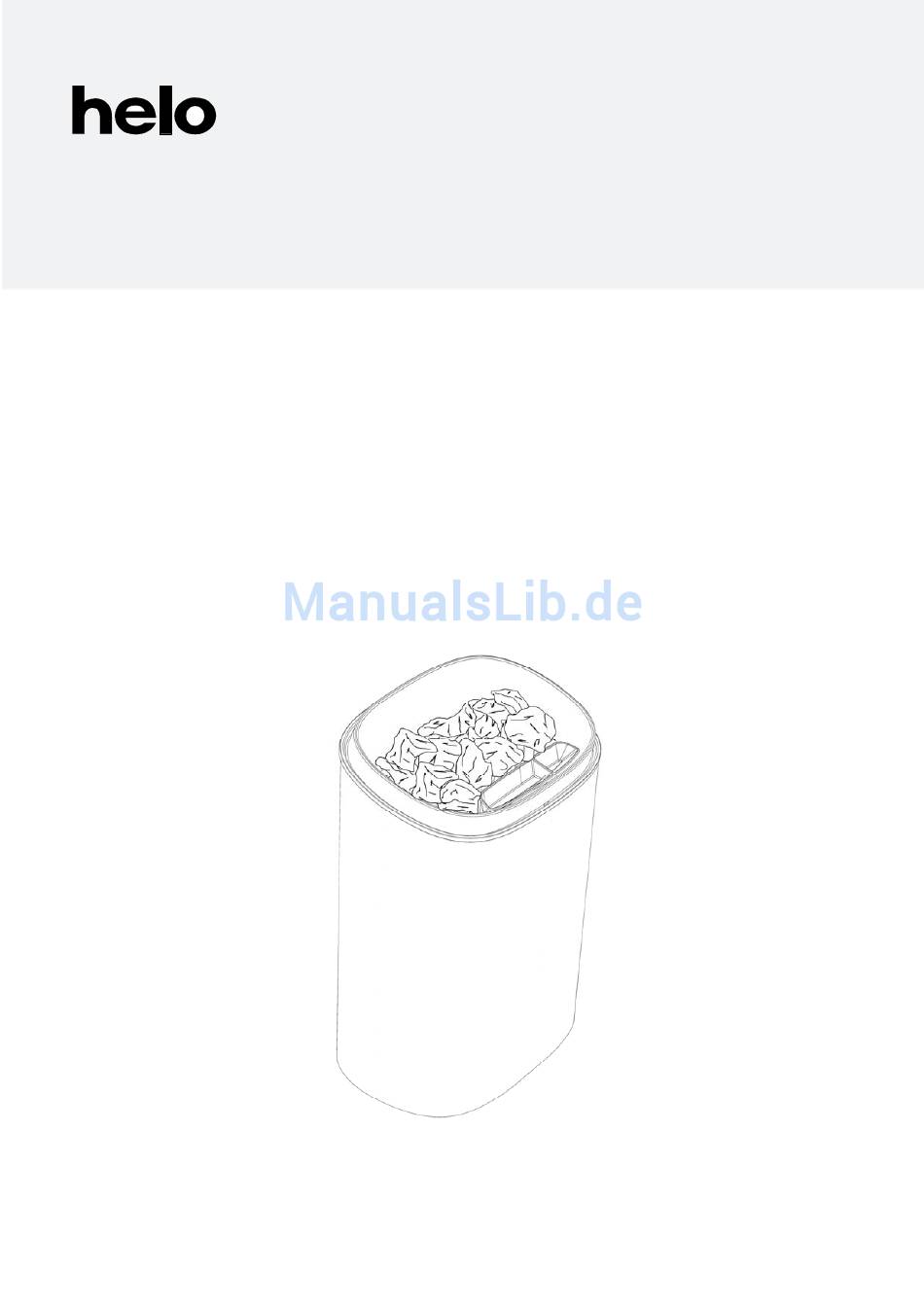

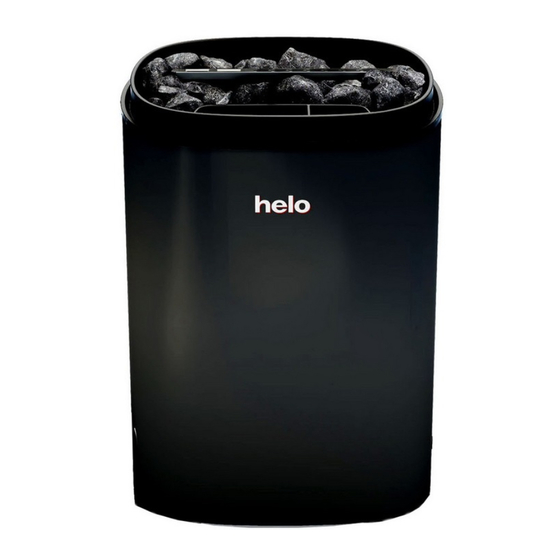

- Seite 1 GENUINE SAUNA & STEAM Installations und Benutzerhandbuch FONDA ELEKTRISCHES SAUNAHEIZGERÄT: 0315-44-040518 0315-66-040518 0315-80-040518 STEUERGERÄT: 1601-27 (T1) 314 SKCP 1-4 D...
-
Seite 2: Inhaltsverzeichnis
Installations- und Benutzerhandbuch FONDA Inhalt 1. Schnellanleitung zur Verwendung des Saunaheizgeräts 1.1. Vor jedem Saunagang müssen folgende Punkte überprüft werden 1.2. Bedienung des Saunaheizgerät 2. Informationen für Benutzer 2.1. Saunaraum 2.2. Empfohlene Belüftung des Saunaraums 2.3. Beheizen der Sauna 2.4. Saunasteine 2.5. -
Seite 3: Schnellanleitung Zur Verwendung Des Saunaheizgeräts
1.2. Bedienung des Saunaheizgerät Weitere Informationen finden Sie in der Gebrauchsanleitung des Steuergerät. Weitere Informationen rund um das Thema Sauna finden Sie auf unserer Website www.helo.fi. 2. Informationen für Benutzer Personen mit körperlichen oder geistigen Beeinträchtigungen, sensorischen Behinderungen oder wenig Erfahrung und Kenntnis des Gerätebetriebs (z. -
Seite 4: Installations- Und Benutzerhandbuch Fonda
Installations- und Benutzerhandbuch FONDA 2.2. Empfohlene Belüftung des Saunaraums 1000 mm 500 mm Abbildung. 1 Empfohlene Belüftung des Saunaraums 1. Saunaraum 3. Elektrisches Saunaheizgerät 5. Abluftkanal 2. Waschraum 4. Ablassventil 6. Tür zum Saunaraum 7. Hier kann auch ein Lüftungsventil eingebaut werden, das während des Aufheizens und Betriebs der Sauna ge- schlossen ist. -
Seite 5: Saunasteine
Installations- und Benutzerhandbuch FONDA 2.4. Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermeiden. Heizsteine sind ungleichmäßig geformt, um eine größere Verdampfungsfläche zu erzielen. -
Seite 6: Vorbereitungen Für Die Installation Des Saunaheizgeräts
Installations- und Benutzerhandbuch FONDA 3. Vorbereitungen für die Installation des Saunaheizgeräts Prüfen Sie vor der Installation des Saunaheizgeräts die folgenden Punkte: - Eingangsleistung des Heizgeräts (kW) und Raumvolumen des Saunaraums (m ). Die Empfehlungen zum Raumvolumen finden Sie in Tabelle 1 auf Seite 8. Die angegebenen Minimal- und Maximalvolumina dürfen nicht unter- bzw. -
Seite 7: Montageschritte
Installations- und Benutzerhandbuch FONDA 3.2 Montageschritte... -
Seite 8: Sicherheitsabstände Für Das Saunaheizgerät
Installations- und Benutzerhandbuch FONDA 3.3 Sicherheitsabstände für das Saunaheizgerät (mm) (mm) **) = Siehe auch *) = Absolute Messungen Abschnitt 3.4 20 min min 20 min 30 30 min Abbildung. 2 Sicherheitsabstände für das Saunaheizgerät Erforderliche Leistung Saunaraum Sicherheitsabsand min. Steinmenge Volymen Min. -
Seite 9: Einbau Von Steuergerät Und Sensor
Installations- und Benutzerhandbuch FONDA 3.4 Einbau von Steuergerät und Sensor Das Steuergerät ist über ein elektrisches Kabel mit dem Heizgerät verbunden. Das Steuergerät wird außerhalb der Saunakabine installiert. Der Sensor wird an der Wand der Sauna genau in der Mittellinie des Heizgeräts, 40 mm von der Decke entfernt, angebracht. -
Seite 10: Lage Der Anschlussdose Für Das Anschlusskabel Im Saunaraum
Installations- und Benutzerhandbuch FONDA 3.6 Lage der Anschlussdose für das Anschlusskabel im Saunaraum Sauna heizgerät Abbildung. 3 Lage der Anschlussdose A = vorgeschriebener Mindestabstand 1. Empfohlener Bereich für die Montage der Anschlussdose 2. In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen. 3. -
Seite 11: Prinzipbild Mit Steuergerät T1
Installations- und Benutzerhandbuch FONDA 3.7 Prinzipbild mit Steuergerät T1 Anschlussleiste Begrenzer Heizgerät Sensorkabel OLET 28 1 Blau 1 Blau 2 Weiß 2 Weiß 3 Rot 3 Rot 4 Gelb 4 Gelb Valk White Weiss Heizgerät Musta Svart Black Schwarz Vihreä Grön Green Grün... -
Seite 12: Stromlaufplan
Installations- und Benutzerhandbuch FONDA Stromlaufplan Teho, Effekt Lämpövastukset, Värmeelement, Tennid, Heating elements, Input, Potencia Heizeelement, Resistores Térmicos, Éléments chauffants, Leistung, Moc Elementy grzewcze, ТЭНы, Vöimsus,Wejscie Puissance 230 V власть SEPC SEPC SEPC 4,4 kW 230V - 240V 1N~ / 2~ 2200W 2200 W 2667 W... -
Seite 13: Rohs
Installations- und Benutzerhandbuch FONDA 2. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
