Powerline auf einer Phase der Haus-Verteilung

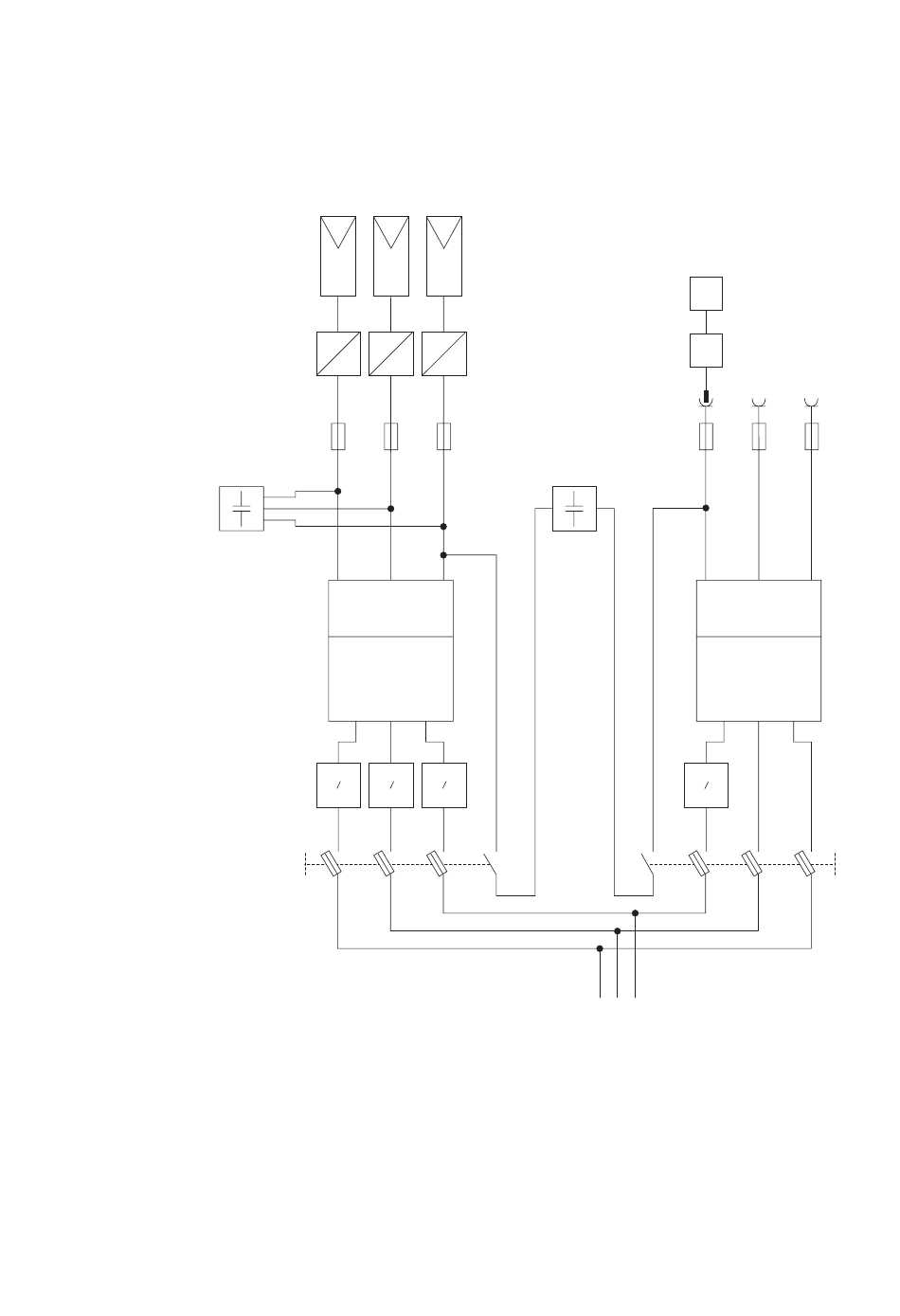

Bei diesem Aufbau werden die Daten aller Wechselrichter über einen Phasenkoppler
auf alle Leitungen der AC-Verkabelung der Wechselrichter eingekoppelt. Mit Hilfe
zweier SLS-Schalter mit Hilfskontakt und einem Phasenkoppler können die Daten
dann auf eine Phase der Hausverteilung eingekoppelt werden.
Solarzellen
Wechselrichter
Sicherungen
Phasenkoppler
Bandsperren
SLS-Schalter
mit Hilfskontakt
Bedienungsanleitung
= = =
~ ~ ~
PV-Zähler
kWh
3
~
~ ~ ~ ~ ~ ~
~ ~ ~
Elektrische Anschlüsse
Sunny WebBox
oder PC
SWR-COM-USB
Steckdosen
Zuleitung
Gebäudeanschluss
