Inhaltszusammenfassung für SMA SWR COM

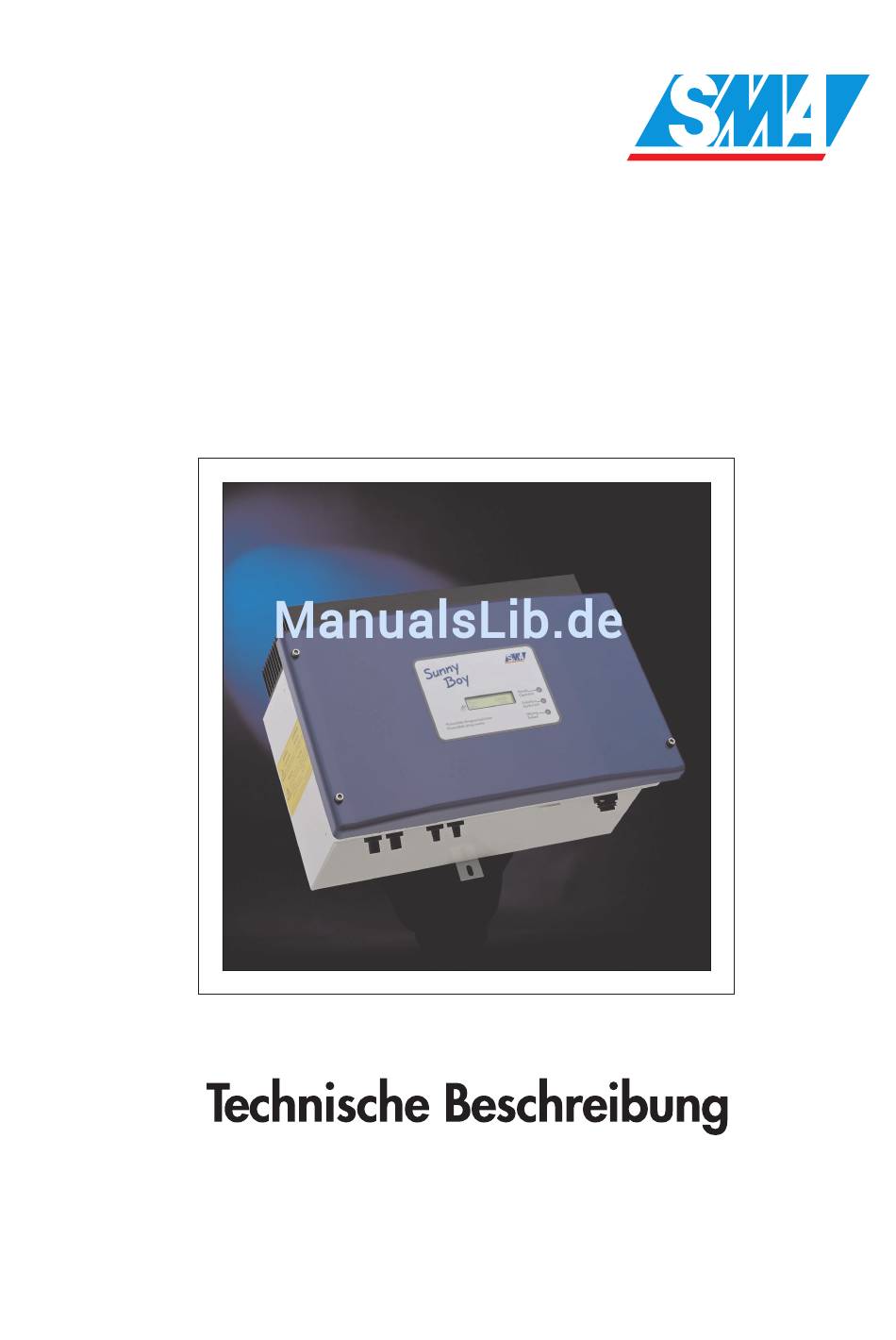

- Seite 1 SWR COM Steckermodem für die Kommunikation des Sunny Boy für die Netzleitung...
- Seite 3 SWR-COM Technische Beschreibung Ausgabe 1.2 Steckermodem SWR-COM für die Kommunika- tion des Sunny Boys über die Netzleitung SWRCOM-11:ED0104...
- Seite 4 Wegfall Kapitel "Garantiebedingungen und Salisbury Haftung", Ergänzung Kapitel "Kontakt" )A: Änderung aufgrund fehlerhafter Unterlagen oder Verbesserung der Unterlagen B: Änderung, die eine volle oder Vorwärts- Austauschbarkeit sicherstellt C: Änderungen, die die Austauschbarkeit einschränken oder ausschließen - 2 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH...
- Seite 5 Unter dem Symbol Achtung wird ein Sachverhalt aufgeführt, dessen Nichtbeachtung zur Beschädigung von Bauteilen oder zur Gefährdung von Personen führen kann. Beispiel: „Vor Öffnen des Gerätes auf jeden Fall Netzstecker ziehen!“ Dieses Symbol kennzeichnet ein Beispiel. - 3 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH...
-
Seite 6: Inhaltsverzeichnis
Sicherheitshinweis ..................7 Achtung! .....................7 Installation ....................8 Inbetriebnahme...................9 Mögliche Übertragungsstörungen ..............10 Starke Dämpfung des Trägersignals ............11 Phasenkopplung ..................12 Störsignal auf dem Stromnetz ..............14 Parallel arbeitende Netzkommunikation ...........15 Entstörung......................17 Technische Daten .....................20 Zubehör (optional): ...................21 Kontakt......................22 - 4 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 7: Beschreibung Der Netzleitungskommunikation
Hausnetz, sondern senden und empfangen gleichzeitig auch noch Informationen mittels eines hochfrequenten Trägersignals. So ist auch die nachträgliche Einrichtung eines Zentralrechners bzw. eine spätere Anlagenerweiterung durch zusätzliche PV- Felder und String-Wechselrichter vollkommen unproblematisch, denn das Kommunika- tionsnetz wächst automatisch mit. - 5 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 8: Vorrausetzungen
SWR-COM Technische Beschreibung 1.1 Vorrausetzungen Für die Einrichtung einer zentralen Datenverarbeitung Ihrer PV-Anlage benötigen Sie: • mindestens einen String-Wechselrichter Sunny Boy mit integriertem Netzleitungsmodem • das Steckermodem SWR-COM • einen PC (mind. 486, 4 MB RAM, COM1 und COM2, MS-DOS 5.x und MS-Windows 3.x oder höher) und •... -
Seite 9: Sicherheitshinweis
über die Netzleitung bieten wir Ihnen alternativ als Option eine Kommu- nikation über ein gesondertes Datenkabel (RS232 oder RS485) an. Wir behalten uns das Recht vor, Änderungen, die der Weiterentwicklung des Gerätes dienen, vorzunehmen. - 7 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 10: Installation
Leitungsstrang angeschlossen sind. Wählen Sie dann für das Steckermodem eine Steckdose aus, die am selben Strang, mindestens aber an derselben Phase ange- schlossen ist und möglichst dicht am Einspeisepunkt der Wechselrichter installiert ist. - 8 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 11: Inbetriebnahme
Die Datenabfrage über das Stromnetz eines Einfamilienhauses mit Entfernungen von 50 m und darüber hinaus ist auf dem beschriebenen Weg möglich. Unter ungünstigen Voraussetzungen oder in stark gestörten Netzen kann es jedoch zur Beeinträchtigung der Datenübertragung kommen. - 9 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 12: Mögliche Übertragungsstörungen
Beim Auftreten von Übertragungsfehlern zwischen Ihrem PC und den Sunny Boys, lesen Sie bitte zunächst dieses Kapitel und versuchen Sie im nächsten Schritt die Störquelle einzugrenzen, wie es in Kapitel 3 beschrieben wird. - 10 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 13: Starke Dämpfung Des Trägersignals
SWR-COM Technische Beschreibung 2.1 Starke Dämpfung des Trägersignals Die wohl häufigste Störung der Übertragung resultiert aus der Dämpfung des Träger- signals. Ursache dafür kann eine zu große Leitungslänge zwischen den Wechselrichtern und dem Steckermodem sein, meist sind es jedoch bestimmte Elektrogeräte, die an dieser Leitung angeschlossen sind. -
Seite 14: Phasenkopplung
Umweg über den Phasenkoppler ergeben sich insgesamt sehr lange Übertragungswege und • durch die hochfrequente Kopplung der drei Phasen wird auch der signalschwä- chende Einfluss der an den beiden anderen Phasen angeschlossenen Elektro- geräte verstärkt. - 12 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... - Seite 15 SWR-COM Technische Beschreibung 110 0E Betrieb Photovo 110 0E Betrieb Operati Photovo 110 0E Betrieb Operati Photovo Photovo ltaik-Str Operati Photovo ltaik-Str ltaic ingwech Photovo ltaik-Str ltaic ingwech ltaic ingwech string selrichte Erdschlu string inverter selrichte Erdschlu Earth string inverter selrichte Erdschlu Earth...
-
Seite 16: Störsignal Auf Dem Stromnetz
SWR-COM Technische Beschreibung 2.3 Störsignal auf dem Stromnetz Die Datenübertragung nutzt eine Trägerfrequenz von 132 kHz. Wenn andere Ver- braucher Signale in diesem Frequenzbereich auf das Netz geben, kann bei Über- schreiten eines gewissen Störpegels die Übertragung gestört werden. Diese Störsignale können durch Elektrogeräte des eigenen Haushalts erzeugt werden (ungenügend gefil- tertes Schaltnetzteil o. -
Seite 17: Parallel Arbeitende Netzkommunikation
(1). Eine weitere Verbesserung kann zusätzlich durch Dämpfungsmodule erreicht werden, die die Wirkung des Sperrfilters ergänzen, indem sie hochfrequente Signale gezielt dämpfen (2). Solch ein Dämpfungsmodul darf ausschließlich in dem Teil der Elektroinstallation montiert werden, wo sämtliche Übertragungssignale unerwünscht sind. - 15 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... - Seite 18 SWR-COM Technische Beschreibung 110 0E 110 0E Betrieb 110 0E Betrieb Photovo Betrieb Operati Photovo Photovo ltaik-Stri Operati Photovo Photovo ltaik-Stri Operati Photovo ltaik-Stri ltaic ngwechs string ltaic string ngwechs inverter elrichter Erdschlu ltaic ngwechs string inverter elrichter Erdschlu inverter elrichter Erdschlu Earth...
-
Seite 19: Entstörung
Geräte außerhalb der Hausverteilung hin (Gegenmaßnahme: Sperrfilter in den Leitungsabzweig). • Schalten Sie jetzt die Stromkreise einzeln und nacheinander wieder zu und ach- ten Sie auf das Auftreten von Störungen in der Kommunikation von Sunny Data. - 17 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... - Seite 20 Zahl und den Einfluss der Störquellen auf die Übertragungsstrecke. Bei sehr stark ge- störten Netzen sollte der Aufwand einer Entstörung dem Verlegen einer separaten Da- tenleitung gegenübergestellt werden. Die Sunny Boys können deshalb mit einer konven- - 18 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH...
- Seite 21 Verbindung mit der seriellen Schnittstelle Ihres PCs möglich ist. Alle zusätzlichen Komponenten (Trägerfrequenzsperre, Phasenkoppler, Fil- ter, Dämpfungsmodul) sind handelsübliche Artikel und können über den örtli- chen Elektroinstallationsfachhandel oder über SMA bezogen werden. Die Installation erfolgt in der Hausverteilung und muss von einem zugelassenen Elektrofachbetrieb durchgeführt werden.
-
Seite 22: Technische Daten
Einstecken in den COM1- oder COM2- Anschluss eines PCs (RS232) Der parallele Betrieb des Steckermodems mit anderen Geräten, die auch das Stromnetz zur Datenübertragung nutzen aber nicht das genormte Übertragungsprotokoll einhalten, ist normalerweise nicht möglich. - 20 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 23: Zubehör (Optional)
Technische Beschreibung 4.1 Zubehör (optional): • Schnittstellenadapter D-Sub Steckeradapter 9-polig auf 25-polig Zur Installation in der Hausverteilung: • Phasenkoppler Busch-Jaeger Elektro GmbH, Typ 6900-0-1201 • Trägerfrequenzsperre Busch-Jaeger Elektro GmbH, Typ 6900-0-0716 • Gerätefilter - 21 - SWRCOM-11:ED0104 SMA Regelsysteme GmbH... -
Seite 24: Kontakt
Technische Beschreibung 5 Kontakt Bei Fragen zum Sunny Boy und der PV-Anlagenüberwachung mit einem SWRCOM oder technischen Problemen können Sie sich gern an unsere Service-Hotline wenden. Bitte haben Sie folgende Daten zur Hand, wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp •...
