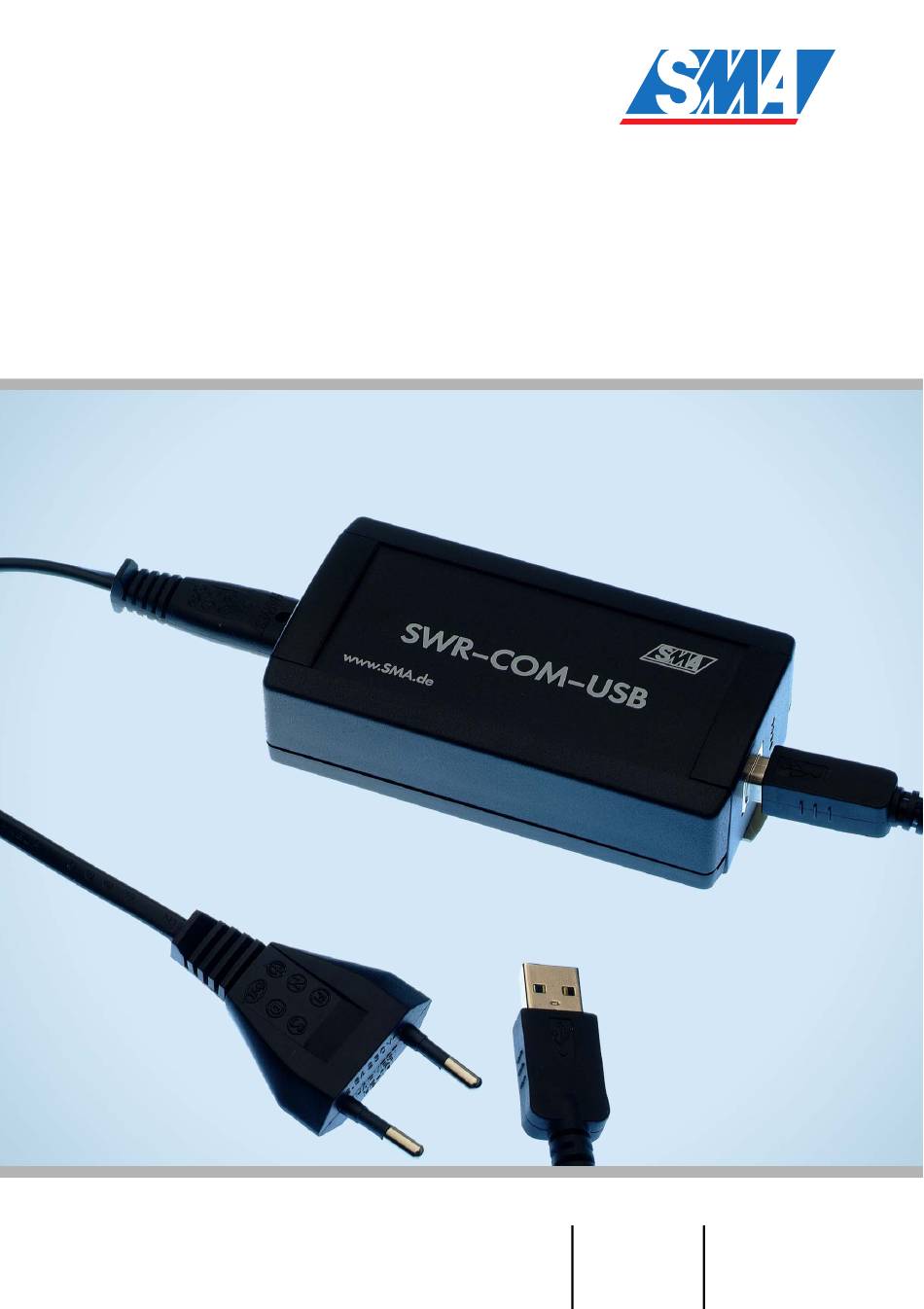

- Seite 1 SWR-COM-USB Powerline Steckermodem mit USB-Anschluss Bedienungsanleitung Version 1.0 SCUSB-11:ND1806 TB-SCOMUSB...
-
Seite 3: Inhaltsverzeichnis
6.1.1 SWR-COM-USB ....... . .25 USB-Störungen ........25 Kommunikationsstörungen . - Seite 4 Inhaltsverzeichnis Technologie AG Entsorgung ......29 Entsorgungshinweise ....... .29 Verpacken für den Versand .
-
Seite 5: Hinweise Zur Benutzung Dieser Anleitung
Dokument beschriebenen Tätigkeiten dürfen nur von Elektrofachkräfte ausge- führt werden und sind durch einen Gefahrenhinweis gekennzeichnet. 1.2 Gültigkeitsbereich Diese Bedienungsanleitung für das SWR-COM-USB gilt ab der Hardwareversion A. Sie finden die Hardwareversion auf dem Typenschild, wie in Kapitel 2.4.1 Typen- schild abgebildet. - Seite 6 Hinweise zur Benutzung dieser Anleitung Technologie AG Seite 6 SCUSB-11:ND1806 Bedienungsanleitung...
-
Seite 7: Das Swr-Com-Usb
Das SWR-COM-USB 2 Das SWR-COM-USB 2.1 Einsatzmöglichkeiten Das SWR-COM-USB ist ein Stecker-Modem, das die Kommunikation über Powerline zwischen SMA-Wechselrichtern und einer Sunny WebBox oder einem PC mit Sunny Data oder Sunny Data Control über das 230 V Netz (Powerline) der Hausinstallation ermöglicht. -
Seite 8: Funktionsübersicht
Das SWR-COM-USB Technologie AG 2.2 Funktionsübersicht Unterstützte Wechselrichter: • alle Sunny Boys vom Typ SB • alle Sunny Boys vom Typ SWR • alle Sunny Mini Central Anschluss an die Wechselrichter über: • Netzleitungskommunikation — Powerline (bis 1.000 m, max. 50 Wechselrichter) Anschluss an den PC bzw. -
Seite 9: Lieferumfang
D Wandhalterung E Schrauben und Dübel Bedienungsanleitung G SMA CD 2.4 Identifikation des SWR-COM-USB 2.4.1 Typenschild Sie können das SWR-COM-USB über das Typenschild identifi- zieren (siehe Abbildung rechts). Sie finden das Typenschild auf der Unterseite des Gerätes. Bedienungsanleitung SCUSB-11:ND1806 Seite 9... - Seite 10 Das SWR-COM-USB Technologie AG Seite 10 SCUSB-11:ND1806 Bedienungsanleitung...
-
Seite 11: Sicherheitshinweise
Beachten Sie bitte alle Betriebs- und Sicherheitshinweise in dieser Anleitung. Nichtbe- achtung kann Schäden am Gerät verursachen und eine Gefahr für Personen darstel- len. Benutzen Sie das SWR-COM-USB nur in trockener Umgebung, an- derenfalls besteht die Gefahr eines elektrischen Schlags. Das SWR-COM-USB darf nicht geöffnet oder umgebaut werden. - Seite 12 Sicherheitshinweise Technologie AG Seite 12 SCUSB-11:ND1806 Bedienungsanleitung...
-
Seite 13: Montage Des Swr-Com-Usb
Das SWR-COM-USB kann wahlweise als Tisch- oder Wandgerät genutzt werden. Für die Wandmontage benutzen Sie bitte die mitgelieferte Wandhalterung. Bei einem frei im Raum liegenden SWR-COM-USB besteht die Gefahr, dass sich die Kabelverbindungen lösen. Dies kann zu einer fehlerhaften Kommunikation führen. -
Seite 14: Aufstecken Des Swr-Com-Usb
Schieben Sie das SWR-COM-USB nach rechts, bis Sie hören wie der Hebel einrastet. Wenn Sie den 230 V Anschluss oder den USB-Stecker einstecken oder ziehen, halten Sie bitte das SWR-COM-USB fest. Anderenfalls kann das Gerät aus der Wandhalterung springen oder die Wand- halterung zerstört werden. -
Seite 15: Abnehmen Des Swr-Com-Usb
Schieben Sie das SWR-COM-USB nach rechts von der Wandhalterung herunter. Wenn Sie den 230 V Anschluss oder den USB-Stecker einstecken oder ziehen, halten Sie bitte das SWR-COM-USB fest. Anderenfalls kann das Gerät aus der Wandhalterung springen oder die Wand- halterung zerstört werden. - Seite 16 Montage des SWR-COM-USB Technologie AG Seite 16 SCUSB-11:ND1806 Bedienungsanleitung...
-
Seite 17: Elektrische Anschlüsse
Alle Arbeiten am Wechselrichter dürfen nur von Elektrofachkräften durchgeführt werden! Beachten Sie alle Sicherheitshinweise in der Wechselrichter-Dokumentation. Damit die Wechselrichter Daten über das SWR-COM-USB senden können muss in je- dem Wechselrichter ein NLM Piggy-Back eingebaut sein. Der Anschluss des SWR-COM-USB erfolgt über das 230 V Netz. -
Seite 18: Empfehlungen Zur Verkabelung
Bandsperren sperren die Netzleitungskommunikation ab. Es kann somit ein Anlagen- und Hausnetz aufgebaut werden, das von Netzleitungskommunikations-Geräten aus der Nachbarschaft nicht gestört werden kann. SMA empfiehlt generell den Einsatz von Bandsperren auf allen verwendeten Phasen, da diese auch zukünftigen Störun- gen entgegenwirken. -
Seite 19: Verdrahtungspläne
Technologie AG Elektrische Anschlüsse 5.1.2 Verdrahtungspläne Powerline auf einer Phase der PV-Verteilung Bei diesem Aufbau wird das SWR-COM-USB direkt an die Leitung angeschlossen, die vom Wechselrichter zum Zähler geht. Sunny WebBox Solarzellen oder PC SWR-COM-USB Steckdose Wechselrichter Sicherungen PV-Zähler Bandsperre... -
Seite 20: Powerline Auf Drei Phasen Der Pv-Verteilung
Technologie AG Powerline auf drei Phasen der PV-Verteilung Bei diesem Aufbau wird das SWR-COM-USB direkt an eine der Leitungen angeschlos- sen, die vom Wechselrichter zum Zähler gehen. Die Daten der Wechselrichter, die an andere Phasen angeschlossen sind, werden über einen Phasenkoppler eingekop- pelt. -
Seite 21: Powerline Auf Einer Phase Der Haus-Verteilung
Leitungen der AC-Verkabelung der Wechselrichter eingekoppelt. Mit Hilfe zweier SLS-Schalter mit Hilfskontakt und einem Phasenkoppler können die Daten dann auf eine Phase der Hausverteilung eingekoppelt werden. Solarzellen Sunny WebBox oder PC Wechselrichter SWR-COM-USB Steckdosen Sicherungen Phasenkoppler PV-Zähler Haus-Zähler Bandsperren... -
Seite 22: Powerline Auf Drei Phasen Der Haus-Verteilung
Phase der Hausverteilung eingekoppelt werden. Anschließend werden dann noch die drei Phasen der Hausverteilung untereinander mit einem Phasenkopp- ler verbunden. Dieser Aufbau ist auch zweiphasig möglich. Sunny WebBox Solarzellen oder PC SWR-COM-USB Wechselrichter Steckdosen Sicherungen Phasenkoppler PV-Zähler Haus-Zähler... -
Seite 23: Anschluss An Die Sunny Webbox
Beachten Sie alle Hinweise der Sunny WebBox-Dokumentation. Bitte verwenden Sie das USB Kabel, das mit dem SWR-COM-USB geliefert wurde. Stecken Sie das eine Ende des USB-Kabels in den SWR-COM-USB und das andere Ende in die Sunny WebBox. R -C O M -U... -
Seite 24: Anschluss An Den Pc
Bitte legen Sie die mitgelieferte SMA CD in Ihr CD-ROM Laufwerk, anderfalls kann der Treiber nicht installiert werden. Nach dem erstmaligen Anschluss des SWR-COM-USB an Ihren PC erscheint ein Fens- ter, das Sie durch die Treiberinstallation führt. Wenn Sie nach dem Speicherort des Treibers gefragt werden, dann geben Sie bitte das CDROM-Laufwerk an. -
Seite 25: Fehlersuche/Problemlösung
Die Betriebssystemversion der Sunny WebBox ist veraltet, bitte führen Sie ein Update wie in der Dokumentation der Sunny WebBox beschrieben durch Bei Betrieb am PC: Der Treiber für das SWR-COM-USB ist nicht auf dem PC installiert. blinkt Es werden Daten über Powerline gesendet blinkt Es werden Daten über Powerline empfangen... -
Seite 26: Kommunikationsstörungen
Lösung nach der Anderen, es ist möglich, das bereits der erste oder zweite Hin- weis das Kommunikationsproblem behebt. • Ziehen Sie den Netz-Stecker des SWR-COM-USB aus der Steckdose und stecken Sie ihn um 180° gedreht wieder ein. • Schließen Sie benachbarte Geräte über ein Verlängerungskabel oder... -
Seite 27: Wartung Und Reinigung
Das SWR-COM-USB erfordert keinerlei Wartungstätigkeiten. 7.2 Reinigung Trennen Sie das SWR-COM-USB vor der Reinigung von der Netzspannung und der Sunny WebBox beziehungsweise dem PC. Um das SWR-COM-USB zu reinigen, ver- wenden Sie ein leicht feuchtes Tuch. Achten Sie darauf, dass das Tuch aus kratzfrei- em Stoff besteht, damit die Oberfläche nicht beschädigt wird. - Seite 28 Wartung und Reinigung Technologie AG Seite 28 SCUSB-11:ND1806 Bedienungsanleitung...
-
Seite 29: Entsorgung
Technologie AG Entsorgung 8 Entsorgung 8.1 Entsorgungshinweise Entsorgen Sie das SWR-COM-USB bitte in einem fachgerechten Entsorgungsbetrieb. 8.2 Verpacken für den Versand Bitte achten Sie darauf, eine transportsichere Verpackung (nach Möglichkeit die Ori- ginalverpackung) für die Rücksendung zu verwenden. Bedienungsanleitung SCUSB-11:ND1806... - Seite 30 Entsorgung Technologie AG Seite 30 SCUSB-11:ND1806 Bedienungsanleitung...
-
Seite 31: Technische Daten
Klasse 122 gemäß EN 50065-1 Maße Größe 10,5 cm x 5,5 cm x 3 cm (Breite x Höhe x Tiefe) Das SWR-COM-USB benötigt jeweils ca. 5 cm Raum rechts und links für Kabel, diese kommen zur Breite da- Gewicht 80 g (ohne Kabel) Spannungsversorgung über USB... -
Seite 32: Ce-Konformitätserklärung
Gerätesicherheit: DIN EN 60950-1 Die oben aufgeführten Geräte werden daher mit einem CE-Zeichen ausgestattet. Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von SMA · umgebaut, ergänzt oder in sonstiger Weise verändert wird, · und/oderBauteile, die nicht zum SMA Zubehör gehören, in das Produkt eingebaut werden, ·... -
Seite 33: Kontakt
Helfen Sie uns Ihnen zu helfen, indem Sie folgende Informationen zur Hand haben, wenn Sie uns anrufen: • Typ des Wechselrichters oder der Wechselrichter und Seriennummer • Typ der angeschlossenen Module • Seriennummer des SWR-COM-USB • Firmwareversion der Sunny WebBox Adresse: SMA Technologie AG Hannoversche Str. -
Seite 34: Haftungsausschluss
Technologie AG zulässig. Eine Unterlizensierung der Software ist nicht zulässig. Haftungsbeschränkung: Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folge- schäden, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten. - Seite 36 Fax: +49 561 9522 4040 E-Mail: Info@SMA.de Freecall: 0800 SUNNYBOY Freecall: 0800 7 8 6 6 9 2 6 9 SMA America, Inc. SMA Ibérica Tecnología Solar, S.L. Grass Valley, Kalifornien, USA Barcelona, Spanien E-Mail: Info@SMA-America.com E-Mail: Info@SMA-Iberica.com SMA Solar Technology China SMA Italia, S.r.L.
