Elektrische Anschlüsse

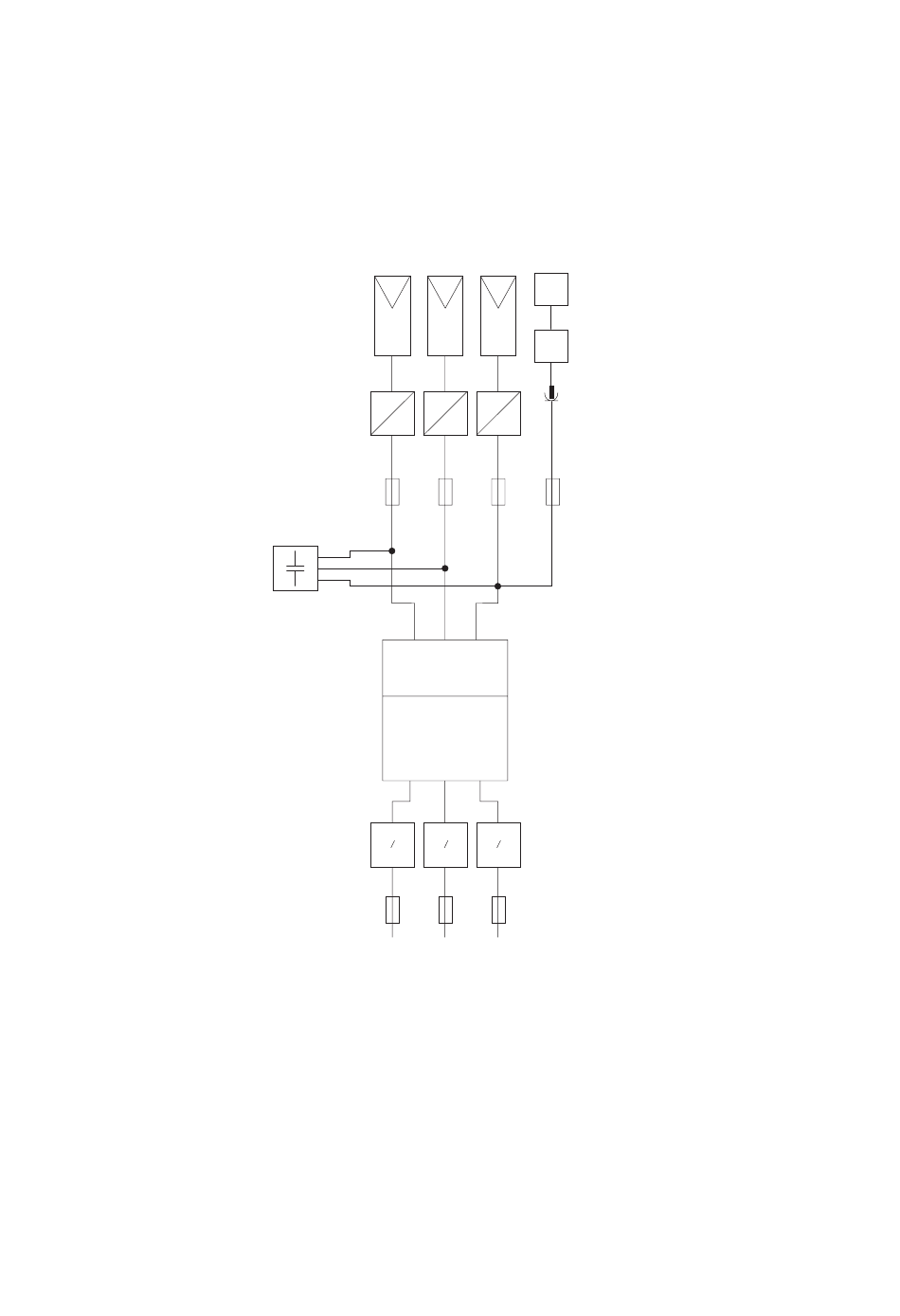

Powerline auf drei Phasen der PV-Verteilung
Bei diesem Aufbau wird das SWR-COM-USB direkt an eine der Leitungen angeschlos-
sen, die vom Wechselrichter zum Zähler gehen. Die Daten der Wechselrichter, die
an andere Phasen angeschlossen sind, werden über einen Phasenkoppler eingekop-
pelt.
Dieser Aufbau ist auch zweiphasig möglich.
Solarzellen
Wechselrichter
Sicherungen
Phasenkoppler
Bandsperren
Vorsicherungen
Seite 20
SCUSB-11:ND1806
=
=
=
~
~
~
PV-Zähler
kWh
3
~
~ ~
~ ~
~ ~
~
~
~
Einspeisepunkt/
Einspeiseleitung
SMA
Technologie AG
Sunny WebBox
oder PC
SWR-COM-USB
Steckdose
