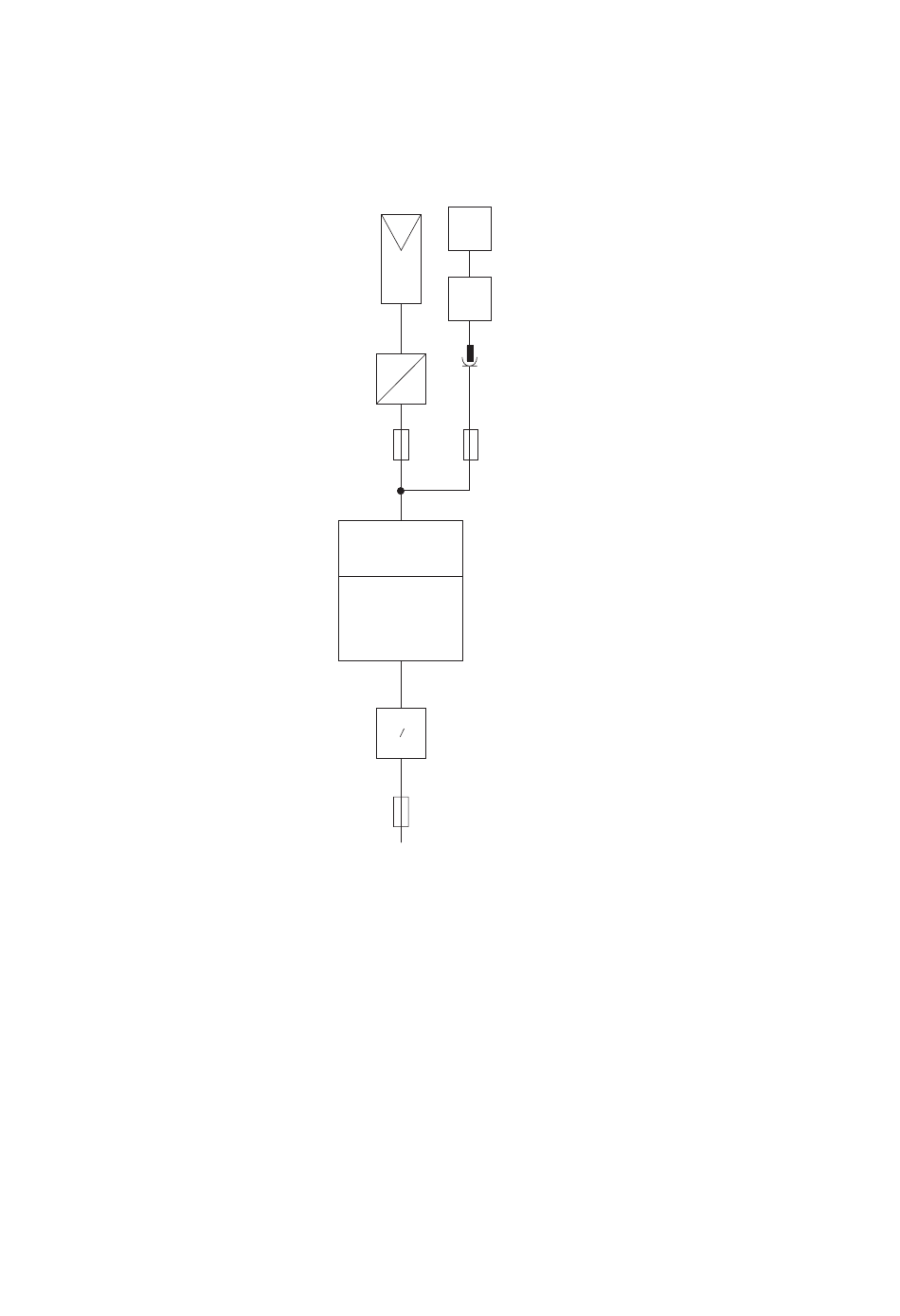

5.1.2 Verdrahtungspläne
Powerline auf einer Phase der PV-Verteilung
Bei diesem Aufbau wird das SWR-COM-USB direkt an die Leitung angeschlossen, die
vom Wechselrichter zum Zähler geht.
Solarzellen
Wechselrichter
Sicherungen
Bandsperre
Vorsicherung
Bedienungsanleitung
=
~
PV-Zähler
kWh
1
~
~ ~
~
Einspeisepunkt/
Einspeiseleitung
Elektrische Anschlüsse
Sunny WebBox
oder PC
SWR-COM-USB
Steckdose
SCUSB-11:ND1806
Seite 19
