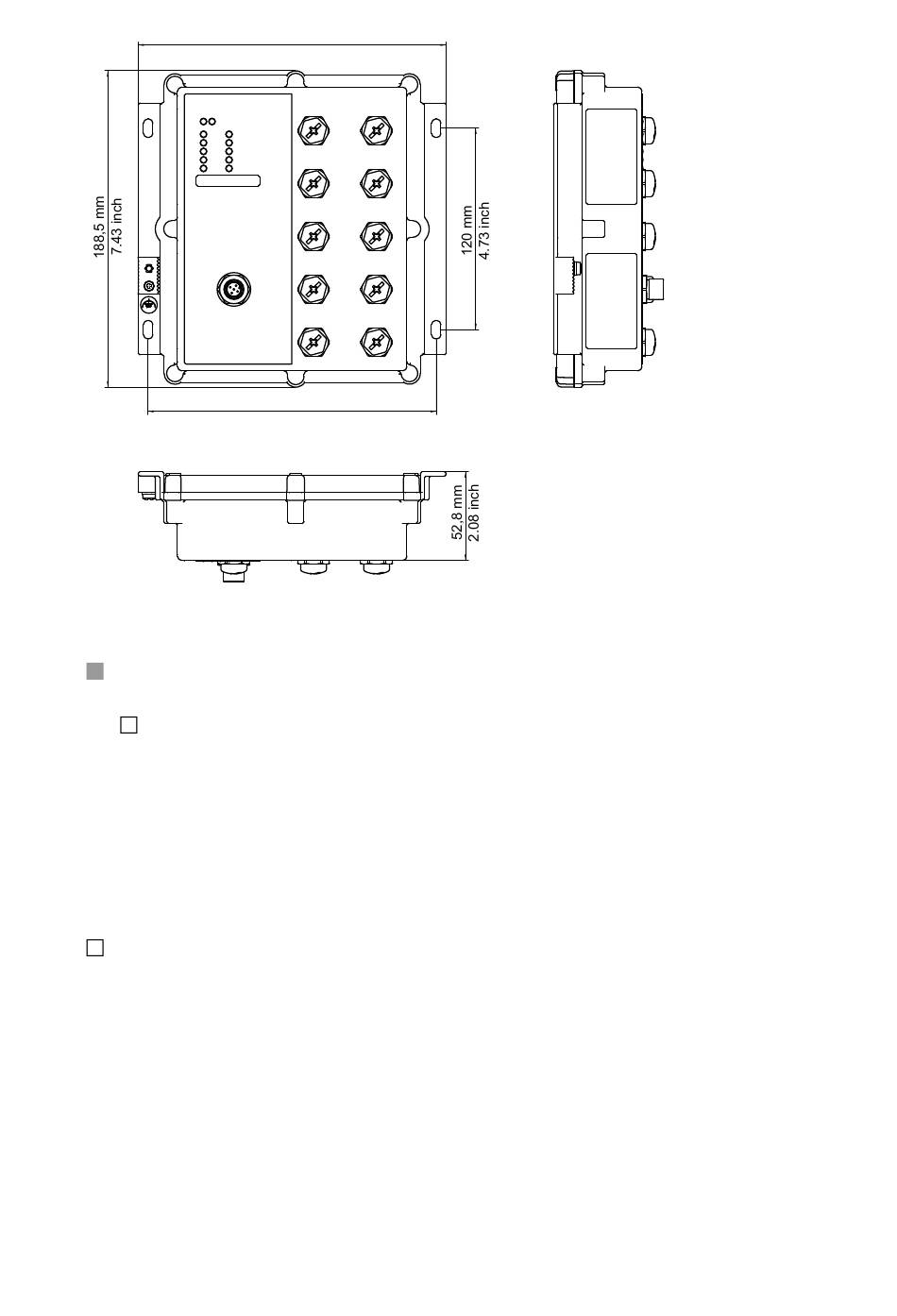

Abb. 1: Abmessungen
Erdung des Gerätes
Die Erdung des Gerätes erfolgt über die separate Erdungsschraube (M3).
Verwenden Sie Zahnscheiben für eine elektrisch gut leitende
Verbindung.
Hinweis: Die Schirmungsmasse der anschließbaren Twisted-Pair-
Leitungen ist elektrisch leitend mit dem Gehäuse verbunden.
2.1.4 Anschluss der Versorgungsspannung,
Inbetriebnahme
Montieren Sie den Stecker für die Versorgungsspannung an der Frontsei-
te des Gerätes.
Mit dem Anlegen der Versorgungsspannung nehmen Sie das Gerät in
Betrieb.
2.1.5

Anschluss der Datenleitungen

An den Ports des Gerätes können Sie über Twisted-Pair-Kabel Endgeräte
oder weitere Segmente anschließen.
OS20-Unmanaged
Release 03 12/10
