Hinweis: Stellen Sie sicher, dass das extern vorgeschaltete Netzteil eine der
folgenden Bedingungen erfüllt:
NEC Class 2
Limited Power Source nach EN60950-1
Abbildung Pin
1
2
3
4
5

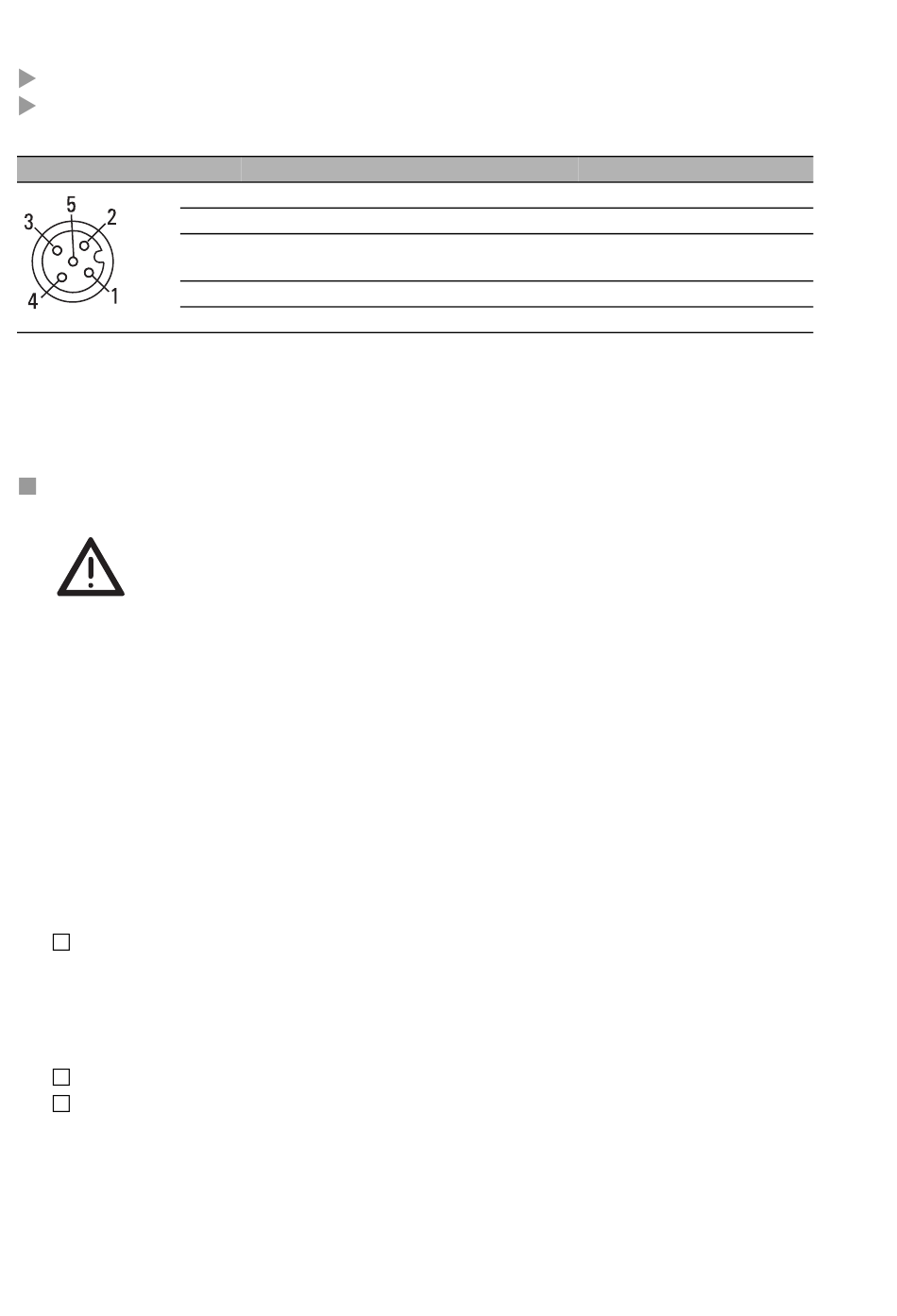

Tab. 5: Pinbelegung des 5-poligen M12-Steckers zum Anschluss der Versor-
gungsspannung
2.1.3 Montage des Gerätes, Erdung
Montage des Gerätes
Warnung!
Installieren Sie das Gerät bei Umgebungstemperaturen größer
als 55 °C ausschließlich in „Betriebsstätten mit beschränktem
Zutritt" nach EN 60950-1.
Hinweis: Um die offenliegenden Kontakte der noch nicht montierten
Komponenten vor Verschmutzung zu schützen, fügen Sie die einzelnen
Komponenten des Systems an einem trockenen und sauberen Arbeits-
platz zusammen. Verschließen Sie nicht verwendete Ports mit den im Lie-
ferumfang enthaltenen Abdeckkappen.
Hinweis: Steckverbinder sind keine Lasttrenneinrichtungen. Stecken Sie
daher zuerst den Steckverbinder auf den Spannungsversorgungsstecker
und schalten Sie dann die Versorgungsspannung zu.
Wählen Sie den Montageort so, dass die in den Technischen Daten
angegebenen klimatischen Grenzwerte eingehalten werden.
Achten Sie darauf, dass dem Gerät durch die Umgebung keine Wär-
me zugeführt wird. Die Montage auf temperaturisolierendem Material
ist möglich.
Bereiten Sie die Bohrlöcher am Einbauort vor.
Montieren Sie das Gerät auf einer ebenen Fläche mit vier M5-
Schrauben.
14
Funktion
Plus-Pol der Versorgungsspannung
Nicht angeschlossen
Minus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Nicht angeschlossen
Versorgungsspannung
Versorgungsspannung 1
—
Versorgungsspannung 1
und 2
Versorgungsspannung 2
—
