Hirschmann RSPL20 series Anwenderhandbuch

Industrial ethernet rail switch power lite
Inhaltsverzeichnis
Anwender-Handbuch
Installation
Industrial Ethernet Rail Switch Power Lite
RSPL20/30
Installation RSPL20/30
Technische Unterstützung
Release 12 12/2019
https://hirschmann-support.belden.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hirschmann RSPL20 series

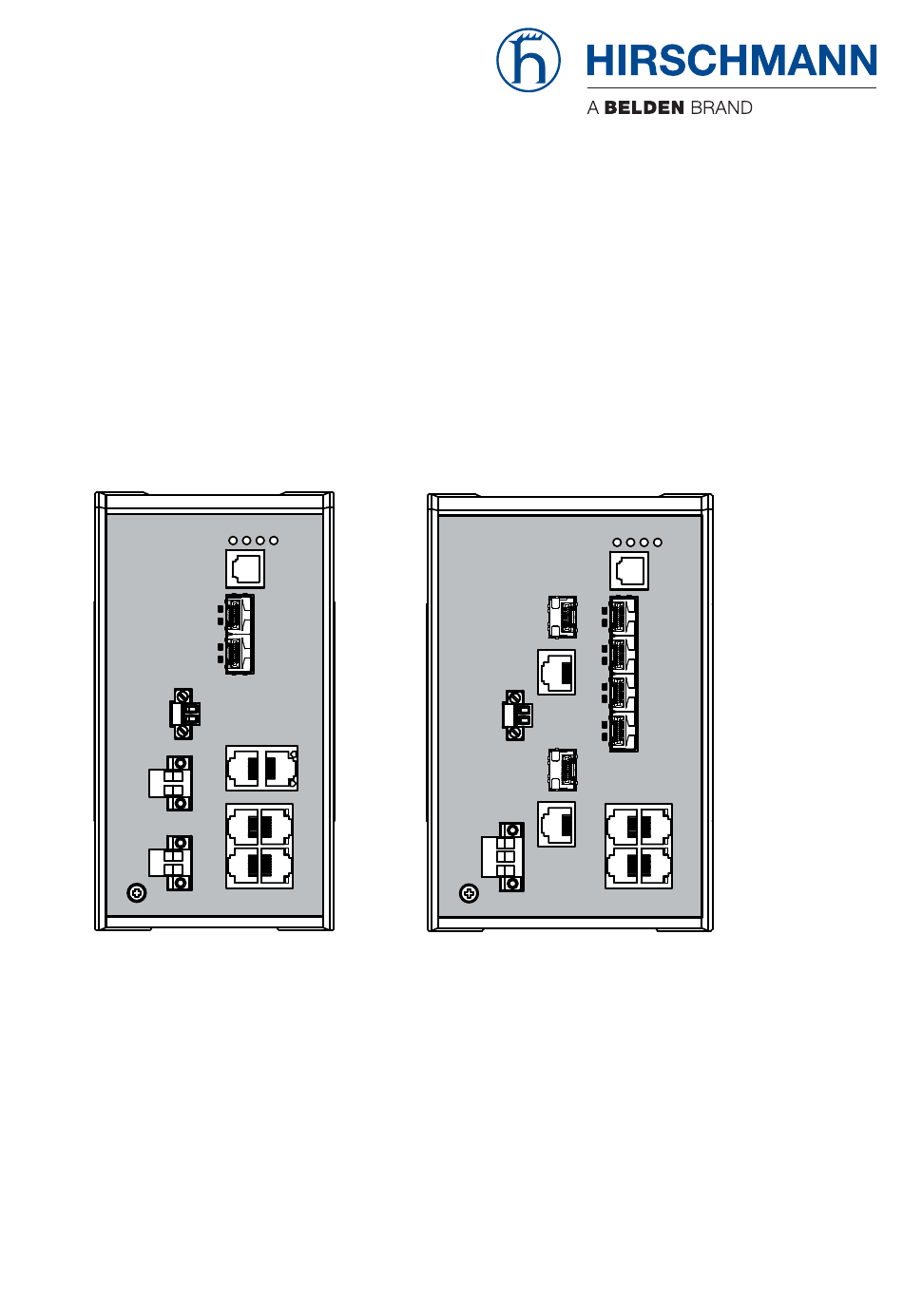

  • Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch Power Lite RSPL20/30 Installation RSPL20/30 Technische Unterstützung Release 12 12/2019 https://hirschmann-support.belden.com...
  • Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Allgemeine Beschreibung Gerätename und Produktcode Geräteansichten 1.3.1 Vorderansicht 1.3.2 Rückansicht Spannungsversorgung 1.4.1 Versorgungsspannung Merkmalswert M9 1.4.2 Versorgungsspannung Merkmalswert TT 1.4.3 Versorgungsspannung Merkmalswert CC Ethernet-Ports 1.5.1 Gigabit-Combo-Port (optional) 1.5.2 100-Mbit/s-LWL-Port Anzeigeelemente 1.6.1 Gerätestatus 1.6.2 Port-Status Management-Schnittstellen 1.7.1 V.24-Schnittstelle (externes Management) 1.7.2 SD-Karten-Schnittstelle...
  • Seite 4 Klemmblöcke verdrahten 2.5.1 Versorgungsspannung Merkmalswert M9 2.5.2 Versorgungsspannung Merkmalswert CC 2.5.3 Versorgungsspannung Merkmalswert TT 2.5.4 Signalkontakt Gerät in Betrieb nehmen Datenkabel anschließen Beschriftungsfeld ausfüllen Grundeinstellungen vornehmen Upgrade der Software Überwachung der Umgebungslufttemperatur Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Allgemeine technische Daten Maßzeichnungen...
  • Seite 5: Sicherheitshinweise

     Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb.  Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch   Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses...
  • Seite 6: Anforderungen An Den Installationsort

    Anforderungen an den Installationsort   Bauen Sie das Gerät in eine Brandschutzumhüllung gemäß EN 60950-1 ein.  Ausschließlich für Gerätevarianten mit Versorgungsspannung Merkmalswert M9: Siehe „Gerätename und Produktcode” auf Seite 15. Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhaltungspersonal Zugang hat.
  • Seite 7: Voraussetzungen Für Das Anschließen Elektrischer Leiter

    Erden  Die Erdung des Gerätes erfolgt über einen eigenen Erdungsanschluss am Gerät.  Erden Sie das Gerät, bevor Sie weitere Kabel anschließen.  Trennen Sie die Erdung von allen Kabeln zuletzt. Schirmungsmasse  Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair- Kabels ist elektrisch leitend mit dem Erdungsanschluss an der Front- blende verbunden.
  • Seite 8: Voraussetzungen Für Das Anschließen Der Versorgungsspannung

    Voraussetzungen für das Anschließen der  Versorgungsspannung Gerätevariante Voraussetzungen Alle Varianten Alle folgenden Voraussetzungen sind erfüllt:  Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen Spannung.  Die Spannungsversorgung entspricht der Überspannungskategorie I oder II.  Die Spannungsversorgung besitzt eine leicht zugängliche Trenn- vorrichtung (beispielsweise einen Schalter oder eine Steckeinrich- tung).
  • Seite 9 Gerätevariante Voraussetzungen Ausschließlich Wenn Sie 2 unabhängige Spannungsquellen anschließen, stellen Sie Gerätevarianten mit sicher, dass der Minuspol der Spannungsquellen geerdet ist. Das Nicht- Versorgungsspan- beachten dieser Anweisung kann zu Materialschäden führen. nung Merkmalswert Der Leiterquerschnitt des Spannungsversorgungskabels am Versor- gungsspannungseingang beträgt mindestens 0,75 mm² (Nordamerika: AWG18).
  • Seite 10: Versorgungsspannung

    über die Bereitstellung elektrischer Betriebsmittel zur Verwen- dung innerhalb bestimmter Spannungsgrenzen auf dem Markt. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland www.hirschmann.com...
  • Seite 11: Led- Oder Laser-Komponenten

    Anmerkung: Voraussetzung für die Einhaltung der EMV-Grenzwerte ist die strikte Einhaltung der in dieser Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien. LED- oder Laser-Komponenten  LED- oder LASER-Komponenten gemäß IEC 60825-1 (2014): LASER KLASSE 1 - CLASS 1 LASER PRODUCT. LICHT EMITTIERENDE DIODE KLASSE 1 - CLASS 1 LED PRODUCT FCC-Hinweis ...
  • Seite 12: Über Dieses Handbuch

    Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Dokumentation, die im „Anwender-Handbuch Installation“ erwähnt wird und Ihrem Gerät nicht in ausgedruckter Form beiliegt, finden Sie als PDF-Dateien zum Download im Internet unter https://www.doc.hirschmann.com Installation RSPL20/30 Release 12 12/2019...
  • Seite 13: Legende

    Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen:  Aufzählung Arbeitsschritt  Zwischenüberschrift  Installation RSPL20/30 Release 12 12/2019...
  • Seite 14: Beschreibung

     Telnet  V.24-Schnittstelle (lokal am Gerät)  Netzmanagement-Software (beispielsweise HiVision) Die Netzmanagement-Software Industrial HiVision bietet Ihnen Möglich- keiten zur komfortablen Konfiguration und Überwachung. Weitere Infor- mationen finden Sie im Internet auf den Hirschmann-Produktseiten: http://www.hirschmann.com/de/QR/INET-Industrial-HiVision Installation RSPL20/30 Release 12 12/2019...
  • Seite 15: Gerätename Und Produktcode

    Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien zum Download im Internet unter https:// www.doc.hirschmann.com Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Gerätename und Produktcode Der Gerätename entspricht dem Produktcode. Der Produktcode setzt sich zusammen aus Merkmalen mit festgelegten Positionen.
  • Seite 16 21 ... 22 Zulassungen und Entnehmen Sie die Zulassungen und Eigenerklärungen, die Eigenerklärungen im Detail auf Ihr Gerät zutreffen, einer separaten Übersicht. Siehe Tabelle 5 auf Seite 16. 23 ... 24 Kundenspezifische Hirschmann Standard Version Tab. 4: Gerätename und Produktcode Anwendungsfall Zulassungen und Merkmalswert Eigenerklärungen...
  • Seite 17: Geräteansichten

    Geräteansichten 1.3.1 Vorderansicht Vorderansicht: links: Gerätevarianten RSPL20..2Z6YT..CC..rechts: Gerätevarianten RSPL20..2Z6TT..M9..LED-Anzeigeelemente für Gerätestatus V.24-Schnittstelle Uplink-Ports 2 × SFP-Schacht für 100-Mbit/s-LWL-Verbindungen Sonstige Ports alternativ, Portkonfiguration 2 × SFP-Schacht für 100-Mbit/s-LWL- abhängig von Merkmalswert: Verbindungen Gerätevariante 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair- Verbindungen Portkonfiguration 6 ×...
  • Seite 18 Versorgungsspannungsanschluss alternativ, Versorgungsspan-  2 Spannungseingänge für redundante abhängig von nung Merkmalswert: Spannungsversorgung  2-poliger Klemmblock Gerätevariante Versorgungsspan-  2 Spannungseingänge für redundante nung Merkmalswert: Spannungsversorgung  2-poliger Klemmblock Versorgungsspan-  1 Spannungseingang  nung Merkmalswert: 3-poliger Klemmblock Anschluss für den Signalkontakt Vorderansicht: links: Gerätevarianten RSPL30..2O7YT..CC..
  • Seite 19: Rückansicht

    Versorgungsspannungsanschluss alternativ, Versorgungsspan-  2 Spannungseingänge für redundante abhängig von nung Merkmalswert: Spannungsversorgung  2-poliger Klemmblock Gerätevariante Versorgungsspan-  2 Spannungseingänge für redundante nung Merkmalswert: Spannungsversorgung  2-poliger Klemmblock Versorgungsspan-  1 Spannungseingang  nung Merkmalswert: 3-poliger Klemmblock Anschluss für den Signalkontakt 1.3.2 Rückansicht Steckplatz für SD-Karte...
  • Seite 20: Spannungsversorgung

    Spannungsversorgung Informationen zum Merkmalswert finden Sie hier: „Gerätename und Produktcode” auf Seite 15 1.4.1 Versorgungsspannung Merkmalswert M9 Zur Spannungsversorgung des Gerätes steht zur Verfügung:  1 × 3-poliger Klemmblock Informationen zum Anschließen der Versorgungsspannung finden Sie hier: Siehe „Versorgungsspannung Merkmalswert M9” auf Seite 31. 1.4.2 Versorgungsspannung Merkmalswert TT Zur redundanten Spannungsversorgung des Gerätes steht zur Verfügung:...
  • Seite 21: Ethernet-Ports

    Ethernet-Ports An den Geräte-Ports können Sie über Twisted-Pair-Kabel oder Lichtwellen- leiter (LWL) Endgeräte oder weitere Segmente anschließen. 1.5.1 Gigabit-Combo-Port (optional) Sie haben die Möglichkeit, an einem Combo-Port alternativ ein Twisted-Pair- Kabel über eine RJ45-Buchse oder einen Lichtwellenleiter über einen SFP-Transceiver anzuschließen. Mit dem Einsetzen eines SFP-Transceivers deaktivieren Sie automatisch die korrespondierende Twisted-Pair-Schnittstelle.
  • Seite 22: 100-Mbit/S-Lwl-Port

    Funktion BI_DB+ BI_DB− BI_DA+ BI_DD+ BI_DD− BI_DA− BI_DC+ BI_DC− Tab. 7: Pinbelegung 10/100/1000-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, 1000- Mbit/s-Modus, MDI-X-Modus 100/1000-Mbit/s-LWL-Port  Dieser Port ist als SFP-Schacht ausgeführt. Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo- nenten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE- SX/1000BASE-LX anzuschließen. Dieser Port unterstützt: ...
  • Seite 23: Anzeigeelemente

    Anzeigeelemente Nach dem Anlegen der Versorgungsspannung startet die Software und initi- alisiert das Gerät. Danach führt das Gerät einen Selbsttest durch. Während dieser Aktionen leuchten die unterschiedlichen LEDs auf. 1.6.1 Gerätestatus Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion des gesamten Gerätes haben.
  • Seite 24: Port-Status

    1.6.2 Port-Status Diese LEDs zeigen Port-bezogene Informationen an. Die LEDs befinden sich direkt an den Ports. Anzeige Farbe Aktivität Bedeutung Link-Status — keine Gerät erkennt einen ungültigen oder fehlen- den Link grün leuchtet Gerät erkennt einen gültigen Link blinkt 1 × pro Periode Port ist auf Stand-by geschaltet blinkt 3 ×...
  • Seite 25: Management-Schnittstellen 1.7.1 V.24-Schnittstelle (Externes Management)

    Siehe „Zubehör” auf Seite 52. Über die Position am Gerät informiert Sie „Rückansicht” auf Seite Auf der Vorderseite des Gerätes befindet sich eine LED-Anzeige, die Sie über den Status der Schnittstelle informiert. Setzen Sie ausschließlich SD-Karten von Hirschmann ein. Installation RSPL20/30 Release 12 12/2019...
  • Seite 26: Signalkontakt

    In der Konfiguration des Gerätes legen Sie fest, wie das Gerät den Signal- kontakt verwendet. Detaillierte Informationen zu Anwendungsmöglichkeiten und Konfiguration des Signalkontaktes finden Sie in der Software-Benutzerdokumentation. Die Software-Benutzerdokumentation finden Sie als PDF-Dateien zum Down- load im Internet unter https://www.doc.hirschmann.com Installation RSPL20/30 Release 12 12/2019...
  • Seite 27: Installation

    Installation Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfi- gurieren:  Paketinhalt prüfen  SD-Karte einsetzen (optional) ...
  • Seite 28: Gerät Montieren Und Erden

    Gerät montieren und erden WARNUNG BRANDGEFAHR Bauen Sie das Gerät in eine Brandschutzumhüllung gemäß EN 60950-1 ein. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper- verletzung oder Materialschäden führen. Ausschließlich für Gerätevarianten mit Versorgungsspannung Merkmalswert M9: WARNUNG ELEKTRISCHER SCHLAG Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat.
  • Seite 29: Erden

    Anmerkung: Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair-Kabels ist elektrisch leitend mit dem Erdungsanschluss an der Frontblende verbunden. 2.3.2 Erden Die Erdung erfolgt über die separate Erdungsschraube, die sich links unten an der Gerätevorderseite befindet. Die Gerätevarianten mit Versorgungsspannung Merkmalswert M9 verfügen über einen Anschluss für Schutzerde.
  • Seite 30: Sfp-Transceiver Montieren (Optional)

    SFP-Transceiver montieren (optional) Voraussetzung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein. Siehe „Zubehör” auf Seite 52. Abb. 3: SFP-Transceiver montieren: Montagereihenfolge Gehen Sie wie folgt vor:  Entnehmen Sie den SFP-Transceiver der Transportverpackung (1).  Entfernen Sie die Schutzkappe vom SFP-Transceiver (2).
  • Seite 31: Versorgungsspannung Merkmalswert M9

    Anmerkung: Die Versorgungsspannung ist ausschließlich über Schutz- bauelemente mit dem Gerätegehäuse verbunden. 2.5.1 Versorgungsspannung Merkmalswert M9 Informationen zum Merkmalswert finden Sie hier: „Gerätename und Produktcode” auf Seite 15 Abb. 4: Versorgungsspannung Merkmalswert M9: 3-poliger Klemmblock mit Schraubverriegelung Typ der anschließ- Größe der Versorgungs- Pinbelegung baren Spannungen...
  • Seite 32: Versorgungsspannung Merkmalswert Cc

     Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den Klemmen.  Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die Schrauben der Klemmen anziehen. Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel: „Allgemeine technische Daten” auf Seite 42 2.5.2 Versorgungsspannung Merkmalswert CC Informationen zum Merkmalswert finden Sie hier:...
  • Seite 33: Versorgungsspannung Merkmalswert Tt

    Bei nicht redundanter Zuführung der Versorgungsspannung meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung umgehen, indem Sie die Versorgungsspannung über beide Eingänge zufüh- ren oder die Konfiguration im Management ändern. 2.5.3 Versorgungsspannung Merkmalswert TT Informationen zum Merkmalswert finden Sie hier: „Gerätename und Produktcode”...
  • Seite 34: Signalkontakt

    2.5.4 Signalkontakt  Verbinden Sie die Signalkontaktleitungen mit den Anschlüssen des Klemmblocks.  Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die Schrauben der Klemmen anziehen.  Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel: „Allgemeine technische Daten” auf Seite 42 Gerät in Betrieb nehmen WARNUNG ELEKTRISCHER SCHLAG...
  • Seite 35: Datenkabel Anschließen

    Datenkabel anschließen Beachten Sie folgende allgemeine Empfehlungen zur Datenverkabelung in Umgebungen mit hohem elektrischem Störpotential:  Wählen Sie die Länge der Datenkabel so kurz wie möglich.  Verwenden Sie für die Datenübertragung zwischen Gebäuden optische Datenkabel.  Sorgen Sie bei Kupferverkabelung für einen ausreichenden Abstand zwi- schen Spannungsversorgungskabeln und Datenkabeln.
  • Seite 36: Grundeinstellungen Vornehmen

    Das Gerät bietet folgende Möglichkeiten zur Konfiguration der IP-Adressen:  Eingabe über die V.24-Schnittstelle  Eingabe über die Anwendungen HiView oder HiVision. Weitere Informa- tionen zu den Anwendungen HiView und Industrial HiVision finden Sie auf den Hirschmann-Produktseiten: HiView http://www.hirschmann.com/de/QR/INET-HiView Industrial HiVision http://www.hirschmann.com/de/QR/INET-Industrial-HiVision  Konfiguration über BOOTP ...
  • Seite 37: Upgrade Der Software

    Upgrade der Software Für RSPL20/30-Geräte haben Sie die Möglichkeit, Upgrades mit Software- Level 2S durchzuführen. Ab der Software-Version 04.0 steht Ihnen hierfür das Software-Image „HiOS“ zur Verfügung. Installation RSPL20/30 Release 12 12/2019...
  • Seite 38: Überwachung Der Umgebungslufttemperatur

    Überwachung der Umgebungslufttemperatur Betreiben Sie das Gerät ausschließlich bis zur angegebenen maximalen Umgebungslufttemperatur. Siehe „Allgemeine technische Daten” auf Seite 42. Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, beispiels- weise dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte.
  • Seite 39: Wartung, Service

    Wartung, Service  Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen.
  • Seite 40: Demontage

    Demontage Gerät demontieren WARNUNG ELEKTRISCHER SCHLAG Trennen Sie die Erdung von allen Kabeln zuletzt. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper- verletzung oder Materialschäden führen. Gehen Sie wie folgt vor:  Ziehen Sie die Datenkabel ab.  Schalten Sie die Versorgungsspannung aus. ...
  • Seite 41: Sfp-Transceiver Demontieren (Optional)

    SFP-Transceiver demontieren (optional) Abb. 7: SFP-Transceiver demontieren: Demontagereihenfolge Gehen Sie wie folgt vor:  Öffnen Sie die Verriegelung des SFP-Transceivers (1).  Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Schacht heraus (2).  Verschließen Sie den SFP-Transceiver mit der Schutzkappe (3). Installation RSPL20/30 Release 12 12/2019...
  • Seite 42: Technische Daten

    Technische Daten Allgemeine technische Daten Abmessungen RSPL20/30 Siehe „Maßzeichnungen” auf Seite 44. B × H × T Gewicht RSPL-20-... ca. 1,0 kg RSPL-30-... ca. 1,2 kg Versorgungs- Nennspannung DC: 24 V DC ... 48 V DC spannung Spannungsbereich DC inklusive 18 V DC ...
  • Seite 43 Klimatische Mindestfreiraum um das Gerät Geräteseiten oben und unten: 10 cm Bedingungen im Geräteseiten links und rechts: 2 cm Betrieb Derating siehe Hirschmann-Produkt-Webseite unter http://www.hirschmann.com Umgebungslufttemperatur Geräte mit Betriebstemperatur Merkmalswert E und T (Extended): -40 °C ... +70 °C -40 °C ... +85 °C für 16 Stunden (getestet nach IEC 60068-2-2) Geräte mit Betriebstemperatur...
  • Seite 44: Maßzeichnungen

    Maßzeichnungen 114,7 6,55 4.52 inch 0.26 2.76 89,9 3.54 Abb. 8: Abmessungen der Gerätevarianten RSPL20-... 114,7 6,55 inch 4.26 4.52 0.26 2.76 Abb. 9: Abmessungen der Gerätevarianten RSPL30-... Installation RSPL20/30 Release 12 12/2019...
  • Seite 45: Emv Und Festigkeit

    EMV und Festigkeit Entnehmen Sie die Zulassungen und Eigenerklärungen, die im Detail auf Ihr Gerät zutreffen, einer separaten Übersicht. Siehe Tabelle 5 auf Seite 16. Festigkeit Standard-Anwendun- Bahnanwendungen Substation-Anwendun- (Gleisbereich) IEC 60068-2-6, Test Fc Vibration — — 2 Hz ... 9 Hz mit 3 mm Amplitude 5 Hz ...
  • Seite 46 EMV-Störaussendung Standard-Anwendun- Bahnanwendungen Substation-Anwendun- (Gleisbereich) Gestrahlte Störaussendung EN 55032 Klasse A Klasse A Klasse A GL Guidelines — — — FCC 47 CFR Part 15 Klasse A Klasse A Klasse A EN 61000-6-4 erfüllt erfüllt erfüllt Leitungsgeführte Störaussendung EN 55032 AC- und DC-Versorgungsanschlüsse Klasse A Klasse A...
  • Seite 47 EMV-Störfestigkeit Standard-Anwen- Bahnanwendungen (Gleis- Substation-Anwendungen dungen bereich) Stoßspannungen (Surge) – DC-Versorgungsanschluss EN 61000-4-5 line/ground ±2 kV ±2 kV ±2 kV IEEE 1613 line/ground — — ±5 kV EN 61000-4-5 line/line ±1 kV ±1 kV ±1 kV Stoßspannungen (Surge) – AC-Versorgungsanschluss EN 61000-4-5 line/ground ±2 kV...
  • Seite 48 EMV-Störfestigkeit Standard-Anwen- Bahnanwendungen (Gleis- Substation-Anwendungen dungen bereich) Gedämpfte Schwingung – AC/DC-Versorgungsanschluss EN 61000-4-12 line/ground — — 2,5 kV IEEE C37.90.1 EN 61000-4-12 line/line — — 1 kV IEEE C37.90.1 Gedämpfte Schwingung – Datenleitung EN 61000-4-12 line/ground — — 2,5 kV IEEE C37.90.1 EN 61000-4-12 line/line...
  • Seite 49: Netzausdehnung

    Netzausdehnung Anmerkung: Die bei den Transceivern jeweils angegebenen Leitungslängen gelten bei den jeweiligen Faserdaten (Faserdämpfung und Bandbreite-Längen-Produkt (BLP)/Dispersion). Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung /Dispersion M-SFP-... fung Leitungslänge -SX/LC... 850 nm 50/125 µm 0 dB ... 7,5 dB 0 km ...
  • Seite 50 Produkt- Mode Wellenlänge Wellenlänge Faser Systemdämp- Beispiel für Faserdämpfung Dispersion code fung LWL-Leitungs- M-SFP- länge BIDI... Type A 1310 nm 1550 nm 9/125 µm 0 dB ... 11 dB 0 km ... 20 km 0,4 dB/km 3,5 ps/(nm×km) LX/LC Type B 1550 nm 1310 nm 9/125 µm...
  • Seite 51: Leistungsaufnahme/Leistungsabgabe

    c. Mit Ultra-Low Loss Optical Fiber. 10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei Cat5e-Kabel) Tab. 13: Netzausdehnung: 10/100/1000-Mbit/s-Twisted-Pair-Port Leistungsaufnahme/Leistungsabgabe Die Bestellnummern entsprechen den Produktcodes der Geräte. Siehe „Gerätename und Produktcode” auf Seite 15. Gerätename Maximale Leistungs- Leistungs- abgabe aufnahme RSPL20-08002Z6TT...
  • Seite 52 SFP-GIG-LX/LC 942 196-001 SFP-GIG-LX/LC EEC 942 196-002 Tab. 14: Zubehör: Gigabit-Ethernet-SFP-Transceiver a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). Bidirektionale Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-BIDI Type A LX/LC EEC 943 974-001 M-SFP-BIDI Type B LX/LC EEC...
  • Seite 53 943 868-001 M-FAST SFP-LH/LC EEC 943 948-001 SFP-FAST-MM/LC 942 194-001 SFP-FAST-MM/LC EEC 942 194-002 SFP-FAST-SM/LC 942 195-001 SFP-FAST-SM/LC EEC 942 195-002 a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). Installation RSPL20/30 Release 12 12/2019...
  • Seite 54: Zugrundeliegende Technische Normen

    Zugrundeliegende technische Normen Bezeichnung ANSI/UL 121201 Nonincendive Electrical Equipment for Use in Class I and II, Divi- sion 2 and Class III, Divisions 1 and 2 Hazardous (Classified) Locations EN 50121-4 Bahnanwendungen – EMV – Störaussendungen und Störfestig- keit von Signal und Telekommunikationseinrichtungen (Gleisbe- reich) EN 55032 Elektromagnetische Verträglichkeit von Multimediageräten und -...
  • Seite 55: Weitere Unterstützung

     Der Support reicht von der Inbetriebnahme über den Bereitschaftsservice bis zu Wartungskonzepten. Mit dem Hirschmann Competence Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss. Das kundenindividuelle Angebot lässt Ihnen die Wahl, welche Komponenten Sie in Anspruch nehmen.
