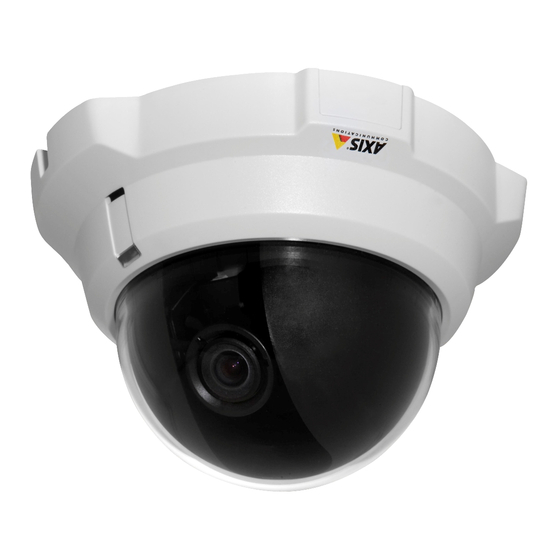

Page 15 Installationsanleitung für Deckenhalterung In diesem Dokument wird die Deckenbefestigung der AXIS 216FD/ AXIS P3301 Netzwerkkamera beschrieben. Lesen Sie diese Anleitung vor der Montage sorgfältig durch. Wie Sie die Kamera in einem Netzwerk installieren, entnehmen Sie der Installationsanleitung der AXIS 216FD/AXIS P3301. -
Seite 16: Montage Der Deckenbefestigung
Page 16 Installationsanleitung für Deckenhalterung Montage der Deckenbefestigung 1. Entfernen Sie wenn möglich die Deckenplatte, an der die Halterung befestigt werden soll. 2. Zur besseren Sicherung kann die Kamera mit Hilfe des mitgelieferten Sicherungskabels zusätzlich befestigt werden. Befestigen Sie den Teil mit der Arretierung an einer geeigneten Stelle an der Decke oberhalb der Unterhangdecke. - Seite 17 Page 17 Installationsanleitung für Deckenhalterung 6. Schrauben Sie die beiden M3x60-Schrauben in die Löcher der beiden von unten sichtbaren waagerechten Laschen. M3x60-Schrauben befestigen (Ansicht von unten) 7. Befestigen Sie das Sicherungskabel mit Hilfe der mitgelieferten M4x6-Schraube an der Kamera.
- Seite 18 Deckenhalterung. Ziehen Sie die Schrauben nicht zu fest, da dies zu einer Beschädigung der Kamera führen kann. Aussparung für Schraube Aussparung für Schraube Innere Deckenhalterung M4x10 9. Verbinden Sie die benötigten Kabel mit den entsprechenden Anschlüssen an der Kamera, wie im Handbuch der AXIS 216FD/AXIS P3301 beschrieben.
- Seite 19 äußeren Halterung gehalten wird. Achten Sie darauf, dass kein Kabel zwischen den Halterungen eingeklemmt ist. 12. Positionieren Sie die Kamera wie im Installationshandbuch der AXIS 216FD/AXIS P3301 beschrieben. 13. Schieben Sie das schwarze Schutzschild so in die Kuppelhaube, dass die Linse nicht verdeckt...
- Seite 20 Page 20 Installationsanleitung für Deckenhalterung 14. Befestigen Sie die Kuppelhaube mit den beiden im Lieferumfang enthaltenen M3x10- Schrauben. M3x10 15. Hinweise zur Installation der Kamera im Netzwerk finden Sie im Installationshandbuch der AXIS 216FD/AXIS P3301.
