DELTA DORE TYXIA 620 Handbuch
  1. Anleitungen
  2. Marken
  3. DELTA DORE Anleitungen
  4. Empfänger
  5. TYXIA 620
  6. Handbuch
DELTA DORE TYXIA 620 Handbuch

DELTA DORE TYXIA 620 Handbuch

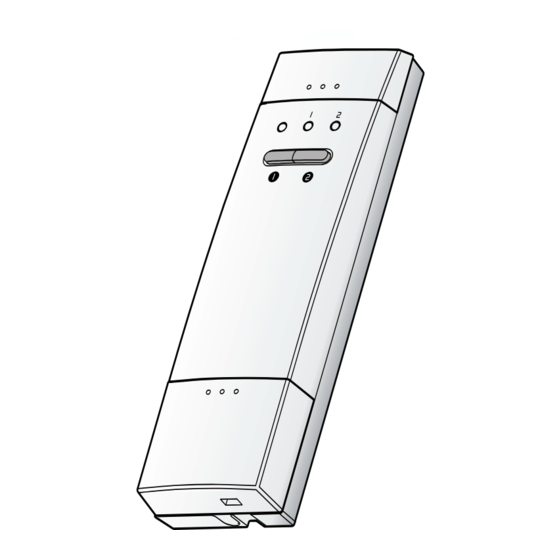

Wandmontierter empfänger für 1 oder 2 kontaktschalter
Vorschau ausblenden Andere Handbücher für TYXIA 620:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
FRANCE :
DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
DEUTSCHLAND :
DELTA DORE Schlüter GmbH
D-76829 Landau - Fichtenstraße 38a
Telefon: +49 (0) 6341 - 9672-0
Email: info@delta-schlueter.de www.delta-schlueter.de
ESPAÑA :
Servicio técnico : 902 12 13 15
DELTA DORE, S.A- Antoni Borja, n°13
Semi-sótano - Local 1 y 2 - 08191 Rubí (Barcelona)
Tlf. : 93 699 65 53 - Fax. : 93 588 19 66
E-mail : deltadore@deltadore.es - www.deltadore.es
Appareil conforme aux exigences des directives R&TTE 1999/5/CE
Erfüllt die Anforderungen der Funkgerätrichtlinie R&TTE 1999/5/CE
Aparato conforme a las exigencias de las directivas R&TTE 1999/5/CE
TYXIA
Récepteur saillie 1 ou 2 contact(s)
Receptor mural 1 o 2 contactos
Wandmontierter Empfänger für 1 oder 2
Kontaktschalter
610/620

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DELTA DORE TYXIA 620

Inhaltszusammenfassung für DELTA DORE TYXIA 620

  • Seite 1 Récepteur saillie 1 ou 2 contact(s) Receptor mural 1 o 2 contactos Wandmontierter Empfänger für 1 oder 2 Kontaktschalter DELTA DORE - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com DEUTSCHLAND : DELTA DORE Schlüter GmbH D-76829 Landau - Fichtenstraße 38a Telefon: +49 (0) 6341 - 9672-0 Email: info@delta-schlueter.de www.delta-schlueter.de...

  • Seite 2: Inhaltsverzeichnis

    Einbau ..........34 TYXIA 620 ......p 5 Fernschaltmodus am TYXIA 610 .

  • Seite 3: Présentation

    IMPORTANT : serrant les vis. Pour commander des luminaires : • Sur le Tyxia 610 ou la voie 1 du Tyxia 620, vous pouvez commander jusqu’à 250W sans contacteur. Remonter le produit • Sur la voie 2 du Tyxia 620, vous pouvez commander Reclipsez les parties inférieure et...

  • Seite 4: Mode Télérupteur Sur Tyxia 610

    Mode télérupteur sur TYXIA 610 Fonctionnement avec un émetteur TYXIA Raccordement ou TYDOM associé Avant toute intervention, coupez le courant au compteur IMPORTANT : le récepteur est livré en mode simple allumage. électrique (disjoncteur général). Pour l’utiliser en mode télérupteur, il faut obligatoirement lui Par souci de clarté, les schémas réalisés sont à...
  • Seite 5 Vérifiez que le voyant du récepteur ne clignote plus. Voie 1 230V La touche de l’émetteur est associée au récepteur en mode télérupteur. Secteur Voie 2 Pour associer TYXIA 620 à un TYDOM 200, reportez-vous à la 230V notice de ce dernier. - 5 - - 6 -...

  • Seite 6: Tyxia 620

    Secteur 230V Contacteur Contacteur Secteur Voie 1 230V Contacteur Secteur Voie 2 230V TYXIA 610 TYXIA 620 3 4 5 3 4 5 avec un luminaire avec un luminaire Secteur Secteur Voie 2 Voie 1 230V 230V 5A max. 5A max.
  • Seite 7 Sur le récepteur, appuyez sur la touche de la voie concernée Marche Arrêt (TYXIA 610), (TYXIA 620) jusqu’à ce que le 1 au choix, selon scénario défini. voyant correspondant clignote (~3 secondes). 2 choix sont possibles. Clignotement lent : mode simple allumage Chaque fonction du récepteur peut enregistrer jusqu’à...

  • Seite 8: Avec Un Émetteur Tyxia Associé

    Sur le récepteur, appuyez sur la touche de la voie concernée environ 5 secondes. La touche s’allume, s’éteint puis se (TYXIA 610), (TYXIA 620) jusqu’à ce que le rallume à nouveau. Relâchez. voyant correspondant clignote (~3 secondes). Vérifiez que le voyant du récepteur ne clignote plus.

  • Seite 9: Avec Une Centrale Tyxal Associée

    TYDOM 200 rassemble toutes les Clignotement lent : fonctionnalités des touches TYXIA : ➪ report d’état d’alarme (Tyxia 610 ou Tyxia 620 voie1) - lumière allumée lorsque la centrale est en marche. - lumière éteinte lorsque la centrale est en arrêt. ➪...

  • Seite 10: Effacer Toutes Les Associations Au Récepteur Tyxia

    Le nombre maxi. d'émetteurs à associer associer un émetteur à une fonction du récepteur est de 8. • Puissance maximum (TYXIA 620) : 2 x 5A 230 Veff Cos ϕ = 1 à votre récepteur Vérifiez que ce nombre n'est pas atteint.

  • Seite 11: Desmontar El Aparato

    IMPORTANTE : Para mandar luminarias: Volver a montar el aparato • Sobre el Tyxia 610 o la vía 1 del Tyxia 620, puede man- Vuelva a colocar las tapas superior e dar hasta 250W sin contactor. inferior. • Sobre la vía 2 del Tyxia 620, puede mandar hasta 100W sin contactor.

  • Seite 12: Modo Telerruptor Con Tyxia 610

    Modo telerruptor con TYXIA 610 Funcionamiento con un emisor TYXIA o Conexión TYDOM asociado Antes de cualquier intervención corte la corriente eléctrica (magnetotérmico general). IMPORTANTE : El receptor se suministra en modo simple encendido. Para utilizarlo en modo telerruptor se le debe, Los esquemas realizados deben retenerse en su principio.
  • Seite 13 Verifique que el testigo del receptor haya dejado de parpadear 220V Vía 1 La tecla del emisor está asociada al receptor en modo telerruptor. 220V Para asociar TYXIA 620 a un TYDOM 200, ver el manual de Vía 2 éste último. - 21 - - 22 -...

  • Seite 14: Tyxia 620

    Funcionamiento con TYXIA 610 o 620 5A máx. Una pulsación sobre la tecla (TYXIA 610), TYXIA 610 TYXIA 620 (TYXIA 620) permite modificar el estado en curso (encendido con un aparato con un aparato o apagado). eléctrico eléctrico - 23 -...
  • Seite 15 Sobre el receptor, pulse la tecla de la vía correspondiente Marcha Paro (TYXIA 610), (TYXIA 620) hasta que el testigo 1 a elegir, según escenario definido parpadee (~3 sg.). 2 elecciones posibles: Cada función del receptor puede grabar hasta 8 asociaciones Parpadeo lento : modo simple encendido máximo (teclas, emisores...).

  • Seite 16: Con Un Detector Tyxal Asociado

    Sobre el receptor, pulse la tecla de la vía correspondiente Sobre el emisor, mantenga pulsada la tecla durante 5 (TYXIA 610), (TYXIA 620) hasta que el testigo sg. aprox.. La tecla se enciende, se apaga y se vuelve a parpadee (~3 sg.). encender. Deje de pulsar.

  • Seite 17: Con Una Central Tyxal Asociada

    Parpadeo lento : funcionalidades de las teclas TYXIA : ➪ modo informe de alarma (Tyxia 610 o Tyxia 620 vía 1) - testigo encendido cuando la central está en marcha. - testigo apagado cuando la central está en paro. ➪...

  • Seite 18: Borrar Todas Las Asociaciones Con Un Receptor Tyxia

    • Consumo : 1 VA • Potencia máx. (TYXIA 610) : 5A 230 Veff Cos ϕ = 1 • Potencia máx. (TYXIA 620) : 2 x 5A 230 Veff Cos ϕ = 1 • Frecuencia radio 868 MHz (Norma EN 300 220) •...

  • Seite 19: Übersicht

    IMPORTANT : und mit Schrauben befestigen. Für die Steuerung von Leuchten: • Mit dem Tyxia 610 oder mit der Leitung 1 des Tyxia 620 können bis zu 250 W ohne Kontaktschalter gesteuert werden. Gerät wieder einbauen • Mit der Leitung 2 des Tyxia 620 können bis zu 100 W Obere und untere Abdeckung wieder ohne Kontaktschalter gesteuert werden.

  • Seite 20: Fernschaltmodus Am Tyxia 610

    Fernschaltmodus am TYXIA 610 Kombinierter Einsatz mit einem TYXIA Anschluß oder TYDOM Sender Vor Eingriffen am Gerät stets den Hauptschalter am Stromzähler ausschalten. WICHTIG : Der Empfänger wird im einfachen Einschaltmodus geliefert. Für den Einsatz im Der Verständlichkeit halber sind die Abbildungen vereinfacht. Fernschaltmodus ist zusätzlich ein Sender erforderlich.

  • Seite 21: Fernschaltmodus Am Tyxia 620

    230V Im Fernschaltmodus ist die Taste des Senders dem Empfänger zugeordnet. Netzspannung Nähere Hinweise zum kombinierten Einsatz des TYXIA 620 Leitung 2 230V mit dem TYDOM 200 entnehmen Sie bitte der Bedienungsanleitung des TXDOM 200. - 37 -...

  • Seite 22: Am Tyxia 620

    5A max. 230V Einsatz mit TYXIA 610 oder 620 TYXIA 610 TYXIA 620 Durch Tastendruck auf die Taste (TYXIA 610), oder mit Elektrogerät mit Elektrogerät (TYXIA 620) wird der aktuelle Betriebszustand (ein oder aus) geändert. - 39 - - 40 -...

  • Seite 23: Einsatz Mit Einem Tyxia-Sender

    Am Empfänger die Taste der betreffenden Leitung Je nach Szenario-Festlegung (TYXIA 610), oder (TYXIA 620) so lange drücken, bis die dazugehörige Leuchtanzeige blinkt (~3 Sek.). Für jede Empfängerfunktion können bis zu 8 2 Anzeigearten sind möglich. Einsatzkombinationen (Tasten, Sender u.ä.) gespeichert Langsames Blinken: einfacher Einschaltmodus werden.

  • Seite 24: Einfacher Einschaltmodus Im Kombinierten Einsatz Mit Tyxia-Sender

    Taste am Empfänger drücken. Langsames Am Empfänger die Taste (TYXIA 610), oder Blinken wählen. (TYXIA 620) der betreffenden Leitung so lange drücken, bis die dazugehörige Leuchtanzeige blinkt (~3 Sek.). Am Sender die Taste anschließend ca. 5 Sek. lang Am Melder die Testtaste drücken (Piepton).

  • Seite 25: Einfacher Einschaltmodus Im Kombinierten Einsatz Mit Tyxal-Anlage

    - Das Licht ist ausgeschaltet wenn die Alarmanlage nicht in Betrieb ist. ➪ Alarmübertragungsmodus (Tyxia 620 Leitung 2) - Bei Alarm schaltet sich das Licht 1 Min. 30 Sek. ein Schnelles Blinken : Nähere Hinweise zum kombinierten Einsatz des TYXIA 610 ➪...

  • Seite 26: Alle Zugeordneten Geräte Vom Tyxia-Empfänger Abkoppeln

    • Stromverbrauch: 1 VA • Höchstleistung (TYXIA 610): 5A 230 Veff Cos ϕ = 1 • Höchstleistung (TYXIA 620): 2 x 5A 230 Veff Cos ϕ = 1 • Funkfrequenz 868 MHz (EN-Norm 300 220) • Funkwellen-Reichweite 100 - 300 m in hindernisfreier Umgebung je nach Einsatzkombination (Reichweite vom Einbau und mögli-...
