DELTA DORE Schlüter GmbH
D-76829 Landau - Fichtenstraße 38a
Telefon: +49 (0) 6341 - 9672-0
Email: info@delta-schlueter-de www.delta-schlueter.de
Erfüllt die Anforderungen der Richtlinie(n):
R&TTE 1999/5/EU
Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der vorliegenden
Dokumentation aufgeführten Angaben und Bilder nur bei entsprechender Bestätigung von uns
verbindlich.

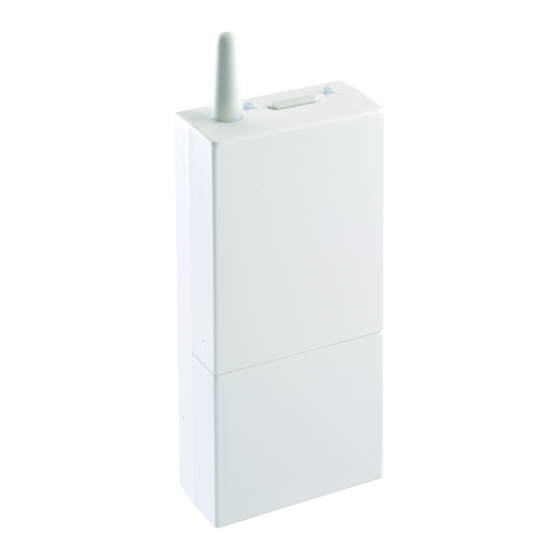

Installations- und Bedienungsanleitung
TYXIA
Funk-Empfänger
004603
TYXIA RF 642 - 1 Kanal
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DELTA DORE TYXIA
Inhaltszusammenfassung für DELTA DORE TYXIA
- Seite 1 Installations- und Bedienungsanleitung TYXIA Funk-Empfänger 004603 TYXIA RF 642 - 1 Kanal DELTA DORE Schlüter GmbH D-76829 Landau - Fichtenstraße 38a Telefon: +49 (0) 6341 - 9672-0 Email: info@delta-schlueter-de www.delta-schlueter.de Erfüllt die Anforderungen der Richtlinie(n): R&TTE 1999/5/EU Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der vorliegenden Dokumentation aufgeführten Angaben und Bilder nur bei entsprechender Bestätigung von uns...
-
Seite 2: Inhaltsverzeichnis
Untergrund (Rigips, Mauersteine usw.) geeignete Schrauben. mit zugeordnetem TYXIA-Sender ..12 • Aus Gründen der Übersichtlichkeit sind die mit zugeordnetem TYXAL-Melder ..15 Schaubilder als vereinfachte Darstellungen mit zugeordneter TYXAL-Alarmzentrale . -
Seite 3: Übersicht
Übersicht Montageort Der TYXIA RF 642 Funkempfänger kann für Der Empfänger muss in der Nähe des zu steuernden 2 Anwendungen eingesetzt werden: Elementes bzw. der Heizungssteuerung (Brenner bzw. - Hausautomationsteuerungen für Leuchten, Temperaturreglereingang des Heizkessels, oder Garagentore oder elektrische Tore Schaltschrankes bei Einsatz mit einem Schütz) aufges-... -
Seite 4: Montage
Befestigung mit Montage doppelseitigem Klebeband Deckel abnehmen Befestigung an der Wand mit dem Drücken Sie gegen den Stift, mitgelieferten doppelseitigen um den Deckel anheben und Klebeband. abnehmen zu können. Reinigen Sie die für die Befestigung gewählte Oberfläche vor dem Aufkleben des Bands gründlich. Montage mit Schrauben Anschluss Montage an der Wand mit den... -
Seite 5: Anschluss An Die Heizung
Anschluss eines Heizkessels ohne Anschluss an die Heizung Thermostateingang Anschluss an einen Heizkessel Falls der Heizkessel keinen mit Thermostat Thermostateingang hat, können Sie die Schließen Sie die Klemmen Umwälzpumpe neben dem 3 und 4 des Empfängers an Heizkessel direkt ansteuern. die beiden Eingangsklemmen des 230V... -
Seite 6: Einen Funk-Raumthermostat Zuordnen
Leistungsaufnahme auf 300 W begrenzt. Bei Dem Empfänger einen Öffnungsmelder über 300 W ist ein Schütz erforderlich. zuordnen Funktionsweise des TYXIA RF 642 Durch Tastendruck auf die Taste am Empfänger wird Ein dem Empfänger zugeordneter Melder ermöglicht der aktuelle Zustand (ein oder aus) geändert. -
Seite 7: Dem Empfänger Eine Taste
5 Sek. lang gedrückt. TYXIA-Sender Die Taste geht an, aus und wieder an. Lassen Sie die Tasten los. Der Ein-/Ausschalt-Modus kann mit einem TYXIA-Sender Achten Sie darauf, dass die Kontrollleuchte am (Schalter-Sender, Fernbedienung u. ä.) angesteuert Empfänger nicht mehr blinkt. werden. - Seite 8 Ein-/Ausschalt-Modus mit zugeordnetem Ein-/Ausschalter-Modus mit zugeordnetem TYXAL-Melder TYXIA-Melder Dem Ein-/Ausschalt-Modus kann ein (Bewegungs-, Öff- Dem Empfänger eine Taste zuordnen nungs-, technischer o. ä.) Melder der TYXAL- Modellreihe zugeordnet werden. Mit ein- und derselben (Szenario-)Taste können mehrere Empfänger gleichzeitig gesteuert werden (Rollläden, Dimmer, Ein-/Ausschalter u.
-
Seite 9: Ein-/Ausschalt-Modus Mit Zugeordneter Tyxal-Alarmzentrale
Kontrollleuchte blinkt (ca. 3 Sek.). Multifunktionale Fernbedienung TYDOM 2xx Langsames Blinken: ➪ Übertragung des Betriebszustandes Die TYDOM 2xx bietet sämtliche Funktionen der TYXIA-Tasten: - Licht bei scharf geschalteter Alarmzentrale an - Licht bei unscharf geschalteter Alarmzentrale aus Schnelles Blinken: ➪ Optische Bestätigung der Scharf-/Unscharfschaltungen - Scharf geschaltet: Beleuchtung blinkt 1 mal Nähere Hinweise dazu finden Sie in den Anleitungen... -
Seite 10: Impulsgeber-Modus (Fernschalter, Garagentür, Elektrisches Tor)
Senders ist dem Empfänger für Impulsgeber-Modus einsetzbar, wenn ihm ein Sender Impulsgeber-Modus zugeordnet. zugeordnet wurde. Nähere Hinweise über das Zuordnen von TYXIA RF 642 und TYDOM 2xx entnehmen Sie bitte der dazugehörigen Anleitung. - 18 - - 19 -... -
Seite 11: Alle Zugeordneten Komponenten Löschen
Technische Angaben Alle zugeordneten Komponenten löschen • Spannungsversorgung 230 V, 50 Hz +/-10% • Schutzklasse II Halten Sie die Taste gedrückt. • Leistungsaufnahme: 0,5 VA Nach 3 Sek. blinkt die Kontrollleuchte. • Höchstleistung: 16 A 230 Veff Cos ϕ = 1 Halten Sie die Taste weiterhin gedrückt. -
Seite 12: Benutzerhilfe
Benutzerhilfe Sie können Ihrem Empfänger keinen Sender zuordnen. Jeder Funktion des Empfängers können bis zu 8 Sender zugeordnet werden. Diese Höchstzahl darf nicht überschritten werden. Die Beleuchtung geht bei jeder Tastenbestätigung nur 1 Sek. lang an. Das Gerät befindet sich im Impulsgeber-Modus. Schalten Sie auf Ein-/Ausschalter-Modus um (siehe Abschn.
