DELTA DORE T YXIA 810 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. DELTA DORE Anleitungen
  4. Empfänger
  5. T YXIA 810
  6. Installationsanleitung
DELTA DORE T YXIA 810 Installationsanleitung

DELTA DORE T YXIA 810 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
France :
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
pro.deltadore.com
España :
DELTA DORE ELECTRÓNICA, S.A
C/ AntoniBorja, 13
Semi-sótano, local 1 y 2 - 08191 Rubí (Barcelona)
Tlf. : 93 699 65 53 - Fax. : 93 588 19 66
E-mail : deltadore@deltadore.es
www.deltadore.es
Deutschland :
DELTA DORE Schlüter GmbH
Fichtenstraße 38a -D-76829 Landau
Telefon 0049 6341 - 9672 - 0 Telefax 0049 6341 - 55 91 44
E-mail : info@delta-schlueter.de
www.delta-schlueter.de
Appareil conforme aux exigences des directives
R&TTE 1999/5/CE

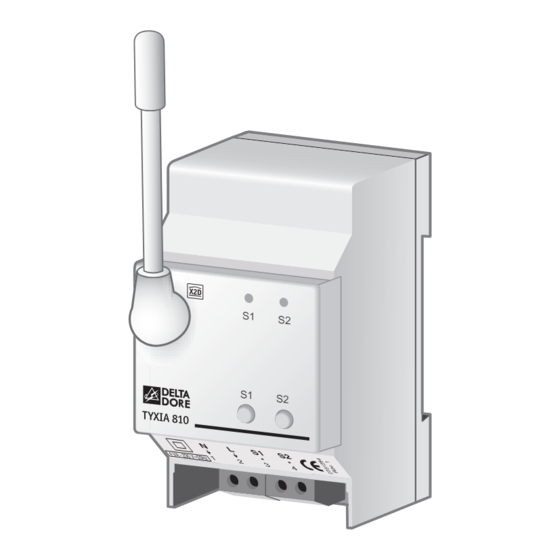

TYXIA 810
Récepteur radio modulaire 2 sorties
Receptor modular radio 2 salidas
Funk-Empfänger modulares 2 Ausgänge
Réf. : 6351024
S1
S1
Guide d'installation
et d'utilisation
