Allgemeines
1.2
Heizkessel
Jeder Brenner ist werkseitig warm geprüft und auf die je-
weilige Brennernennleistung voreingestellt, so dass bei
der Inbetriebnahme lediglich eine Überprüfung mit evtl.
Anpassung an die örtlichen Gegebenheiten notwendig
ist. Die Zuordnung der Brennergröße zu einer bestimm-
ten Kesselleistung sowie die Mindestanforderungen an

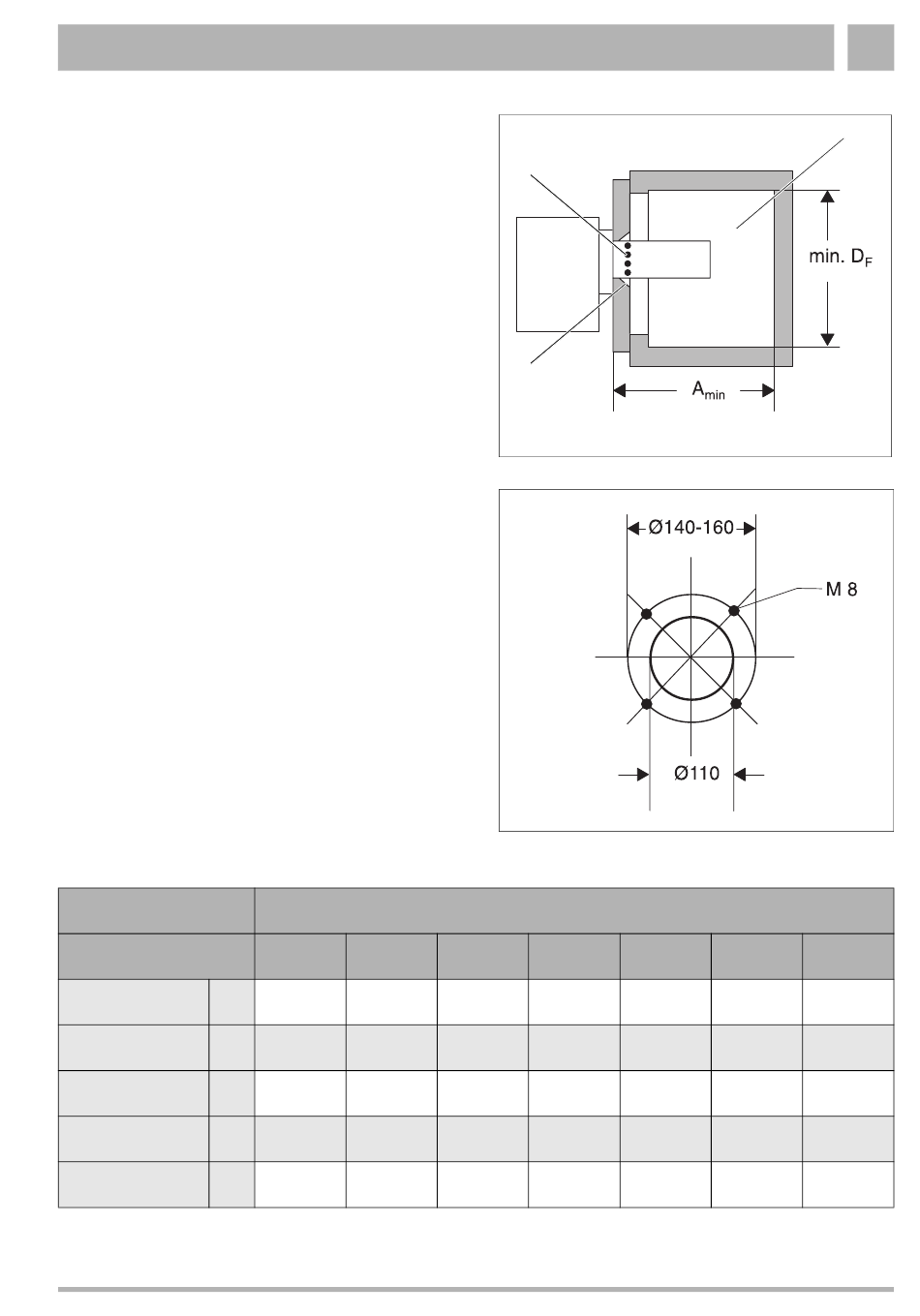

den Feuerraum (Abb. 1, Pos. 1) sind der unten stehen-
den Tabelle (Technische Daten) zu entnehmen.
Die Rezirkulationsbohrungen (Abb. 1, Pos. 3) des
Brennerrohres dürfen von der Türisolierung nicht ver-
deckt werden. Falls erforderlich, muss die Isolierung
ausgeschnitten werden (Abb. 1, Pos. 2).
Der Anschlussflansch des Brenners entspricht
DIN EN 226 (siehe Abb. 2).
Maß
Werkseinstellung
[kW]
Brennerleistung
geeignet für
[kW]
Kesselleistung
min. D
[mm]
F
A
3-Zugbauweise
min
[mm]
(Durchbrand)
A
Umkehrfeuerung [mm]
min
Tab. 1
Technische Daten
Bemerkung: Für die Zulassung nach LRV ergeben sich Abweichungen (siehe Kapitel 8.5 „Blaubrenner Logatop BE-A 1.0/2.0 (CH)", Seite 53).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
