Wartung
Bei Suntec-Ölpumpe
l Die 4 Innensechskantschrauben lösen (Abb. 29,
Pos. 1–4).
l Gehäusedeckel abnehmen.
l Filter (Abb. 29, Pos. 5) herausnehmen.
l Dichtung (Abb. 29, Pos. 6) auf Beschädigung prüfen
und ggf. austauschen. Ölpumpenfilter mit Wasch-
benzin reinigen bzw. austauschen und wieder in die
Pumpe einbauen.
4.
Optische Überprüfung des
Gebläserades
Für die Kontrolle des Gebläserades ist wie folgt vorzu-
gehen:
Nur für Brennertypen 34 bis 68:
Vor dem Lösen der Gebläseradabdeckung ist der An-
saugschalldämpfer zu demontieren. Die Positionen der
drei Befestigungsschrauben sind durch Pfeile in Abb. 30
gekennzeichnet.
l Die Befestigungsschrauben lösen und den Ansaug-
schalldämpfer abnehmen.
Alle Brennertypen:
Die Positionen der sechs Befestigungsschrauben der
Gebläseradabdeckung sind durch Pfeile in Abb. 31 ge-
kennzeichnet.
l Die Befestigungsschrauben lösen und die Geblä-
seradabdeckung abnehmen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Inbetriebnahme- und Wartungsanweisung Blaubrenner Logatop BE-A • Ausgabe 03/2001
4
5
3
2
1

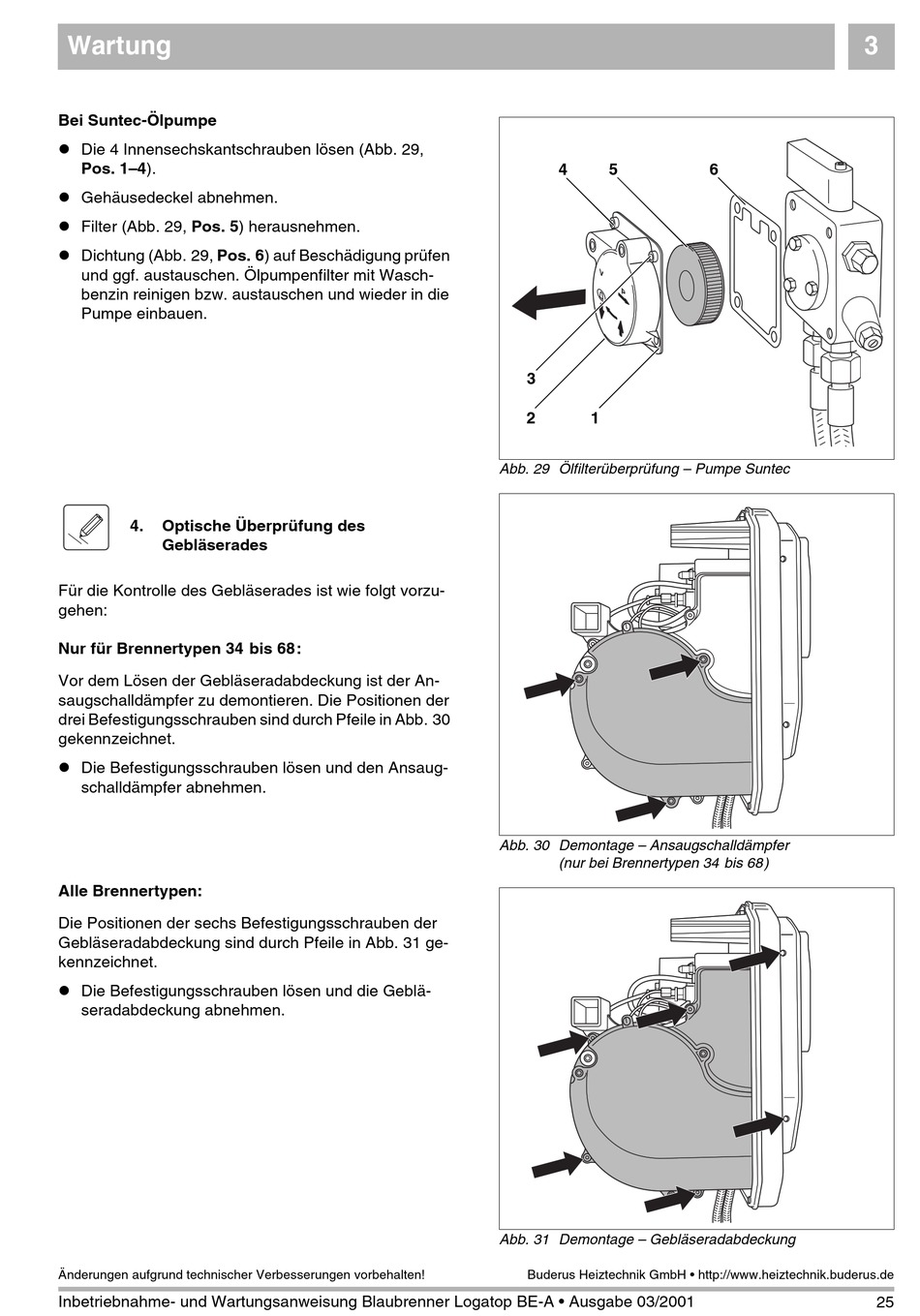

Abb. 29 Ölfilterüberprüfung – Pumpe Suntec
Abb. 30 Demontage – Ansaugschalldämpfer
(nur bei Brennertypen 34 bis 68)
Abb. 31 Demontage – Gebläseradabdeckung
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
6
25
