Benutzerinformation

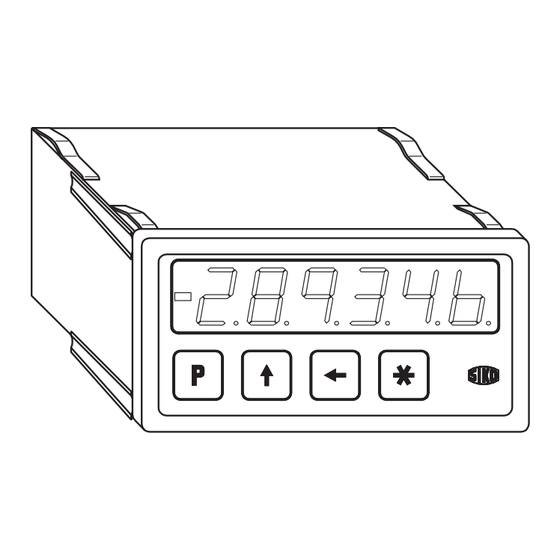

MA04
Magnetbandanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinwei-
se.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
z.B.
MA04-0023
MA04
Datum 08.01.2002
Varianten-Nr.
Geräte-Typ
Art.Nr. 77726
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.

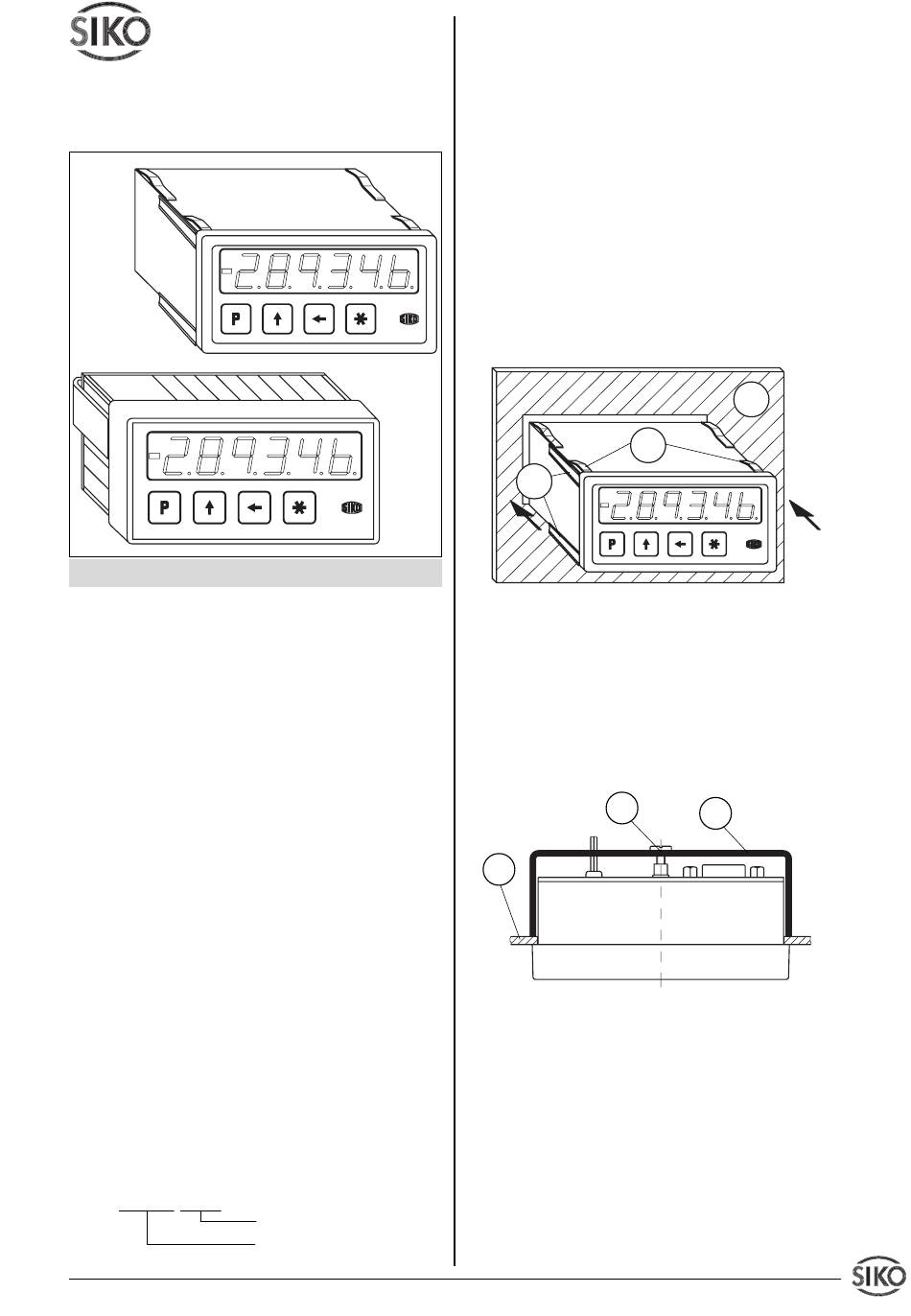

Einbaugehäuse EG60
• Gerät in Schalttafelausschnitt (1) schieben bis
die Panel-Clips (2) das Gehäuse lose halten.
Die seitliche Zentrierung (3) leicht andrücken
und das Gehäuse in den Ausschnitt (1) schieben
bis die Panel-Clips (2) vollständig einrasten.
3
Abb. 1: Einbau EG60
Einbaugehäuse EG30
• Gerät in Schalttafelausschnitt (1) schieben.
• Von der Rückseite den Haltebügel (3) mittels
Schraube (2) fixieren.
Gerät auf Frontplatte ausrichten und Schraube
anziehen.
2
1
Abb. 2: Einbau EG30
4. Elektrischer Anschluss
• Anschlussverbindungen dürfen nicht unter
Spannung geschlossen oder gelöst werden!
• Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprü-
fen.
Z.Nr. 8664061
1
2
3
Änd.Stand 389/01
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siko MA04
Inhaltszusammenfassung für Siko MA04
- Seite 1 Betrieb gelten die angegeben Spezifikationen und die Angaben auf dem Typenschild als Be- dingung. • Garantieansprüche gelten nur für Produkte der Firma SIKO GmbH. Bei dem Einsatz in Verbindung mit Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch. • Reparaturen dürfen nur im Werk vorgenom- men werden.
-
Seite 2: Bedienung
Nach ordnungsgemäßem Anschluss und dem Einschalten der Betriebsspannung erfolgt: Abb. 3: Anschlussbelegung • Anzeige aller LED-Segmente (ca. 1,5 s) • Anzeige des Firmware-Standes ( z.B. 1_00) • Anzeige des Wertes 0 - betriebsbereit! MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... -
Seite 3: Parameterbeschreibung
Konfigurationen zu notieren, finden Sie im verändert werden. Anhang dieser Benutzerinformation. (UP) "AUF" Aufwärts (in deut. Sprache, Parameter _SPr_ = "dEUt") "Ab" (dn) Abwärts _ISP_ (_rSto_) Istwertspeicher: MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... - Seite 4 (_F_oFF) mit Zustand "EIn" programmiert sein 9. Eingabemodus und die Anzeige befindet sich nicht im Program- miermodus (s. Kap.7 'Beenden des Program- Rücksetzfunktion (Referenzieren) miermodus'). • Betätigung der -Taste setzt die Anzeige auf den Referenzwert zurück. MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01...
-
Seite 5: Anwendungsbeispiele
Gesamtumfang: U = p x 300 mm = 942,48 mm. Der zu programmierende Faktor berechnet sich wie folgt: FAC = Gesamtanzeigebereich / Um- fang [1/100 mm] 3600 / 94248 = 0,038200 MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... -
Seite 6: Anhang: Parameterliste
_ZAEHL Zählrichtung: AUF , Ab _ISP_ Istwertspeicher: EIn, AUS _F_AbS Freigabe Resetfunktion: EIn, AUS _F_rEL Freigabe Kettenmaßfunktion: EIn, AUS _F_rEF Freigabe Referenzwertänderung: EIn, AUS _F_OFF Freigabe Offsetwertänderung: EIn, AUS _SPr_ Sprache: d, E MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... -
Seite 7: Installation
• Warranty can only be claimed for components EG30: Push device into panel (1). Tighten brak- supplied by SIKO GmbH. If the system is used ket screw on the rear (3). Align device on front together with other products, there is no warranty plate and tighten screw (2). -
Seite 8: Operation
REF input for reference switch There are two operating modes accessible via Table 1: Assignment of female contact termi- the keyboard: nal strip 1. Programming mode: to program the display at initial installation. MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... -
Seite 9: Programming Mode
"FAC" which has to be program- 7. Programming mode med results from: FAC = The MA04 is either pre-programmed to standard measuring range to be dis- values at our works or, if the order defines played / total travel distance... -
Seite 10: Troubleshooting
• Leave incremental measurement function by Action: check sensor's mounting position. another simultaneous press of the two arrow Switch unit off and on again. keys . The absolute measuring value is displayed again. MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... -
Seite 11: Application Examples
_OFF_ Offset value 00000.0 _dP_ Decimal point _ZAEHL Counting direction _ISP_ Last value memory _F_Abs Access: reset _F_rEL Access: increm. meas. _F_rEF Access: ref. value _F_OFF Access: offset _SPr_ Language dEUt MA04 Datum 08.01.2002 Art.Nr. 77726 Z.Nr. 8664061 Änd.Stand 389/01... -
Seite 12: Appendix: Parameter List
Access: reference value on, oFF _F_OFF Access: offset value on, oFF _SPr_ Language: (_LAn_) d, E SIKO GmbH Dr.-Ing. G. Wandres Werk / Factory: Weihermattenweg 2 D-79256 Buchenbach Postanschrift / Postal address: Postfach 1106 D-79195 Kirchzarten Telefon / Phone 0 76 61 / 3 94 - 0...
