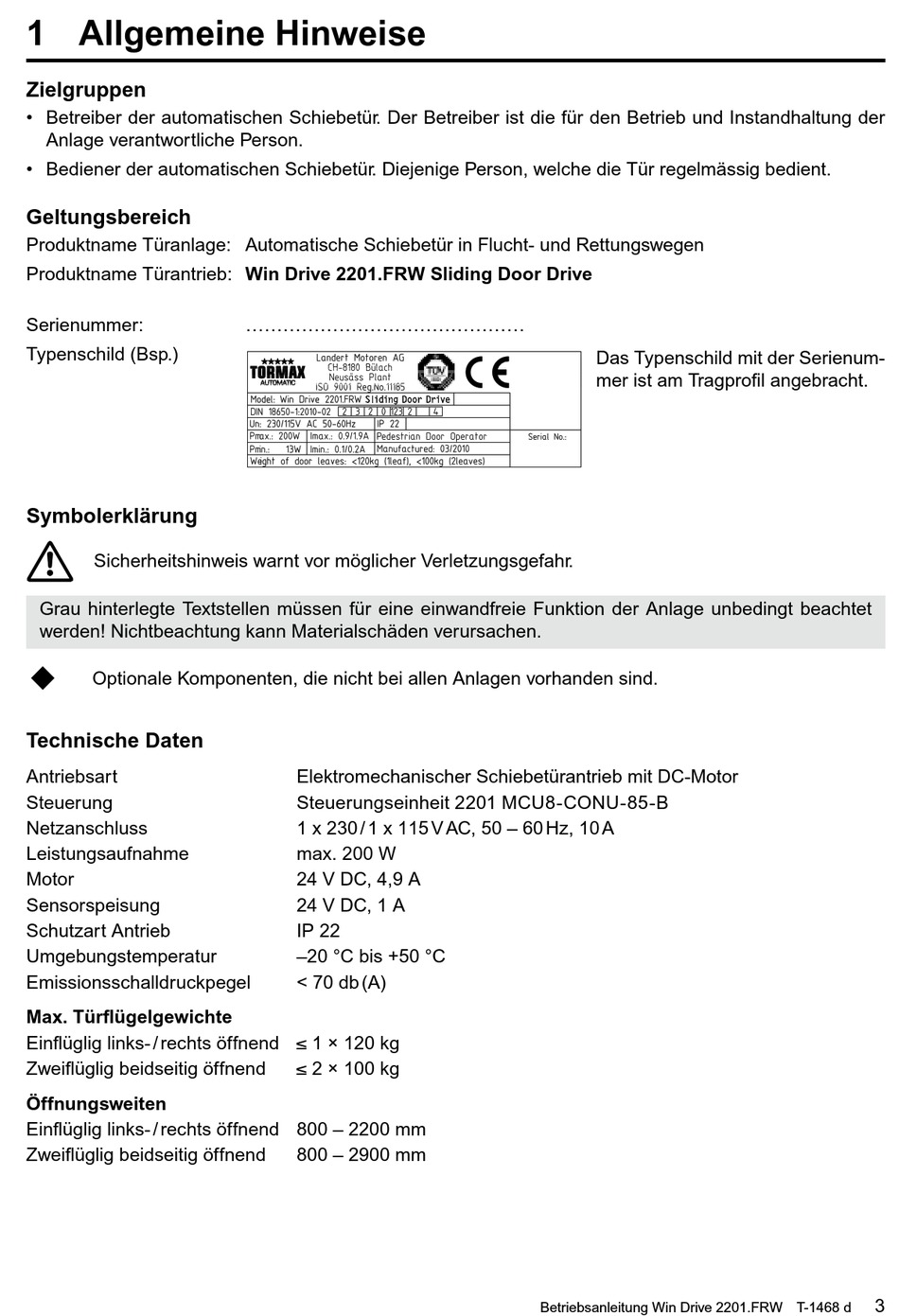

1 Allgemeine Hinweise

Zielgruppen
• Betreiber der automatischen Schiebetür. Der Betreiber ist die für den Betrieb und Instandhaltung der
Anlage verantwortliche Person.
• Bediener der automatischen Schiebetür. Diejenige Person, welche die Tür regelmässig bedient.
Geltungsbereich
Produktname Türanlage: Automatische Schiebetür in Flucht- und Rettungswegen
Produktname Türantrieb: Win Drive 2201.FRW Sliding Door Drive
Serienummer:
Typenschild (Bsp.)
Symbolerklärung
Sicherheitshinweis warnt vor möglicher Verletzungsgefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.

Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.

Technische Daten

Antriebsart
Steuerung
Netzanschluss
Leistungsaufnahme
Motor
Sensorspeisung
Schutzart Antrieb
Umgebungstemperatur
Emissionsschalldruckpegel
Max. Türflügelgewichte
Einflüglig links- / rechts öffnend ≤ 1 × 120 kg
Zweiflüglig beidseitig öffnend
Öffnungsweiten
Einflüglig links- / rechts öffnend 800 – 2200 mm
Zweiflüglig beidseitig öffnend
.............................................
Elektromechanischer Schiebetürantrieb mit DC-Motor
Steuerungseinheit 2201 MCU8-CONU-85-B
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
max. 200 W
24 V DC, 4,9 A
24 V DC, 1 A
IP 22
–20 °C bis +50 °C
< 70 db (A)
≤ 2 × 100 kg
800 – 2900 mm
Das Typenschild mit der Serienum-
mer ist am Tragprofil angebracht.
Betriebsanleitung Win Drive 2201.FRW T-1468 d
3
