SIMATIC TOP connect mit den Peripheriemodulen verdrahten
5.7 Hinweis für den Anschluss der analogen Peripheriemodule

Klemmenblockzuordnung zu dem 40-poligen analogen Frontsteckmodul

①
...
④
⑤
⑥
⑦
⑧
⑨

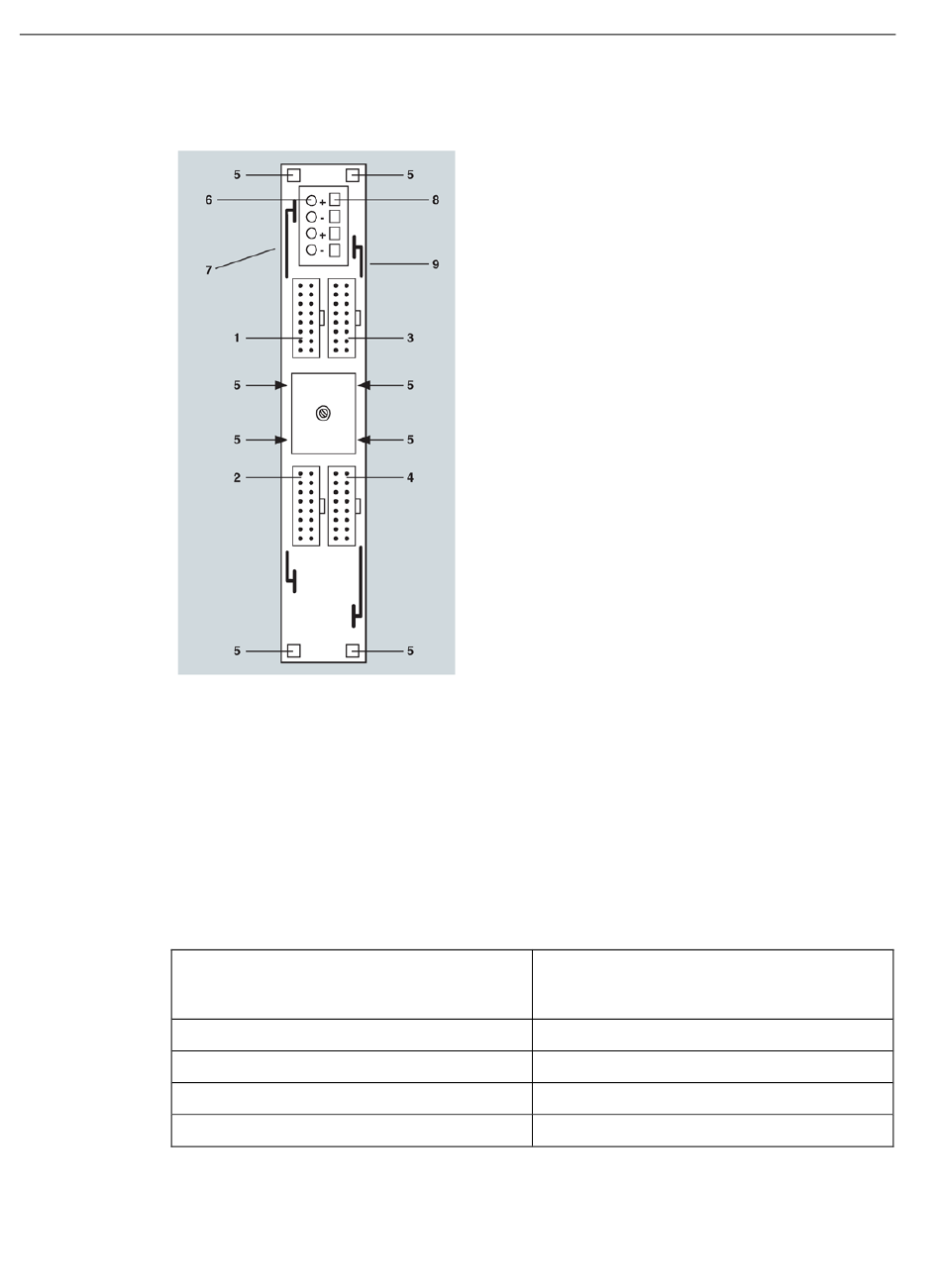

Bild 5-1
Verbindungsleitunganschluss
(Zuordnung siehe Grafik 40-poliges analoges
Frontsteckmodul)
①
②
③
④
58
Verbindungsleitungsanschlüsse
Öffnungen für Zugentlastung
Öffnung für die anzuschließende Leitung
Versorgungsanschlüsse für 1 und 2
Öffnung für den Schraubendreher
Versorgungsanschlüsse für 3 und 4
Klemmenblockzuordnung zu dem 40-poligen analogen Frontsteckmodul
Anschlussmodulzuordnung zu dem 40-poligen
analogen Frontsteckmodul
Anschlussmodul 1
Anschlussmodul 2
Anschlussmodul 3
Anschlussmodul 4
