PANEL FRONTAL

El panel frontal es distinto en cada uno de los tres modelos de NFXI-ASD;
se muestran los tres a continuación.
Se muestra la siguiente información:
• Estado del detector: Normal, Alarma, Avería o Aislamiento
Nivel de alarma: alarma, prealarma (solo disponible en paneles que
•
usan protocolo avanzado)
• Niveles de partículas: 1-9 (solo disponible en paneles que usan
protocolo avanzado)
• Nivel de caudal
• Botones Prueba, Rearme y Desactivar

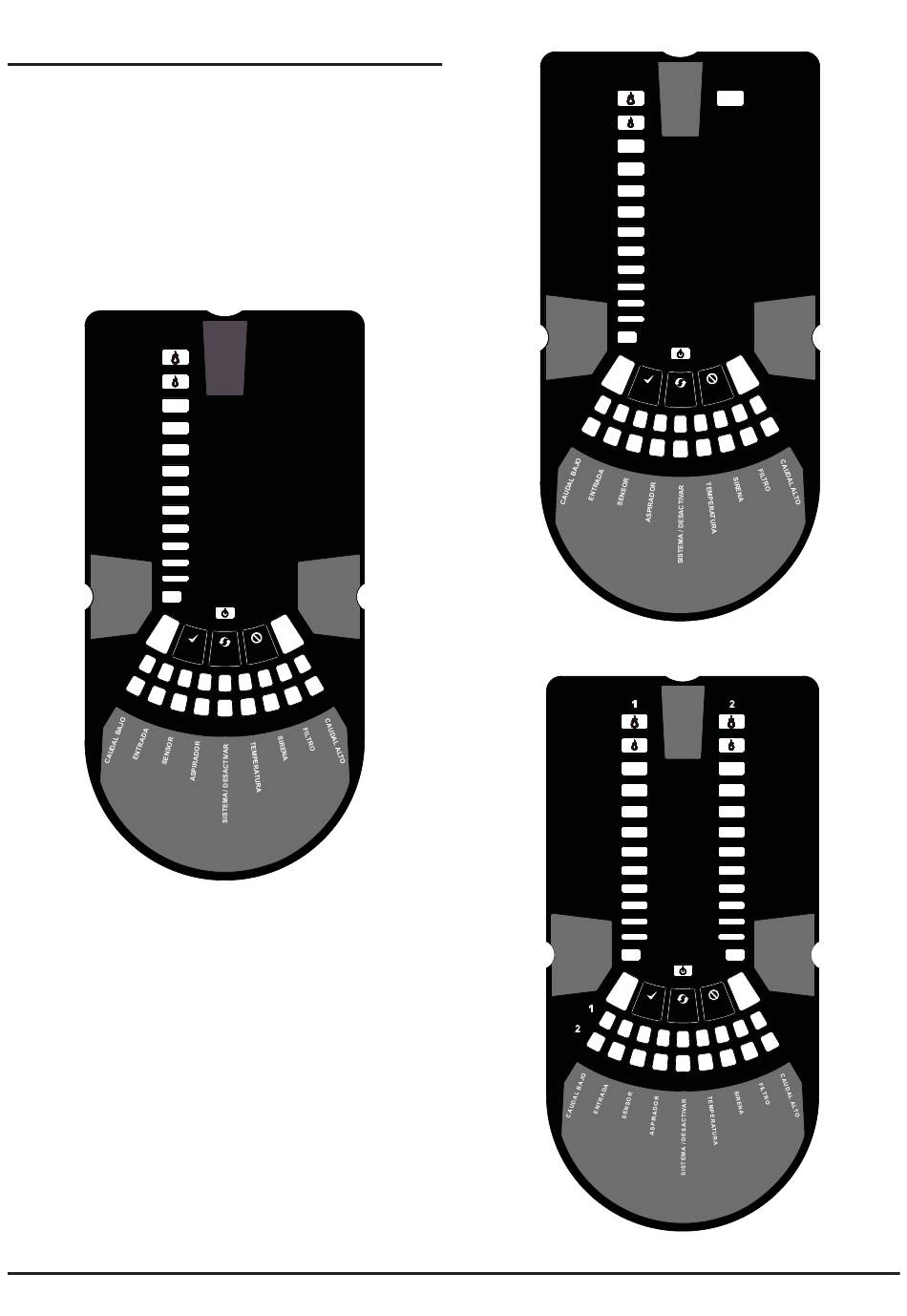

Figura 11: Visualización del panel frontal
10
9
8
7
6
5
4
3
2
NIVEL DE
1
HUMO
MÓDULO
AVERÍA
11a: Detector de 1 canal (1 sensor) NFXI-ASD11
N200-102-00
ALARMA
PREALARMA
FALLO DE
ALIMEN-
TACIÓN
NIVEL DE
HUMO
MÓDULO
AVERÍA
11b: Detector de 1 canal (2 sensores) NFXI-ASD12
NIVEL DE
HUMO 1
MÓDULO 1
AVERÍA
11c: Detector de 2 canales NFXI-ASD22
7
ALARMA
PREALARMA
10
9
8
7
6
5
4
3
2
1
FALLO DE
ALIMEN-
TACIÓN
ALARMA
PREALARMA
10 10
9 9
8 8
7 7
6 6
5 5
4 4
3 3
2 2
NIVEL DE
1 1
HUMO 2
MÓDULO 2
FALLO DE
ALIMEN-
TACIÓN
