Allgemeiner Betrieb
Steuerung des Projektors durch einen PC
Verwenden Sie den Steuerungsanschluss, wenn sich der Projektor nicht über die Fernbedienung bedienen lässt,
beispielsweise wenn er an der Decke angebracht ist.
RS-232C-Anschlüsse
Verwenden Sie das Spezialkabel (9-poliges D-Sub/9-poliges DIN), um den RS232C-Anschluss des Computers an den „PC
CONTROL"-Anschluss des Projektors anzuschließen.

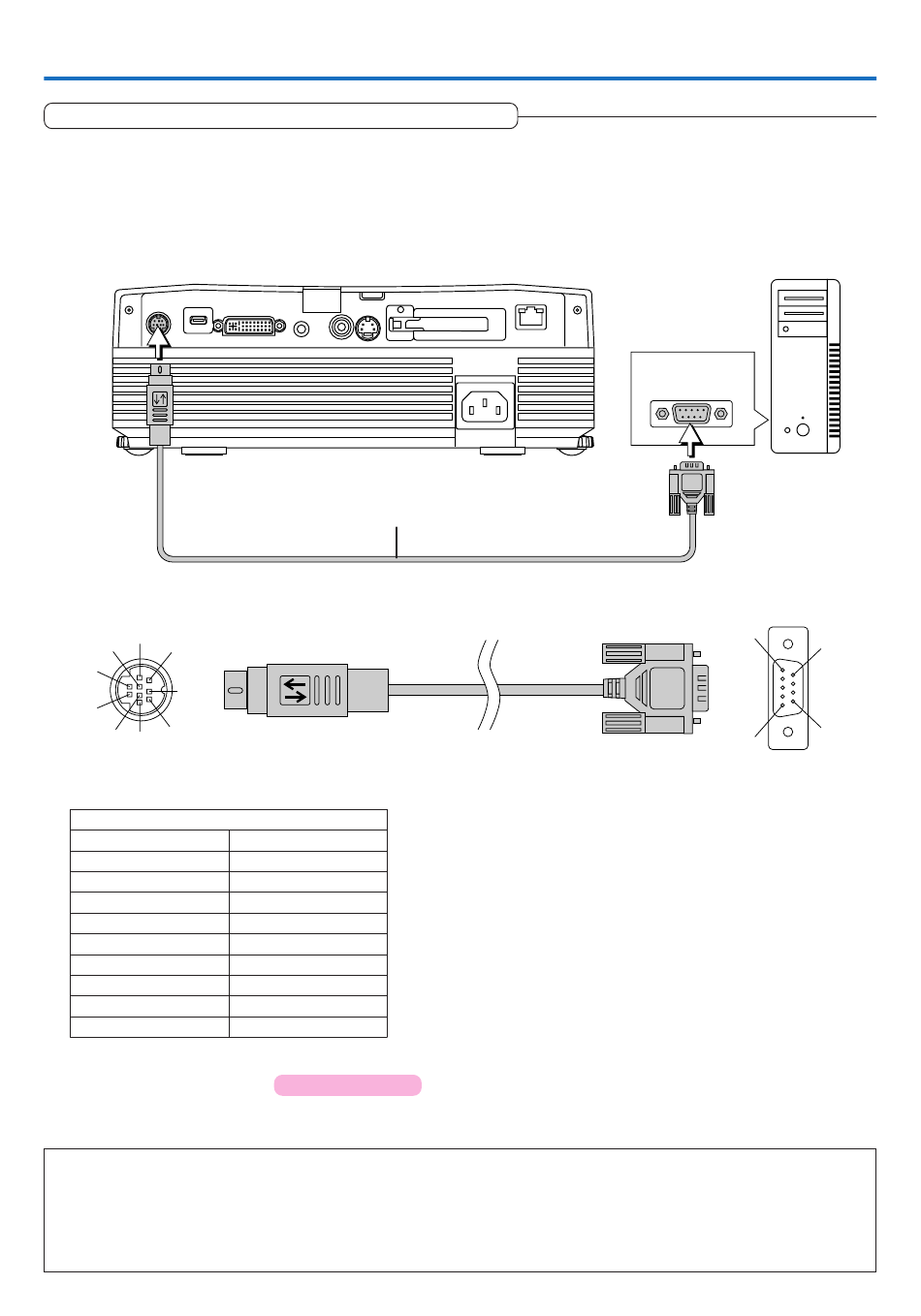

Pin-Zuweisung des Spezialkabels (9-poliges D-Sub/9-poliges DIN)
3
4
7
1
8
2
9
5
6
CN-1 (9-polige DIN-Seite)
Pin-Zuweisung
CN-1 (9-poliges)
1 (TXD)
2
3
4 (GND)
5
6
7 (RXD)
8
9
Anschluss über ein LAN nur U7-137SF
Es ist auch möglich, den Projektor mit Telnet-Anschlüssen über ein LAN oder ein kabelloses LAN (unter Verwendung der PLUS-
Projektor-Steuerungsbefehle) zu steuern.
Hinweis:
* Diese Funktion könnte an manchen Computern nicht arbeiten.
* Für die Verwendung des Steuerungsanschlusses sind besondere Kenntnisse erforderlich. Konsultieren Sie einen Fachmann, wie
beispielsweise die Person, die den Projektor an der Decke angebracht hat.
* Lassen Sie sich das Spezialkabel von einem Fachmann anfertigen, der über das erforderliche Spezialwissen verfügt, um das Kabel auf
Grundlage der oben aufgeführten Pin-Zuweisung herzustellen.
Spezialkabel (9-poliges D-Sub/9-poliges DIN)
CN-2 (9-poliges D-Sub)
3 (PC-TXD)
Nicht angeschlossen
Nicht angeschlossen
5 (GND)
Nicht angeschlossen
Nicht angeschlossen
2 (PC-RXD)
Nicht angeschlossen
Nicht angeschlossen
D-33
RS-232C
connector
1
6
9
5
CN-2 (9-polige D-Sub-Seite)
