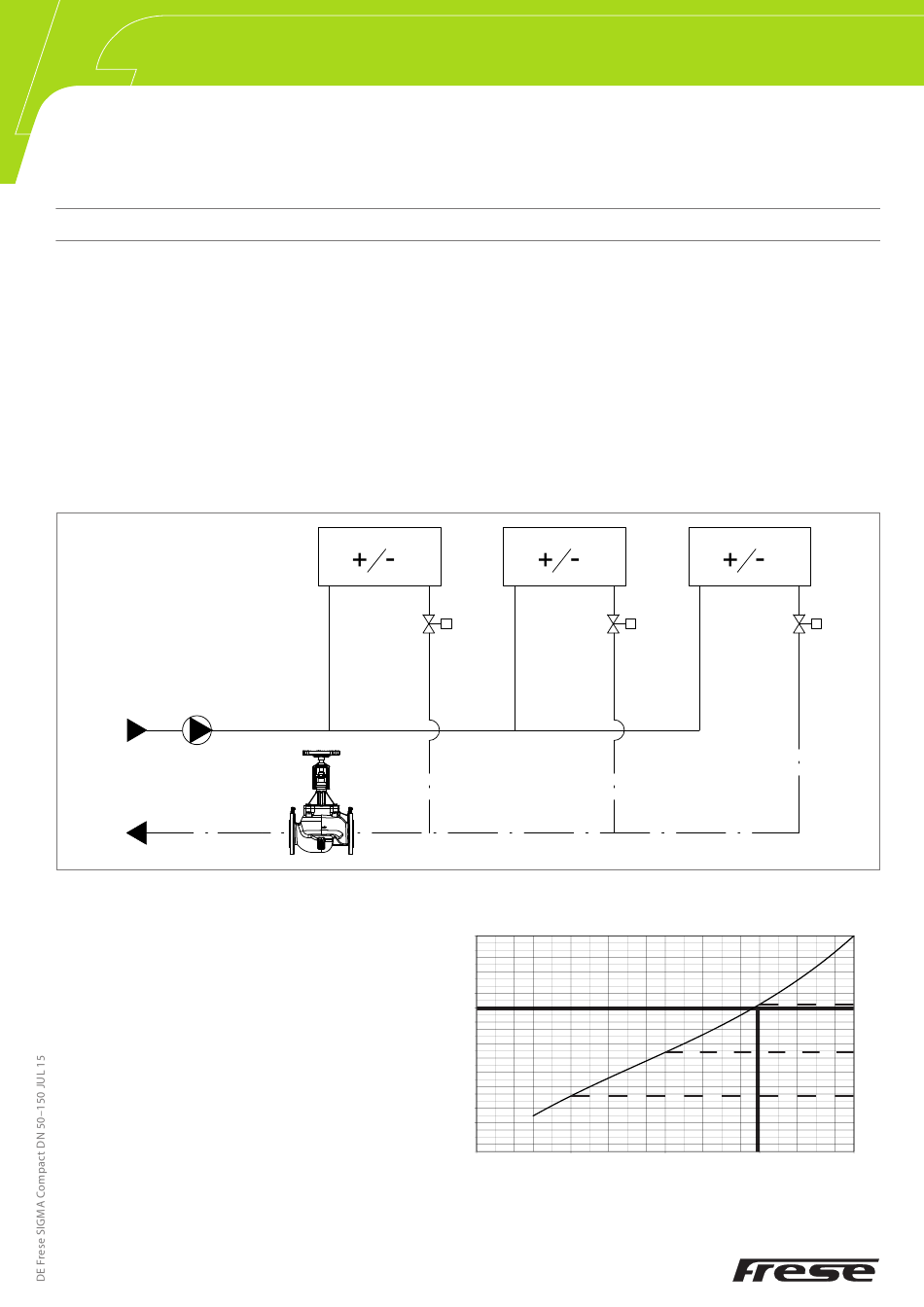

Anwendungsdiagramme

Frese SIGMA Compact in einem Kreis mit Heiz- oder
Kühlschlangen
Das System wird einfach durch Einstellen der
Pumpe auf den erforderlichen Differenzdruck des
dynamischen Volumenstromreglers eingestellt, der
am weitesten von der Pumpe entfernt ist (P+ - P-).
Dieser wird als maßgeblicher Regler bezeichnet.
Ist an diesem maßgeblichen Regler der mindestens
erforderliche Differenzdruck gegeben, reicht der
Differenzdruck auch im restlichen System aus, sodass
dieses automatisch richtig geregelt wird.
Volumenstrom-Beispiel:
Frese SIGMA Compact DN 50 Low
Erforderlicher Auslegungsstrom: 10 m
1.
Der erforderliche
als Bezugswert für die Bemessung des gesamten
dynamischen Systems.
(Siehe Diagramm.)
2.
Die Voreinstellung für den Regler lässt sich mit dem
Volumenstromdiagramm oder der Frese App bestimmen.
Einstellung = 2,9
3.
Auf der rechten Achse lässt sich der Mindest-
Differenzdruck der Pumpe ermitteln.
Er liegt bei ca. 12 kPa.
Frese SIGMA Compact
Dynamischer Volumenstromregler
/h (2,78 l/s)
3
Auslegungsstrom dient
www.frese.eu
Volumenstrom
[m 3 /h]
15,0
1
10,0
5,0
0
0 1
Seite 4 von 16
2 3
2
Voreinstellung
Min. Δp [kPa]
20
3
12
8
6,5
4
