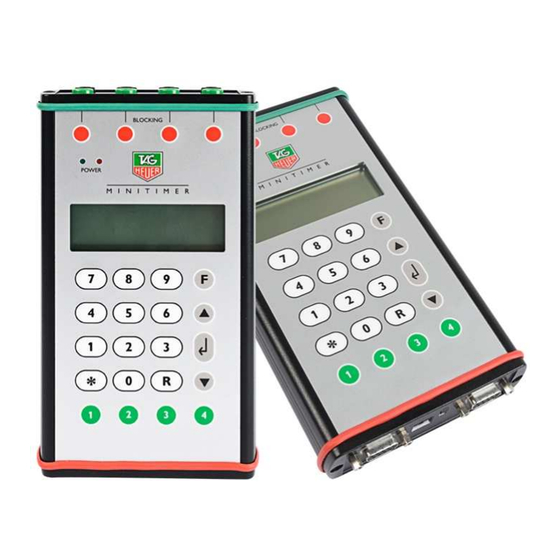

TAG Heuer Minitimer HL 440 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. TAG Heuer Anleitungen
  4. Timer
  5. Minitimer HL 440
  6. Bedienungsanleitung

TAG Heuer Minitimer HL 440 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Minitimer HL 440:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Minitimer HL 440
Bedienungsanleitung
Version 08/2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TAG Heuer Minitimer HL 440

Inhaltszusammenfassung für TAG Heuer Minitimer HL 440

  • Seite 1 Minitimer HL 440 Bedienungsanleitung Version 08/2012...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeines Technische Beschreibung Menu 3.1. Menu beim einschalten 3.2. Hauptmenu 3.3. Menu während eines offenen Laufes 3.3.1. Im PTB / Split Modus 3.3.2. Im Training Modus Inbetriebnahme des Minitimers Menübeschreibung (F Taste) 5.1. RECALL Function (R) Protocol Neue Version herunterladen Beispielseinstellungen 8.1.

  • Seite 3: Allgemeines

    1. Allgemeines • Der Minitimer HL 440 ist ein Profi-Zeitmessgerät mit 4 Kanälen, der die gleiche Technologie wie der CP 540 benutzt. Er ist ein unerlässliches Gerät für zahlreiche Anwendungen. • Der HL 440 ist eine hochpräzise Zeitbasis, ideal für bidirektionelle Kommunikation mit einem Computer.

  • Seite 4: Technische Beschreibung

    4. RS 232 Printer: DB-9 Anschluss seriell für externen Drucker (z.B.HL200 Martel) Ausgabe: Online oder Offline. Diese serielle Schnittstelle kann auch als Synchro Eingang im Master/Slave Modus genutzt werden oder zum Ansteuern einer TAG Heuer Anzeigelinie. 5. Vier Eingänge für Zeitmessimpulse und Synchronisierung. Arbeitskontakt . (Open-Collector).
  • Seite 5 6. Blocking : Rote Tasten zum Sperren/Entsperren der externes Eingänge 1 bis 4. Statusanzeige mittels 4 schwarzer Balken im LCD-Display. 7. Led Power : Zwei LED (rot und grün) die den Ladungsstand der Akkus oder die Funktion der externen Stromversorgung anzeigt. 8.

  • Seite 6: Menu

    3. Menu 3.1. Menu beim einschalten Page 6...

  • Seite 7: Hauptmenu

    3.2. Hauptmenu --- --- 16:00:00 --- --- 16/02/10 SPEICHER FREI 25000 ZUM MENU -> F LAUF OEFFNEN Öffnen eines Laufes --- --- 16:00:00 --- --- SYNCHRO 16/02/10 SYNCHRO MANUAL SYNCHRO SYNCHRO SLAVE DATUM <JMA> dd/mm/aa ZEIT <HM> hh:mm BEREIT ZUR SYNCHRO PTB SEQUENTIAL 1-- 4 PTB SEQUENTIAL 5 –...

  • Seite 8: Menu Während Eines Offenen Laufes

    3.3. Menu während eines offenen Laufes 3.3.1. Im PTB / Split Modus 3.3.2. Im Training Modus --- --- 16:25:06 --- --- LAUF SCHLIESSEN Lauf schliessen ON SCREEN RANGLISTE ZUM DRUCKER ON SCREEN RANGLISTE LAUF Lauf wählen ZUM DRUCKER ON SCREEN Teilnehmernummer AUFLISTUNG ZUM DRUCKER...

  • Seite 9: Inbetriebnahme Des Minitimers

    3.2 Einschalten des Geräts. • Den ON/OFF Schalter auf ON setzen • Während 5 Sekunden zeigt die Anzeige: Minitimer HL 440 Die Software version (zb. V.A – 03) • Wählen Sie aus wie die serielle Schnittstelle benutzt wird: RS232 ZUM PRINTER Das Protokoll entspricht dem Drucker Type HL200 (Martel).

  • Seite 10: Mit Anschluss Des Martel Hl 200 Druckers

    Synchro Manual Geben Sie das Datum und die Uhrzeit ein • Datum (dd/mm/yy) – Tag / Monat / Jahr, und mit ◄┘ bestätigen. • Zeit (HM) – Stunden, Minuten und mit ◄┘ bestätigen. • Der LCD zeigt dann das eingegebenes Datum und die Zeit, 4 Balken die den Status der Eingänge anzeigen (Blocking) und die Nachricht : Bereit zu Synchro.

  • Seite 11: Menübeschreibung (F Taste)

    5. Menübeschreibung (F Taste) LAUF ÖFFNEN: Start eines neuen Laufes nachdem der letzte geschlossen wurde. Laufnummer wird beim öffnen des Eingangs 1 angezeigt. LAUF SCHLIESSEN: Schliessen des Laufes am Ende der Zeitnahme. Alle Zeiten werden gespeichert und können nicht mehr durch den Minitimer geändert werden.
  • Seite 12 PARAMETER: (wenn Änderungen gewünschten werden – Präzision, Daten, Sperrzeit usw) PRÄZISION : Wahl der Präzision von 1 bis 1/100'000 einer Sekunde. Alle Zeiten können nur in einer Auflösung bis zu ein 1/1000’ angezeigt werden. Jedoch werden alle Zeiten in der gewählten Präzision gespeichert, übertragen und gedruckt.
  • Seite 13 (2400/9600/38'400/57'000 und 9600 Bds mit Datenflusssteuerung (Flow Ctrl) wenn er mit dem Funkgerät HL 680 benutzt wird. Zur Anzeigetafel • Laufende Zeit auf dem TAG Heuer Anzeigelinien (HL960 / HL 970 / HL990 / HL965 oder HL980) • Tageszeit vom CP 540 •...
  • Seite 14 6. Ein Lauf öffnen und die generelle Zeitmessung Züm öffnen des Menüs drücken Sie auf F. Zur Auswahl einer Option verwenden Sie die ▼und ▲Tasten und bestätigen mit ◄┘. o Im Menü einen neuen LAUF ÖFFNEN. Vergessen Sie nicht die benötigten externen Zeitmesseingänge zu öffnen. o Der Minitimer speichert die Zeit und das Datum auf allen 4 Eingängen sequentiell.

  • Seite 15: Recall Function (R)

    5.1. RECALL Function (R) Diese erlaubt einen Zugriff auf die unzugeordneten gespeicherten Zeiten eines Kanals, sowie zur Zuordnung einer Teilnehmernummer. Auch direkte Zeitenidentifizierung ist möglich. Zum Beispiel : Drücken Sie auf R – Wählen Sie den betreffenden Eingang von 1 bis 4 – ▼...

  • Seite 16: Protocol

    C davor gedruckt. Eine Zeit die durch die Teilnehmernummer 0 identifiziert wird, löscht die gewählte Zeit. Diese Zeit wird jedoch mit einem C davor gedruckt 6. Protocol Verweisen Sie sich zum TAG Heuer Timing Standart-Protokoll : THCOM08 Page 16...

  • Seite 17: Neue Version Herunterladen

    7. Neue Version herunterladen Sie können die Software auf unsere Homepage kostenlos herunterladen www.tagheuer-timing.com oder auf www.timingassistant.com um Ihren Minitimer auf den neuesten Stand zu bringen. Dazu benötigen Sie: • Serielles Sub-D9p Kabel HL 605-10 • das Programm «TAGHeuerFirmmanager.exe » Ablauf 1.

  • Seite 18: Beispielseinstellungen

    8. Beispielseinstellungen 8.1. Konfiguration: Computer, Minitimer und Drucker Einstellungen HL 440 Synchro: Synchro Manual Einstellung: RS 232 PC 9600 Bds RS 232 AUX ZUM DRUCKER EINGANG WAHL : Eingang 1 bis 4 8.2. Konfiguration: 2 Minitimer 8 Synchronisierte Eingänge Einstellungen HL 440 / 1 Synchro: Synchro Manual...

  • Seite 19: Chronoprinter 540 - Minitimer - Computer (Nicht Zusammen Synchronisiert)

    EINGANG WAHL : Eingang 1 bis 4 8.3. Chronoprinter 540 – Minitimer – Computer (nicht zusammen synchronisiert) Einstellungen CP 540 Synchro: Synchro Manual Timing Modus: PTB SEQ 1 bis 4 HL 440 Synchro: Synchro Manual Einstellung: RS 232 PC 9600 Bds RS 232 AUX ZUM AUX EINGANG WAHL : Eingang 5 bis 8...

  • Seite 20: Training

    8.5. Training Einstellungen HL 440 Synchro: Synchro Manuel Einstellung: RS 232 PC 9600 Bds RS 232 AUX ZUM AUX Status Eingang : Eingang 1 bis 4 Page 20...

  • Seite 21: Training Mit Coach

    8.6. Training mit Coach Paramétrages HL 440 / 1 Synchro: Synchro Manuel Paramètre: RS 232 PC 9600 Dbs RS 232 AUX ZUM AUX Status Eingang : Eingang 1 bis 4 HL 440 / Coach Synchro: Synchro Manuel Paramètre: RS 232 PC 9600 Dbs RS 232 AUX ZUM AUX...

  • Seite 22: Benötigte Kabeln

    8.7. Benötigte Kabeln HL 605-10 : Sub-D9p, M/F (2-2, 3-3, 5-5) HL 200-10 : Sub-D9p, M/M (2-3, 3-2, 5-5, 9-9) HL540-10 : Sub-D9p / RJ45 Spezial Kabel CP540 zum HL440 (Synchro) RJ12 – CP540 RJ 11 Docking Sub-D9p M Bezeichnung Rx/Tx Tx/Rx SYNC...

  • Seite 23: Technische Daten

    9. Technische Daten ⇒ ⇒ ⇒ ⇒ Allgemein Autarkes Sport Zeitnahmesystem. Zeitenauflösung (Drucker – PC) von 1 Sek. bis 1/100.000 sec Speicher 25.000 Zeiten in bis zu 99 Zeitnahmesitzungen Sequentielle N°/ Teilnehmer N° von 1 bis 9.999 ⇒ Inputs / Outputs vier Bananenbuchsen, Input für externe Zeitenimpulse (Arbeitskontakt oder Schliesskontakt Potentialfrei (short-circuit, open collector) COMPUTER / Bidirektional RS232 (oder externes Display)
  • Seite 24 TAG Heuer PROFESSIONAL TIMING 6A Louis-Joseph Chevrolet 2300 la Chaux-de-Fonds Switzerland Tel : 032 919 8000 Fax : 032 919 9026 E-mail: info@tagheuer-timing.com http: //www.tagheuer-timing.com Page 24...
