F
®

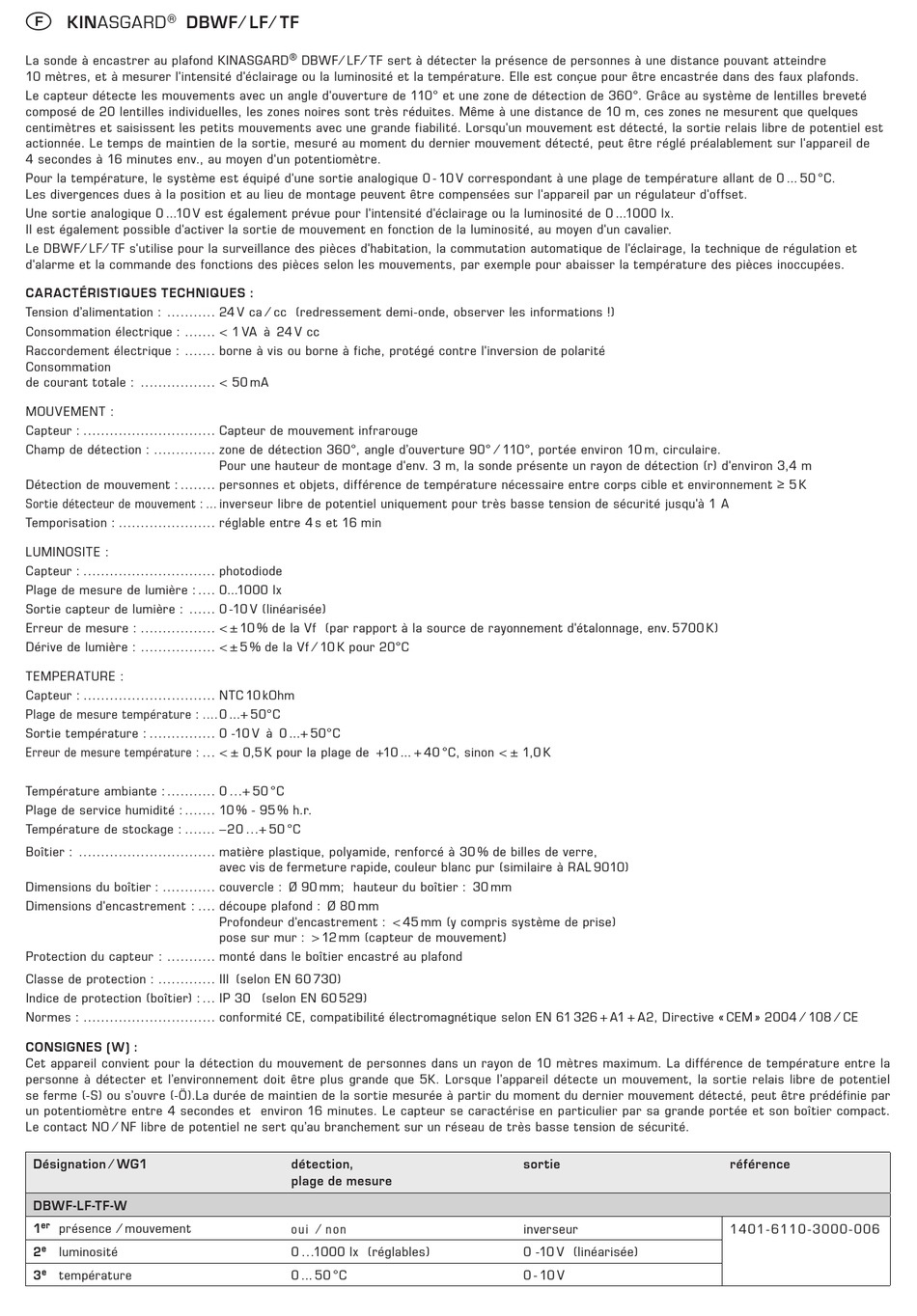

KINASGARD
DBWF ⁄ LF ⁄ TF
La sonde à encastrer au plafond KINASGARD
10 mètres, et à mesurer l'intensité d'éclairage ou la luminosité et la température. Elle est conçue pour être encastrée dans des faux plafonds.
Le capteur détecte les mouvements avec un angle d'ouverture de 110° et une zone de détection de 360°. Grâce au système de lentilles breveté
composé de 20 lentilles individuelles, les zones noires sont très réduites. Même à une distance de 10 m, ces zones ne mesurent que quelques
centimètres et saisissent les petits mouvements avec une grande fiabilité. Lorsqu'un mouvement est détecté, la sortie relais libre de potentiel est
actionnée. Le temps de maintien de la sortie, mesuré au moment du dernier mouvement détecté, peut être réglé préalablement sur l'appareil de
4 secondes à 16 minutes env., au moyen d'un potentiomètre.
Pour la température, le système est équipé d'une sortie analogique 0 - 10 V correspondant à une plage de température allant de 0 ... 50 °C.
Les divergences dues à la position et au lieu de montage peuvent être compensées sur l'appareil par un régulateur d'offset.
Une sortie analogique 0 ...10 V est également prévue pour l'intensité d'éclairage ou la luminosité de 0 ...1000 lx.
Il est également possible d'activer la sortie de mouvement en fonction de la luminosité, au moyen d'un cavalier.
Le DBWF ⁄ LF ⁄ TF s'utilise pour la surveillance des pièces d'habitation, la commutation automatique de l'éclairage, la technique de régulation et
d'alarme et la commande des fonctions des pièces selon les mouvements, par exemple pour abaisser la température des pièces inoccupées.
CARACTÉRISTIQUES TECHNIQUES :
Tension d'alimentation : ........... 24 V ca ⁄ cc (redressement demi-onde, observer les informations !)
Consommation électrique : ....... < 1 VA à 24 V cc
Raccordement électrique : ....... borne à vis ou borne à fiche, protégé contre l'inversion de polarité
Consommation
de courant totale : ................. < 50 mA
MOUVEMENT :
Capteur : .............................. Capteur de mouvement infrarouge
Champ de détection : .............. zone de détection 360°, angle d'ouverture 90° ⁄ 110°, portée environ 10 m, circulaire.
Détection de mouvement : ........ personnes et objets, différence de température nécessaire entre corps cible et environnement ≥ 5 K
Sortie détecteur de mouvement : ... inverseur libre de potentiel uniquement pour très basse tension de sécurité jusqu'à 1 A
Temporisation : ...................... réglable entre 4 s et 16 min
LUMINOSITE :
Capteur : .............................. photodiode
Plage de mesure de lumière : .... 0...1000 lx
Sortie capteur de lumière : ...... 0 -10 V (linéarisée)
Erreur de mesure : ................. < ± 10 % de la Vf (par rapport à la source de rayonnement d'étalonnage, env. 5700 K)
Dérive de lumière : ................. < ± 5 % de la Vf ⁄ 10 K pour 20°C
TEMPERATURE :
Capteur : .............................. NTC 10 kOhm
Plage de mesure température : .... 0 ...+ 50°C
Sortie température : ............... 0 -10 V à 0 ...+ 50°C
Erreur de mesure température : ... < ± 0,5 K pour la plage de +10 ... + 40 °C, sinon < ± 1,0 K
Température ambiante : ........... 0 ...+ 50 °C
Plage de service humidité : ....... 10 % - 95 % h.r.
Température de stockage : ....... –20 ...+ 50 °C
Boîtier : ............................... matière plastique, polyamide, renforcé à 30 % de billes de verre,
Dimensions du boîtier : ............ couvercle : Ø 90 mm; hauteur du boîtier : 30 mm
Dimensions d'encastrement : .... découpe plafond : Ø 80 mm
Protection du capteur : ........... monté dans le boîtier encastré au plafond
Classe de protection : ............. III (selon EN 60 730)
Indice de protection (boîtier) : ... IP 30 (selon EN 60 529)
Normes : .............................. conformité CE, compatibilité électromagnétique selon EN 61 326 + A1 + A2, Directive « CEM » 2004 ⁄ 108 ⁄ CE
CONSIGNES (W) :
Cet appareil convient pour la détection du mouvement de personnes dans un rayon de 10 mètres maximum. La différence de température entre la
personne à détecter et l'environnement doit être plus grande que 5K. Lorsque l'appareil détecte un mouvement, la sortie relais libre de potentiel
se ferme (-S) ou s'ouvre (-Ö).La durée de maintien de la sortie mesurée à partir du moment du dernier mouvement détecté, peut être prédéfinie par
un potentiomètre entre 4 secondes et environ 16 minutes. Le capteur se caractérise en particulier par sa grande portée et son boîtier compact.
Le contact NO ⁄ NF libre de potentiel ne sert qu'au branchement sur un réseau de très basse tension de sécurité.
Désignation ⁄ WG1
DBWF-LF-TF-W
er
1
présence ⁄ mouvement
2
e
luminosité
3
e
température
®
DBWF ⁄ LF ⁄ TF sert à détecter la présence de personnes à une distance pouvant atteindre
Pour une hauteur de montage d'env. 3 m, la sonde présente un rayon de détection (r) d'environ 3,4 m
avec vis de fermeture rapide, couleur blanc pur (similaire à RAL 9010)
Profondeur d'encastrement : < 45 mm (y compris système de prise)
pose sur mur : > 12 mm (capteur de mouvement)
détection,
plage de mesure
o u i ⁄ n o n
0 ...1000 lx (réglables)
0 ... 50 °C
sortie
inverseur
0 -10 V (linéarisée)
0 - 10 V
référence
14 01-6110 -3 000-006
