S+S REGELTECHNIK KINASGARD DBWF/LF/TF Bedienungs- Und Montageanleitung Seite 16

D G F r
DBWF ⁄ LF ⁄ TF
KINASGARD ®

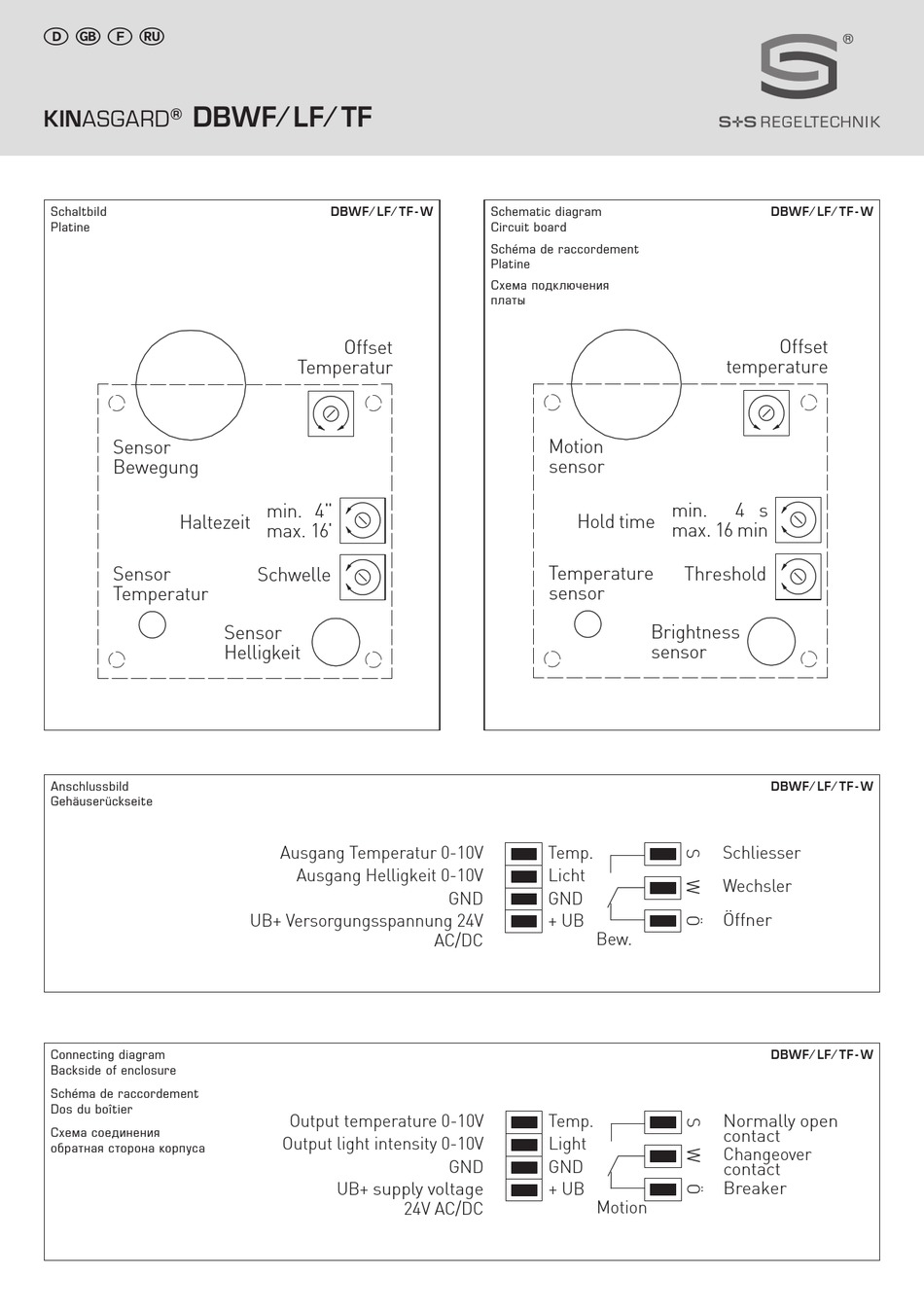

Schaltbild
Platine
Sensor
Bewegung
Haltezeit
Sensor
Temperatur
Anschlussbild
Gehäuserückseite
Connecting diagram
Backside of enclosure
Schéma de raccordement
Dos du boîtier
Схема соединения
обратная сторона корпуса
DBWF ⁄ LF ⁄ TF - W
Offset
Temperatur
min. 4''
max. 16'
Schwelle
Sensor
Helligkeit
Ausgang Temperatur 0-10V
Ausgang Helligkeit 0-10V
UB+ Versorgungsspannung 24V
Output temperature 0-10V
Output light intensity 0-10V
UB+ supply voltage
Schematic diagram
Circuit board
Schéma de raccordement
Platine
Схема подключения
платы
Motion
sensor
Hold time
Temperature
sensor
Temp.
Licht
GND GND
+ UB
AC/DC
Temp.
Light
GND GND
+ UB
24V AC/DC
temperature
min. 4 s
max. 16 min
Threshold
Brightness
sensor
Schliesser
Wechsler
Öffner
Bew.
Normally open
contact
Changeover
contact
Breaker
Motion
DBWF ⁄ LF ⁄ TF - W
Offset
DBWF ⁄ LF ⁄ TF - W
DBWF ⁄ LF ⁄ TF - W
