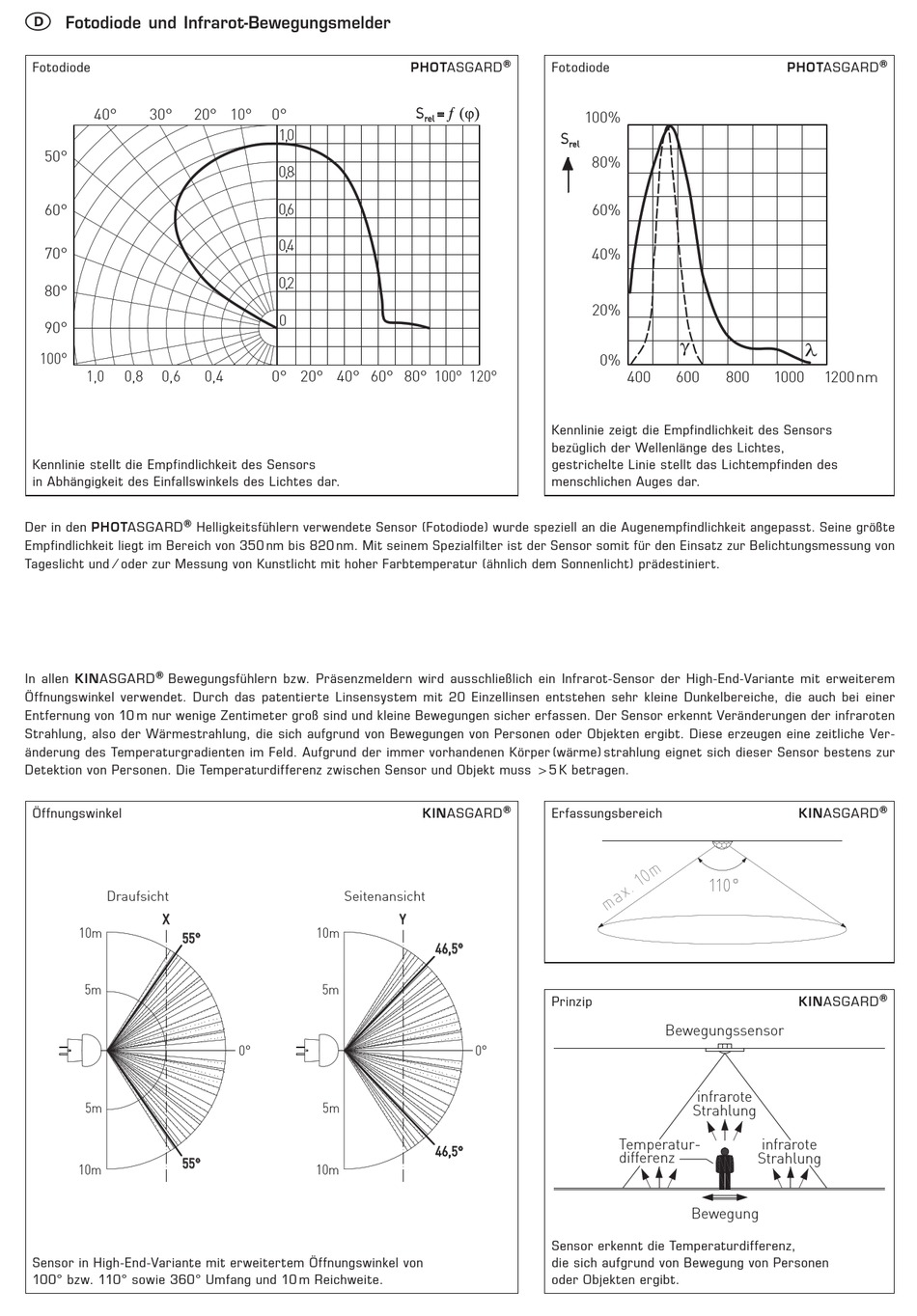

Fotodiode und Infrarot-Bewegungsmelder
Fotodiode
40°
30°
20° 10°
50°
60°
70°
80°
90°
100°
1,0
0,8
0,6
Kennlinie stellt die Empfindlichkeit des Sensors
in Abhängigkeit des Einfallswinkels des Lichtes dar.
Der in den PHOTASGARD
®
Helligkeitsfühlern verwendete Sensor (Fotodiode) wurde speziell an die Augenempfindlichkeit angepasst. Seine größte
Empfindlichkeit liegt im Bereich von 350 nm bis 820 nm. Mit seinem Spezialfilter ist der Sensor somit für den Einsatz zur Belichtungsmessung von
Tageslicht und ⁄ oder zur Messung von Kunstlicht mit hoher Farbtemperatur (ähnlich dem Sonnenlicht) prädestiniert.
In allen KINASGARD
®
Bewegungsfühlern bzw. Präsenzmeldern wird aus schließ lich ein Infrarot-Sensor der High-End-Variante mit erweiterem
Öffnungs winkel verwendet. Durch das patentierte Linsensystem mit 20 Einzellinsen entstehen sehr kleine Dunkel bereiche, die auch bei einer
Ent fernung von 10 m nur wenige Zentimeter groß sind und kleine Bewegungen sicher erfassen. Der Sensor erkennt Veränderungen der infraroten
Strahlung, also der Wärme strahlung, die sich aufgrund von Bewegungen von Personen oder Objekten ergibt. Diese erzeugen eine zeitliche Ver-
änderung des Temperaturgradienten im Feld. Aufgrund der immer vorhandenen Körper (wärme) strahlung eignet sich dieser Sensor bestens zur
Detektion von Personen. Die Temperaturdifferenz zwischen Sensor und Objekt muss > 5 K betragen.
Öffnungswinkel
Draufsicht
X
10m
55°
5m
5m
55°
10m
Sensor in High-End-Variante mit erweitertem Öffnungswinkel von
100° bzw. 110° sowie 360° Umfang und 10 m Reichweite.
0°
1,0
0,8
0,6
0,4
0,2
0
0,4
0° 20° 40° 60° 80° 100° 120°
Seitenansicht
10m
5m
0°
5m
10m
PHOTASGARD
®
Fotodiode
Kennlinie zeigt die Empfindlichkeit des Sensors
bezüglich der Wellenlänge des Lichtes,
gestrichelte Linie stellt das Lichtempfinden des
menschlichen Auges dar.
KINASGARD
®
Erfassungsbereich
Y
46,5°
Prinzip
0°
46,5°
Sensor erkennt die Temperaturdifferenz,
die sich aufgrund von Bewegung von Personen
oder Objekten ergibt.
100%
80%
60%
40%
20%
0%
400
600
800
Bewegungssensor
infrarote
Strahlung
Temperatur-
differenz
Strahlung
Bewegung
PHOTASGARD
®
1000
1200nm
KINASGARD
®
KINASGARD
®
infrarote
