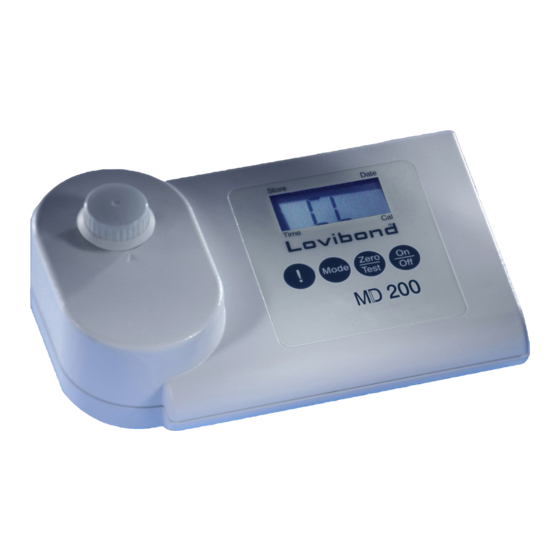

Lovibond MD 200 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MD 200:
- Bedienungsanleitung (188 Seiten) ,
- Methodische hinweise (341 Seiten) ,
- Zusatzinformationen (17 Seiten)
Verwandte Anleitungen für Lovibond MD 200
Inhaltszusammenfassung für Lovibond MD 200
- Seite 1 Lovibond Water Testing ® Tintometer Group ® Photometer-System MD200 Cl • pH • Stab • TA Bedienungsanleitung Istruzioni d‘uso Seite 3–23 Pagina 69–89 Instruction Manual Instrucciones Page 25 –45 Página 91–111 Mode d‘emploi Page 47 –67 www.lovibond.com...
- Seite 2 Hersteller / manufacturer / fabricant / produttore / fabricante: Tintometer GmbH / Schleefstraße 8-12 / 44287 Dortmund / Deutschland ——————————————————————————————————————— Produktname / Product name / Nom du fabricant / Nome del prodotto / Nombre del productor: Lovibond MD200 ® ——————————————————————————————————————— EG-Konformitätserklärung gemäß RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis • Allgemeine Hinweise ..........4 Hinweise zur Arbeitstechnik . -
Seite 4: Allgemeine Hinweise
Hinweise zu den Methoden • Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Methoden beachten • Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von Kindern gelangen. • Reagenzlösungen ordnungsgemäß entsorgen. • Sicherheitsdatenblätter bei Bedarf anfordern. (Internet: www.lovibond.com) MD200_1d 03/2013... -
Seite 5: Richtiges Befüllen Der Küvette
Allgemeine Hinweise Positionierung der Küvette (Ø 24 mm): Richtiges Befüllen der Küvette: Batteriewechsel: (B) Batterie- fachdeckel (E) Dichtring (A) Schraube (F) Gerät Rückseite (D) Batterien (C) Einkerbung für Infrarotdatenübertragung ACHTUNG: Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein. -
Seite 6: Funktionsbeschreibung
Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. METHODE In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen. Mode Scroll Memory (SM) Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Methoden festgelegt. Nach dem Einschalten des Gerätes wird au- tomatisch die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt worden war. -
Seite 7: Hintergrundbeleuchtung
Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [ ! ] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, um direkt in das Speichermenü... -
Seite 8: Methoden
Methoden Chlor mit Tablette CL 6 0,01 – 6,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. - Seite 9 Methoden Anmerkungen: Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 10: Chlor Mit Flüssigreagenz
Methoden Chlor mit Flüssigreagenz CL 6 0,02 – 4,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und entleeren. Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen DPD 1 Puffer-Lösung 2 Tropfen DPD 1 Reagenz-Lösung... - Seite 11 Methoden Anmerkungen: Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 12: Chlor Hr Mit Dpd Tablette
Methoden Chlor HR mit DPD Tablette CL 10 0,1 – 10 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme“). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No. - Seite 13 Methoden Anmerkungen: Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 14: Ph-Wert Mit Tablette
Methoden pH-Wert mit Tablette 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat. -
Seite 15: Ph-Wert Mit Flüssigreagenz
Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen. -
Seite 16: Cyanursäure Mit Tablette 0 - 160 Mg/L
Methoden Cyanursäure mit Tablette 0 – 160 mg/l In eine saubere 24-mm-Küvette 5 ml Probe und 5 ml VE-Wasser 0.0.0 (Anm. 1) geben und Nullabgleich durchführen (siehe „Inbetriebnahme“). In die vorbereitete Probe eine CyA-TEST Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den In- halt durch Umschwenken mischen, bis sich die Tablette gelöst hat (Anm. -
Seite 17: Alkalität-M Mit Tablette
Methoden Alkalität-m mit Tablette 5 – 200 mg/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10 ml-Probe eine ALKA-M-PHOTOMETER-Tablette direkt aus der Folie zugeben und mit einem sauberem Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat. -
Seite 18: Menü-Optionen
Menü-Optionen Menü-Wahl Die Taste [MODE] drücken und gedrückt halten. Mode Das Gerät mit Taste [ON/OFF] einschalten. 3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen. Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte: diS Auslesen gespeicherter Daten Store Date Prt Drucken gespeicherter Daten Einstellung von Datum und Uhrzeit Time Anwenderjustierung... -
Seite 19: Einstellen Von Datum Und Zeit
Menü-Optionen Einkerbung für Infrarotdatenübertragung Das IRiM und die Peripheriegeräte müssen betriebsbereit sein. Durch PrtG Drücken der [MODE]-Taste wird die Übertragung gestartet; das Gerät zeigt für ca. 1 Sekunde „PrtG“ (Printing). Im Anschluss wird die Nummer des ersten Datensatzes angezeigt und die Daten übertragen. Nachein- ander werden sämtliche gespeicherten Datensätze übertragen. -
Seite 20: Justierung
Justierung Store Date Anwenderjustierung Time Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Fabrikationsjustierung (Anzeige im Justiermodus) Nach Bestätigen der Auswahl durch die Taste [MODE] erscheint ab- wechselnd im Display: CAL/„Methode“. METHODE Zu der Methode, die justiert werden soll, mit der Taste [MODE] scrollen. Saubere Küvette bis zur 10-ml-Marke mit dem Standard füllen, mit dem Küvettendeckel verschließen und im Messschacht positionieren. -
Seite 21: Rückkehr Zur Fabrikationsjustierung
Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird ERGEBNIS bei Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal Time angezeigt. -
Seite 22: Technische Daten
Technische Daten Technische Daten Gerät drei Wellenlängen, automatische Wellenlängenanwahl, Kolorimeter mit direkter Messwertanzeige Optik LEDs, Interferenzfilter (IF) und Photosensor am transparenten Messschacht Wellenlängenspezifikationen der Interferenzfilter: 530 nm = 5 nm 560 nm = 5 nm 610 nm = 6 nm Wellenlängenrichtigkeit ±... -
Seite 23: Bedienerhinweise
Bedienerhinweise – Fehlermeldungen Bedienerhinweise Messbereich überschritten oder Trübung zu groß. Hı Messbereich unterschritten. Batterien umgehend austauschen, Weiterarbeiten nicht möglich. Batteriespannung für Hintergrundbeleuchtung zu niedrig, Messung btLo jedoch möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei ERGEBNIS Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt Time... - Seite 24 MD200_1d 03/2013...
- Seite 46 MD200_1d 03/2013...
- Seite 68 MD200_1d 03/2013...
- Seite 90 MD200_1d 03/2013...
- Seite 112 Tintometer GmbH The Tintometer Limited Tintometer AG Lovibond ® Water Testing Lovibond House / Solar Way Hauptstraße 2 Schleefstraße 8-12 Solstice Park / Amesbury, SP4 7SZ 5212 Hausen AG 44287 Dortmund Tel.: +44 (0)1980 664800 Tel.: +41 (0)56/4422829 Tel.: +49 (0)231/94510-0...
