Lovibond MD 200 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MD 200:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Lovibond
Tintometer
®

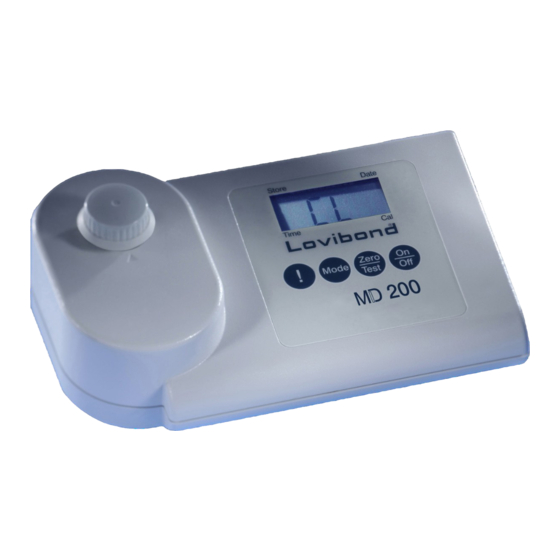

Photometer-System MD 200
H
O
• pH
2
2
Bedienungsanleitung
DE
Seite 4–21
Instruction Manual
GB
Page 22–39
Mode d'emploi
FR
Page 40–57
www.lovibond.com
Water Testing
®
Group
IT
Istruzioni d'uso
Pagina 58–75
Instrucciones
ES
Página 76–93
Instruções de Serviço
PT
Página 94–111
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lovibond MD 200

Inhaltszusammenfassung für Lovibond MD 200

  • Seite 1 Lovibond Water Testing ® Tintometer Group ® Photometer-System MD 200 • pH Bedienungsanleitung Istruzioni d‘uso Seite 4–21 Pagina 58–75 Instruction Manual Instrucciones Page 22–39 Página 76–93 Mode d‘emploi Instruções de Serviço Page 40–57 Página 94–111 www.lovibond.com...
  • Seite 3 Für das nachfolgend bezeichnete Erzeugnis / For the following mentioned product Bezeichnung / Name, MD 200 AL 200 , alle Typen - all types Modellnummer / Model No. wird hiermit erklärt, dass es den grundlegenden Anforderungen entspricht, die in den nachfolgend bezeichneten Harmonisierungsrechtsvorschriften festgelegt sind: / it is hereby declared that it complies with the essential requirements which are determined in the following harmonisation rules: RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26.
  • Seite 4 Wichtige Informationen Wichtiger Entsorgungshinweis zu Batterien und Akkus Jeder Verbraucher ist aufgrund der Batterieverordnung (Richtlinie 2006/66/EG) gesetzlich zur Rückgabe aller ge- und verbrauchten Batterien bzw. Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Da auch bei Produkten aus unserem Sortiment Batterien und Akkus im Lieferumgang enthalten sind, weisen wir Sie auf folgendes hin: Verbrauchte Batterien und Akkus gehören nicht in den Hausmüll, sondern können...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis • Allgemeine Hinweise ..........6 Hinweise zur Arbeitstechnik .

  • Seite 6: Allgemeine Hinweise

    • Verschiedene Nachfüllpackungen auf Anfrage erhältlich. • Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von Kindern gelangen. • Reagenzlösungen ordnungsgemäß entsorgen. • Sicherheitsdatenblätter bei Bedarf anfordern. (Internet: www.lovibond.com) Richtiges Befüllen der Küvette: MD200_9 03/2018...

  • Seite 7: Adapter Für 16-Mm-Küvetten Auf Den Messschacht Aufsetzen

    Allgemeine Hinweise Positionierung der Küvette (Ø 24 mm): Adapter für 16-mm-Küvetten auf den Messschacht aufsetzen: Batteriewechsel: (B) Batterie- fachdeckel (E) Dichtring (A) Schraube (F) Gerät Rückseite (D) Batterien (C) Einkerbung für Infrarotdatenübertragung ACHTUNG: Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein.

  • Seite 8: Funktionsbeschreibung

    Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. METHODE In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen. Mode Scroll Memory (SM) Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Methoden festgelegt. Nach dem Einschalten des Gerätes wird au- tomatisch die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt worden war.

  • Seite 9: Hintergrundbeleuchtung

    Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [ ! ] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, dann die Taste [!] loslassen, um direkt in das Speichermenü...

  • Seite 10: Methoden

    Methoden Wasserstoffperoxid LR 1 - 50 mg/l Mit der beigelegten Kunststoffspritze 10 ml klare Probelösung aufziehen und in eine saubere 16 mm Rundküvette überführen. (Anm. 1, 2) Die Küvette mit dem Küvettendeckel fest verschließen. Die Küvette in den Messschacht stellen. Positionieren Zero Die Taste [ZERO/TEST] drücken.
  • Seite 11 Methoden Anmerkungen: 1. Die Bestimmung des Wasserstoffperoxids erfolgt als gelborange gefärbte Peroxotitansäuren im stark sauren Medium. Bei neutralen bis schwach alkalischen (~pH 10) Proben reicht die im Reagenz vorhandene Säure aus, um ein für die Bestimmung geeignetes Medium her- zustellen. Bei Vorliegen von stark alkalischen Proben (pH > 10), muss vor der Bestimmung angesäuert werden, da es sonst zu Minderbefunden kommen kann.

  • Seite 12: Wasserstoffperoxid Hr, 40-500 Mg/L

    Methoden Wasserstoffperoxid HR 40 - 500 mg/l Mit der beigelegten Kunststoffspritze 10 ml klare Probelösung aufziehen und in eine saubere 16 mm Rundküvette überführen. (Anm. 1. 2) Die Küvette mit dem Küvettendeckel fest verschließen. Die Küvette in den Messschacht stellen. Positionieren Zero Die Taste [ZERO/TEST] drücken.
  • Seite 13 Methoden Anmerkungen: 1. Die Bestimmung des Wasserstoffperoxids erfolgt als gelborange gefärbte Peroxotitansäuren im stark sauren Medium. Bei neutralen bis schwach alkalischen (~pH 10) Proben reicht die im Reagenz vorhandene Säure aus, um ein für die Bestimmung geeignetes Medium her- zustellen. Bei Vorliegen von stark alkalischen Proben (pH > 10), muss vor der Bestimmung angesäuert werden, da es sonst zu Minderbefunden kommen kann.

  • Seite 14: Ph-Wert Mit Tablette

    Methoden pH-Wert mit Tablette 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.

  • Seite 15: Ph-Wert Mit Flüssigreagenz

    Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen.

  • Seite 16: Menü-Optionen

    Menü-Optionen Menü-Wahl Die Taste [MODE] drücken und gedrückt halten. Mode Das Gerät mit Taste [ON/OFF] einschalten. 3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen. Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte: diS Auslesen gespeicherter Daten Store Date Prt Drucken gespeicherter Daten Einstellung von Datum und Uhrzeit Time Anwenderjustierung...

  • Seite 17: Einstellen Von Datum Und Zeit

    Menü-Optionen Einkerbung für Infrarotdatenübertragung Das IRiM und die Peripheriegeräte müssen betriebsbereit sein. Durch PrtG Drücken der [MODE]-Taste wird die Übertragung gestartet; das Gerät zeigt für ca. 1 Sekunde „PrtG“ (Printing). Im Anschluss wird die Nummer des ersten Datensatzes angezeigt und die Daten übertragen. Nachein- ander werden sämtliche gespeicherten Datensätze übertragen.

  • Seite 18: Justierung

    Justierung Store Date Anwenderjustierung Time Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Fabrikationsjustierung (Anzeige im Justiermodus) Nach Bestätigen der Auswahl durch die Taste [MODE] erscheint ab- wechselnd im Display: CAL/„Methode“. METHODE Zu der Methode, die justiert werden soll, mit der Taste [MODE] scrollen. Saubere Küvette bis zur 10-ml-Marke mit dem Standard füllen, mit dem Küvettendeckel verschließen und im Messschacht positionieren.

  • Seite 19: Rückkehr Zur Fabrikationsjustierung

    Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei An- ERGEBNIS zeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt. Time Um das Gerät in die Fabrikationsjustierung zurückzusetzen, wird wie folgt vorgegangen:...

  • Seite 20: Technische Daten

    Technische Daten Technische Daten Gerät drei Wellenlängen, automatische Wellenlängenanwahl, Kolorimeter mit direkter Messwertanzeige Optik LEDs, Interferenzfilter (IF) und Photosensor am transparenten Messschacht Wellenlängenspezifikationen der Interferenzfilter: 430 nm = 5 nm 530 nm = 5 nm 560 nm = 5 nm Wellenlängenrichtigkeit ±...

  • Seite 21: Bedienerhinweise

    Bedienerhinweise – Fehlermeldungen Bedienerhinweise Messbereich überschritten oder Trübung zu groß. Hı Messbereich unterschritten. Batterien umgehend austauschen, Weiterarbeiten nicht möglich. Batteriespannung für Hintergrundbeleuchtung zu niedrig, Messung btLo jedoch möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei ERGEBNIS Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt Time...
  • Seite 112 Tintometer GmbH The Tintometer Ltd Tintometer AG Tintometer Inc. Lovibond Water Testing Lovibond House Hauptstraße 2 6456 Parkland Drive ® ® Schleefstraße 8-12 Sun Rise Way 5212 Hausen AG Sarasota, FL 34243 44287 Dortmund Amesbury Tel.: +41 (0)56/4422829 Tel: 941.756.6410 Tel.: +49 (0)231/94510-0...
