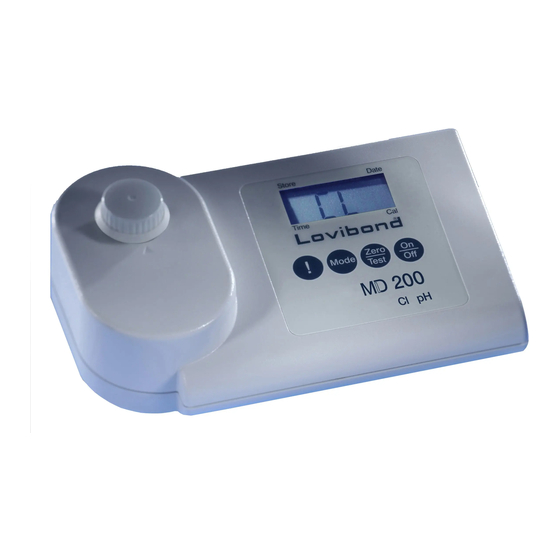

Lovibond MD200 Bedienungsanleitung

Photometer-system cu / ph
Vorschau ausblenden Andere Handbücher für MD200:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
Lovibond
Tintometer
Photometer-System MD200
Cu • pH
Bedienungsanleitung
DE
Seite 3–17
Instruction Manual
GB
Page 19–33
Mode d'emploi
FR
Page 35–49
www.lovibond.com
Downloaded from
www.Manualslib.com
Water Testing
®
Group
®
manuals search engine
Istruzioni d'uso
IT
Pagina 51– 65
ES
Instrucciones
Página 67– 81
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lovibond MD200

Inhaltszusammenfassung für Lovibond MD200

  • Seite 1 Lovibond Water Testing ® Tintometer Group ® Photometer-System MD200 Cu • pH Bedienungsanleitung Istruzioni d‘uso Seite 3–17 Pagina 51– 65 Instruction Manual Instrucciones Page 19–33 Página 67– 81 Mode d‘emploi Page 35–49 www.lovibond.com Downloaded from www.Manualslib.com manuals search engine...
  • Seite 2 Hersteller / manufacturer / fabricant / produttore / fabricante: Tintometer GmbH / Schleefstraße 8-12 / 44287 Dortmund / Deutschland ——————————————————————————————————————— Produktname / Product name / Nom du fabricant / Nome del prodotto / Nombre del Lovibond MD200 productor: ® ——————————————————————————————————————— EG-Konformitätserklärung gemäß RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis • Allgemeine Hinweise ..........4 Hinweise zur Arbeitstechnik .

  • Seite 4: Allgemeine Hinweise

    Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Methoden beachten • Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von Kindern gelangen. • Reagenzlösungen ordnungsgemäß entsorgen. • Sicherheitsdatenblätter bei Bedarf anfordern. (Internet: www.lovibond.com) MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 5: Positionierung Der Küvette (Ø 24 Mm)

    Allgemeine Hinweise Positionierung der Küvette (Ø 24 mm): Richtiges Befüllen der Küvette: Batteriewechsel: (B) Batteriefachdeckel (E) Dichtring (A) Schraube (F) Gerät Rückseite (D) Batterien (C) Einkerbung für Infrarotdatenübertragung ACHTUNG: Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein. Wenn die Batterien für mehr als 1 Minute aus dem Gerät entfernt werden, erscheint bei erneuter Spannungsversorgung (Einlegen der neuen Batterien) automatisch das Datum- Uhrzeit-Programm beim Einschalten des Gerätes.

  • Seite 6: Funktionsbeschreibung

    Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. METHODE In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen. Mode Scroll Memory (SM) Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Methoden festgelegt. Nach dem Einschalten des Gerätes wird au- tomatisch die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt worden war.

  • Seite 7: Hintergrundbeleuchtung

    Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [! ] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, um direkt in das Speichermenü...

  • Seite 8: Methoden

    Methoden Kupfer mit Tablette 0,05 – 5,0 mg/l a) freies Kupfer In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine COPPER No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.
  • Seite 9 Methoden MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 10: Ph-Wert Mit Tablette

    Methoden pH-Wert mit Tablette 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.

  • Seite 11: Ph-Wert Mit Flüssigreagenz

    Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen.

  • Seite 12: Menü-Optionen

    Menü-Optionen Menü-Wahl Die Taste [MODE] drücken und gedrückt halten. Mode Das Gerät mit Taste [ON/OFF] einschalten. 3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen. Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte: diS Auslesen gespeicherter Daten Store Date Prt Drucken gespeicherter Daten Einstellung von Datum und Uhrzeit Time Anwenderjustierung...

  • Seite 13: Einstellen Von Datum Und Zeit

    Menü-Optionen Einkerbung für Infrarotdatenübertragung Das IRiM und die Peripheriegeräte müssen betriebsbereit sein. Durch PrtG Drücken der [MODE]-Taste wird die Übertragung gestartet; das Gerät zeigt für ca. 1 Sekunde „PrtG“ (Printing). Im Anschluss wird die Nummer des ersten Datensatzes angezeigt und die Daten übertragen. Nachein- ander werden sämtliche gespeicherten Datensätze übertragen.

  • Seite 14: Justierung

    Justierung Store Date Anwenderjustierung Time Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Fabrikationsjustierung (Anzeige im Justiermodus) Nach Bestätigen der Auswahl durch die Taste [MODE] erscheint ab- wechselnd im Display: CAL/„Methode“. METHODE Zu der Methode, die justiert werden soll, mit der Taste [MODE] scrollen. Saubere Küvette bis zur 10-ml-Marke mit dem Standard füllen, mit dem Küvettendeckel verschließen und im Messschacht positionieren.

  • Seite 15: Rückkehr Zur Fabrikationsjustierung

    Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird ERGEBNIS bei Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal Time angezeigt.

  • Seite 16: Technische Daten

    Technische Daten Technische Daten Gerät zwei Wellenlängen, automatische Wellenlängenanwahl, Kolorimeter mit direkter Messwertanzeige Optik LEDs, Interferenzfilter (IF) und Photosensor am transparenten Messschacht Wellenlängenspezifikationen der Interferenzfilter: 530 nm = 5 nm 560 nm = 5 nm Wellenlängenrichtigkeit ± 1 nm Photometrische Genauigkeit* 3% FS (T = 20° C – 25° C) Photometrische Auflösung 0,01 A Stromversorgung...

  • Seite 17: Bedienerhinweise

    Bedienerhinweise – Fehlermeldungen Bedienerhinweise Hı Messbereich überschritten oder Trübung zu groß. Messbereich unterschritten. Batterien umgehend austauschen, Weiterarbeiten nicht möglich. Batteriespannung für Hintergrundbeleuchtung zu niedrig, Messung btLo jedoch möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei ERGEBNIS Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt Time...
  • Seite 18 MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 34 MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 50 MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 66 MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 82 MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 83 MD200_1 09/2011 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 84 Tintometer GmbH The Tintometer Limited Tintometer AG Tintometer South East Asia Lovibond Water Testing Lovibond House / Solar Way Hauptstraße 2 Unit B-3-12, BBT One Boulevard, ® Schleefstraße 8-12 Solstice Park / Amesbury, SP4 7SZ 5212 Hausen AG Lebuh Nilam 2, Bandar Bukit Tinggi, 44287 Dortmund Tel.: +44 (0)1980 664800...
