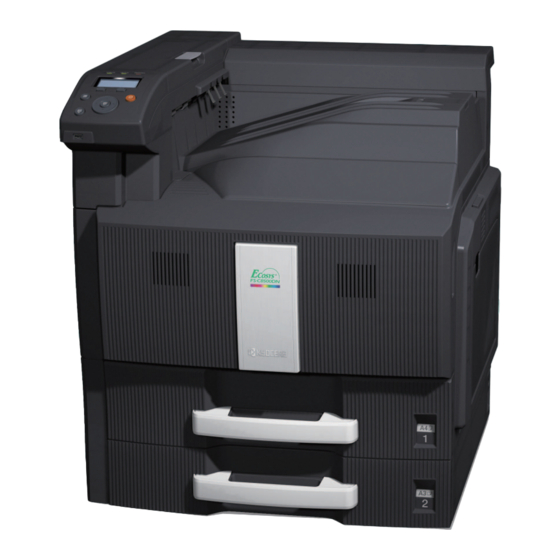

Seite 1 BEDIENUNGSANLEITUNG FS-C8500DN...
Seite 2 Einleitung Herzlichen Glückwunsch zu Ihrer Entscheidung für den FS-C8500DN. Dieses Betriebshandbuch soll Ihnen dabei helfen, das Gerät korrekt zu bedienen, regelmäßige Wartungsarbeiten durchzuführen und bei Bedarf einfache Maßnahmen zur Problembehebung zu ergreifen. Auf diese Weise bleibt das Gerät in einem guten Zustand.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Rechtliche Informationen und Sicherheitsrichtlinien Bezeichnung der Bauteile Bauteile an der Vorderseite des Druckers ....... 1-2 Komponenten an der linken Druckerseite ....... 1-2 Bauteile auf der rechten Seite des Druckers ......1-3 Bauteile im Inneren ..............1-4 Bedienfeld ................... 1-5 Druckbetrieb Einstellungen der Netzwerkschnittstelle ändern .....
Seite 4 Anhang Schnittstelle ................A-2 USB-Schnittstelle ................A-2 Netzwerkschnittstelle ..............A-3 Optionale Erweiterungen ............A-5 Speichererweiterung ..............A-6 Allgemeine Beschreibung der Optionen ........A-9 Technische Daten ..............A-10 Glossar Index...
Seite 5: Rechtliche Informationen Und Sicherheitsrichtlinien
Jegliche Kopien dieses Handbuchs bzw. von Teilen daraus müssen den gleichen Hinweis auf das Urheberrecht enthalten wie das Original. Zu den Markennamen PRESCRIBE ist eine Marke der Kyocera Corporation. KPDL ist eine Marke der Kyocera Corporation Hewlett-Packard, PCL und PJL sind Marken der Hewlett-Packard Company.
Seite 6: Lizenzvereinbarungen
Lizenzvereinbarungen Marken von Schriftenherstellern Alle in diesem Drucker eingebauten Fonts sind lizenziert von der Monotype Imaging Inc. Helvetica, Palatino und Times sind Marken der Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery und ITC Zapf Dingbats sind Marken der International Typeface Corporation. Monotype Imaging License Agreement “Software”...
Seite 7 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. 10 IN NO EVENT WILL MONOTYPE IMAGING BE LIABLE FOR LOST PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY ABUSE OR MISAPPLICATION OF THE SOFTWARE AND...
Seite 8: Original Ssleay License
Redistributions of any form whatsoever must retain the following acknowledgment: "This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit (http:// www.openssl.org/)" THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT "AS IS" AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.
Seite 9 If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: "This product includes software written by Tim Hudson (tjh@cryptsoft.com)" THIS SOFTWARE IS PROVIDED BY ERIC YOUNG "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED.
Seite 10: Schnittstellenanschlüsse
Compliance and Conformity This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
Seite 11: Sicherheitshinweise
Handbuch beachten, da andernfalls eine Gefährdung durch Laserstrahlen nicht auszuschließen ist. Hochfrequenzsender Diese Maschine enthält ein Sendermodul. Als Hersteller (Kyocera Mita Corporation) erklären wir hiermit, dass dieses Gerät (FS-C8500DN) den erforderlichen Anforderungen und anderen relevanten Maßnahmen der Richtlinie 1999/ 5/EC entspricht. Radio Tag-Technologie In einigen Ländern unterliegt die in diesem Gerät zur Identifizierung des...
Seite 12 Warnschilder Der Drucker ist mit den nachfolgenden Warnschildern versehen. Hohe Temperatur im Inneren. Berühren Sie keine Komponenten in diesem Bereich. Es besteht Verbrennungsgefahr. USA/Kanada Europa, Asien und andere Länder Hohe Temperatur im Inneren. Berühren Sie keine Komponenten in diesem Bereich. Es besteht Verbrennungsgefahr.
Seite 13: Cdrh Regulations
CDRH Regulations The Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration implemented regulations for laser products on August 2, 1976. These regulations apply to laser products manufactured after August 1, 1976. Compliance is mandatory for products marketed in the United States.
Seite 14: Konformitätserklärung Des Kanadischen Ministeriums Für Kommunikation
Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen. Haftungsausschluss Kyocera Mita ist nicht haftbar für Verluste oder Schäden, die tatsächlich oder angeblich direkt oder indirekt durch die von uns vertriebenen oder gelieferten Geräte oder Softwareprogramme verursacht worden sind und von einem Kunden oder einer anderen natürlichen oder juristischen...
Seite 15: Energiesparfunktion
Der nachfolgende Aufkleber befindet sich auf der rechten Seite des Gerätes. Energiesparfunktion Der Drucker verfügt über einen Energiesparmodus, der den Stromverbrauch nach einem festgelegten Zeitraum reduziert, wenn dieser nicht benutzt wird. Zusätzlich verfügt der Drucker über einen Ruhemodus, der den Drucker druckbereit hält und den Stromverbrauch nach einem festgelegten Zeitraum auf ein Minimum reduziert, wenn dieser nicht benutzt wird.
Seite 16: Sicherheitsvorkehrungen Bei Der Installation
Sicherheitsvorkehrungen bei der Installation Umgebung VORSICHT Das Gerät auf einer ebenen und stabilen Fläche aufstellen. Es könnte sonst um- bzw. herunterfallen. In diesem Fall besteht Verletzungsgefahr, und das Gerät könnte beschädigt werden. Der Aufstellungsort soll möglichst trocken und staubfrei sein. Setzt sich Staub oder Schmutz auf dem Netzstecker ab, den Stecker reinigen, ansonsten besteht Brand- bzw.
Seite 17: Netzanschluss/Erdung Des Druckers
Um den Drucker unter optimalen Umgebungsbedingungen einzusetzen, die Temperatur und Luftfeuchtigkeit des Raums regeln, sofern diese Meldung angezeigt wird. Gerät nicht in der Nähe eines Fensters oder einem anderen, direktem Sonnenlicht ausgesetzten Ort aufstellen. Gerät nicht an einem Ort aufstellen, der Vibrationen ausgesetzt ist. Gerät nicht an einem Ort mit starken Temperaturschwankungen aufstellen.
Seite 18: Betriebssicherheit
Betriebssicherheit Vorsichtsmaßnahmen beim Einsatz des Druckers • Keine metallischen Objekte und keine Behälter mit Flüssigkeiten (Vasen, Tassen etc.) auf das Gerät oder dessen Nähe stellen: Brand-/ Stromschlaggefahr. Falls diese Objekte in das Gerät fallen, besteht Brand- bzw. Stromschlaggefahr. • Keine Abdeckungen vom Gerät entfernen: Stromschlaggefahr. •...
Seite 19: Vorsichtsmaßnahmen Beim Umgang Mit Verbrauchsmaterial
• Aus Sicherheitsgründen das Gerät beim Reinigen stets vom Netz trennen. • Setzt sich Staub im Gerät ab, besteht Brandgefahr. Zur Reinigung des Geräteinnenraums den Kundendienst zu Rate ziehen. Besonders zweckmäßig ist diese Maßnahme zu Beginn von Jahreszeiten mit hoher Luftfeuchtigkeit. Informationen zu den Kosten für die Reinigung der geräteinternen Komponenten liefert der Kundendienst.
Seite 20 Über dieses Handbuch Das vorliegende Handbuch ist in folgende Kapitel unterteilt: Kaptitel 1 - Bezeichnung der Bauteile Dieses Kapitel gibt einen Überblick über die einzelnen Geräteteile. Kaptitel 2 - Druckbetrieb Dieses Kapitel enthält Informationen zur Druckausgabe vom Computer aus. Kaptitel 3 - Papier einlegen In diesem Kapitel wird erläutert, wie der Tonerbehälter ausgetauscht wird und der Drucker zu pflegen ist.
Seite 21: Bezeichnung Der Bauteile
1 Bezeichnung der Bauteile Dieser Abschnitt enthält Erläuterungen und Abbildungen zur Position und Funktionsweise der verschiedenen Geräteteile. Versuchen Sie, sich mit den Namen und Funktionen dieser Teile vertraut machen, um das Gerät korrekt bedienen und optimal nutzen zu können. In diesem Kapitel werden folgende Themen behandelt: Bauteile an der Vorderseite des Druckers Komponenten an der linken Druckerseite Bauteile auf der rechten Seite des Druckers...
Seite 22: Bauteile An Der Vorderseite Des Druckers
Bauteile an der Vorderseite des Druckers Bedienfeld Steckplatz für USB-Speicher Vordere Abdeckung Papierkassette 1 Papierkassette 2 Obere Abdeckung Obere Ablage Papieranschlag Komponenten an der linken Druckerseite Linke Abdeckung 1 10 Anzeige für linke Abdeckung 1 11 Hebel für linke Abdeckung 1 12 Anzeige für linke Abdeckung 2 13 Linke Abdeckung 2 14 Linke Abdeckung 3...
Seite 23: Bauteile Auf Der Rechten Seite Des Druckers
Bauteile auf der rechten Seite des Druckers 16 USB-Anschluss (A2) 17 Netzwerkanschluss 18 USB-Schnittstellenanschluss (B1) 19 Netzschalter 20 Universalzufuhr 21 Führung für Papierbreite 22 Griffe Bezeichnung der Bauteile...
Seite 24: Bauteile Im Inneren
Bauteile im Inneren 23 24 23 Schwarz Tonerbehälter (K) 24 Verriegelung für Schwarz-Tonerbehälter (K) 25 Gelb Tonerbehälter (Y) 26 Verriegelung für Gelb-Tonerbehälter (Y) 27 Cyan Tonerbehälter (C) 28 Verriegelung für Cyan-Tonerbehälter (C) 29 Magenta Tonerbehälter (M) 30 Verriegelung für Magenta-Tonerbehälter (M) 31 Reinigungsbürste 32 Resttonerbehälter 33 Resttonerschale...
Seite 25: Bedienfeld
Bedienfeld 40 Bereitschafts-Anzeige (Ready) 41 Daten Anzeige (Data) 42 Warnungs-Anzeige (Attention) 43 Anzeige 44 [Linke Auswahl] Taste 45 [Rechte Auswahl] Taste 46 MENÜ-Taste [MENU] 47 Zurück-Taste [Back] 48 [Stopp]-Taste 49 Bestätigungs-Taste [OK] 50 Steckplatz für USB-Speicher 51 Pfeil-Tasten Bezeichnung der Bauteile...
Seite 26 Bezeichnung der Bauteile...
Seite 27: Druckbetrieb
2 Druckbetrieb In diesem Kapitel werden folgende Themen behandelt: Einstellungen der Netzwerkschnittstelle ändern Statusseite drucken Druckertreiber installieren Drucken aus einer Anwendung Status Monitor 2-10 Windows Software entfernen 2-13 Druckbetrieb...
Seite 28: Einstellungen Der Netzwerkschnittstelle Ändern
Einstellungen der Netzwerkschnittstelle ändern Der Drucker unterstützt TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk, IPP, SSL Server, IPSec Protokolle und Sicherheitsstufen. Die folgende Tabelle zeigt die Menüpunkte für jede Einstellung. Konfigurieren Sie die Netzwerkeinstellungen des Druckers in Abhängigkeit zum PC und des Netzwerks. Für Details zur Einstellung siehe Bedienfeld verwenden auf Seite 4-1.
Seite 29: Statusseite Drucken
Statusseite drucken Nachdem Sie die Netzwerkeinstellungen beendet haben, drucken Sie eine Statusseite aus. Dies erlaubt Ihnen alle Einstellungen wie Netzwerkadressen und Protokolle zu überprüfen. Zum Ausdruck eine Statusseite wählen Sie Statusseite im Menü Bericht drucken. Weiterführende Informationen finden Sie unter Listenausdrucke auf Seite 4-11.
Seite 30: Druckertreiber Installieren
Druckertreiber installieren Stellen Sie sicher, dass der Drucker ordnungsgemäß angeschlossen und mit dem PC verbunden ist, bevor der Druckertreiber von der CD-ROM installiert wird. Installieren der Software unter Windows Soll der Ducker an einem Windows PC betrieben werden, führen Sie die folgenden Schritte aus.
Seite 31 Express-Modus Im Express-Modus wird der Drucker automatisch erkannt, wenn er eingeschaltet ist. Der Express-Modus wird für die normalen Anschlussarten empfohlen. Wählen Sie im Auswahlfenster für die Installationsmethode den Express-Modus aus. Es erscheint ein Fenster zum Suchen des Druckers und angeschlossene Drucker werden gesucht. Wird kein Drucker gefunden, prüfen Sie, ob die Kabelverbindungen zwischen USB oder Netzwerk und Drucker korrekt sind und ob der Drucker eingeschaltet ist.
Seite 32: Benutzerdefinierter Modus
Die mit dem Drucker gelieferte CD-ROM (Product Library) in das CD-ROM-Laufwerk einlegen. Auf das CD-ROM Symbol doppelklicken. Doppelklicken Sie entweder auf OS X 10.2 and 10.3 Only oder OS X 10.4 or higher abhängig mit welcher Mac OS Version Sie arbeiten. Doppelklicken Sie auf Kyocera OS X vx.x. Druckbetrieb...
Seite 33 Die Druckertreiber-Installation beginnt. Wählen Sie Zielvolume wählen und Installationstyp aus und installieren Sie den Druckertreiber indem Sie die Anweisungen der Installtionssoftware befolgen. Hinweis Zusätzlich zur Einfachen Installation beinhaltet das Installationstyp Optionen die Benutzerdefinierte Installation, die es ermöglicht die einzelnen Komponenten der Installation auszuwählen.
Seite 34 Klicken Sie auf das IP Symbol für einen IP-Anschluss oder auf das AppleTalk Symbol für einen AppleTalk-Anschluss und geben Sie den Druckernamen und die IP-Adresse ein. Wählen Sie den installierten Drucker aus und klicken Sie auf Hinzufügen. Wählen Sie die verfügbaren Druckeroptionen aus und klicken Sie auf Fortfahren.
Seite 35: Drucken Aus Einer Anwendung
Im Menü Datei der Anwendung die Option Drucken auswählen. Das Dialogfeld Drucken erscheint. Die Dropdown-Liste mit den Druckernamen öffnen. Hier erscheinen alle installierten Drucker. Auf den Namen des Kyocera Systems klicken. Unter Anzahl Exemplare die gewünschte Anzahl Druckexemplare eingeben. Es können bis zu 999 Exemplare gedruckt werden.
Seite 36: Status Monitor
Status Monitor Der Status Monitor zeigt den aktuellen Status des Druckers an und meldet jede Veränderung. Er ermöglicht ebenfalls Einstellungen des Druckers zu prüfen oder zu verändern, die nicht über den KX Driver(Treiber) verändert werden können. Der Status Monitor wird bei der KX driver(Treiber) Installation automatisch mit installiert.
Seite 37 KYOCERA COMMAND CENTER Operation Guide. Voreinstellungen... Wählen Sie in den Registerkarten Audiobenachrichtigung und Aussehen die Einstellungen für den Status Monitor. Näheres hierzu siehe Status Monitor Einstellungen auf Seite 2-12. www.kyoceramita.de Verbindet Sie auf die Kyocera Mita Webseite. Beenden Beendet den Status Monitor. Druckbetrieb 2-11...
Seite 38: Status Monitor Einstellungen
Status Monitor Einstellungen Benutzen Sie die Voreinstellungen, um den Status Monitor einzustellen. Der Status Monitor verfügt über zwei Registerkarten für Einstellungen. Registerkarte Audiobenachrichtigung Die Registerkarte Audiobenachrichtigung enthält die folgenden Punkte. Wichtig Für die Bestätigung der Registerkarte Audiobenachrichtigung muss der Computer über eine Soundkarte und einen Lautsprecher verfügen.
Seite 39: Windows Software Entfernen
Registerkarte Aussehen Die Registerkarte Aussehen enthält die folgenden Punkte. Fenster vergrößern Verdoppelt die Größe des Status Monitor Fensters. Immer im Vordergrund Verankert den Status Monitor im Vordergrund von aktiven Fenstern. Durchsichtigkeit Zeigt den Status Monitor als ein transparentes Fenster. Windows Software entfernen Die Software kann mit der CD-ROM (Product Library) deinstalliert werden.
Seite 40 Bestätigen Sie mit Beenden. Hinweis Die Software kann über das Programmmenü deinstalliert werden. (Gilt für Windows XP.) Starten Sie das Deinstallationsprogramm, indem Sie auf Start > Alle Programme > Kyocera > Kyocera Produktbibliothek deinstallieren klicken, und deinstallieren Sie die Software. 2-14 Druckbetrieb...
Seite 41: Papier Einlegen
3 Papier einlegen In diesem Kapitel werden folgende Themen behandelt: Allgemeine Richtlinien Wahl des geeigneten Papiers Spezialpapier Papiersorte 3-12 Papier einlegen 3-13 Papier einlegen...
Seite 42: Allgemeine Richtlinien
Allgemeine Richtlinien Das Gerät ist für normales Kopierpapier ausgelegt, kann allerdings auch eine Reihe anderer Papiersorten verarbeiten, sofern deren Beschaffenheit die unten aufgeführten Bedingungen erfüllt. Hinweis Der Hersteller übernimmt keine Haftung bei Problemen, die auftreten können, wenn Papier verwendet wird, das diese Bedingungen nicht erfüllt.
Seite 43: Minimales Und Maximales Papierformat
Merkmal Spezifikation Feuchtigkeitsgehalt 4 % bis 6 % Laufrichtung Schmalbahn Faserstoffgehalt Mindestens 80 % Minimales und maximales Papierformat Die nachfolgende Abbildung zeigt das kleinste und größte Papierformat, das im Drucker verarbeitet werden kann. Papier in unüblichen Papierformaten wie Etiketten, Pergamentpapier, Karton, Briefumschläge, beschichtetes oder dickes Papier muss über die Universalzufuhr zugeführt werden.
Seite 44: Wahl Des Geeigneten Papiers
Wahl des geeigneten Papiers Dieser Abschnitt enthält Richtlinien zur Papierauswahl. Beschaffenheit An den Ecken geknicktes sowie gewelltes, verschmutztes, zerrissenes und mit Fasern, Staub oder Papierschnitzeln bzw. auf andere Weise verunreinigtes Papier ist zu vermeiden. Der Einsatz derartigen Papiers kann zu unleserlichen Ausdrucken, Fehleinzügen und Papierstaus führen und die Lebensdauer des Geräts verkürzen.
Seite 45: Papiergewicht
Kassette oder Größe Größe Universalzufuhr Universal- zufuhr Youkei 2 114 × 162 mm 16 kai 197 × 273 mm Youkei 4 105 × 235 mm Spezial 98 × 148 bis 297 × 432 mm Oberfläche Die Oberfläche des Papiers sollte glatt und unbeschichtet sein. Bei rauem Papier werden einige Blattstellen möglicherweise nicht bedruckt.
Seite 46: Papierlaufrichtung
USA (lb) Europa, metrisch (g/m²) Stärke Bei Einsatz des Geräts sollte Papier mittlerer Stärke verwendet werden. Kommt es beim Drucken zu Fehleinzügen oder Papierstaus und sind die Drucke blass, ist das verwendete Papier möglicherweise zu dünn. Kommt es zu Papierstaus und sind die Drucke verwischt, ist das verwendete Papier möglicherweise zu dick.
Seite 47: Spezialpapier
Weitere Papiereigenschaften Durchlässigkeit: Gibt die Dichte der Papierstruktur an. Steife: Zu steifes Papier kann im Gerät hängen bleiben und Papierstaus verursachen. Rollneigung: Jedes Papier neigt dazu, sich in einer Richtung aufzurollen, wenn die Verpackung entfernt wurde. Elektrostatische Eigenschaften: Während des Druckvorgangs wird das Papier elektrostatisch aufgeladen, sodass der Toner darauf haften bleibt.
Seite 48 Verwendetes Druckmaterial Druckereinstellung Dickes Papier (120 bis 220 g/m²) DICK Hohe Qualität HOHE QUAL. Spezial SPEZIAL 1 - 8 Es ist Papier zu verwenden, das für Kopierer oder Drucker mit Wärmefixierung bestimmt ist. Folien, Etiketten, dünnes Papier, Umschläge, Postkarten oder dickes Papier sind über die Universalzufuhr zuzuführen.
Seite 49 Etiketten Etiketten müssen über die Universalzufuhr zugeführt werden. Bei selbstklebenden Etiketten ist vor allem wichtig, dass der Klebstoff niemals mit einem Geräteteil in Kontakt kommen darf. Werden Walzen oder Trommel mit Klebstoff verunreinigt, führt dies zu Schäden am Gerät. Etiketten bestehen aus drei Schichten (siehe Diagramm). Der Druck erfolgt auf der oberen Schicht.
Seite 50 Postkarten Postkarten auffächern und sorgfältig stapeln, bevor sie in die Universalzufuhr eingelegt werden. Die Karten dürfen nicht gewellt sein. Ansonsten kann es zu Staus kommen. Einige Postkarten haben an der hinteren Seite eine rauhe Kante, die Grobes durch den Schneidevorgang entsteht. Solche Karten auf eine flache Kante Unterlage legen und die Kanten mit einem Gegenstand (z.
Seite 51: Dickes Papier
Dickes Papier Dickes Papier vor dem Einlegen in die Universalzufuhr auffächern und sorgfältig stapeln. Einige Papiersorten haben eine rauhe Kante an der hinteren Seite, die durch den Schneidevorgang entsteht. Solches Papier auf eine flache Unterlage legen und die Kanten mit einem Gegenstand (z. B.
Seite 52: Papiersorte
Papiersorte Der Drucker verfügt über verschiedene Einstellungen für unterschiedliche Papiersorten. Wird der Medientyp für eine Papierquelle über das Bedienfeld eingestellt, wählt der Drucker automatisch die optimalen Einstellungen zum Bedrucken des betreffenden Medientyps. Für jede Papierzufuhr, einschließlich der Universalzufuhr, kann eine eigene Papiersorte eingestellt werden.
Seite 53: Papier In Die Kassette Einlegen
Papier einlegen Im Folgenden wird das Einlegen von Papier in die Kassette und die Universalzufuhr beschrieben. Papier in die Kassette einlegen Das Druckmaterial (Papier bzw. Folien) zunächst auffächern und den Papierstapel dann auf einer ebenen Fläche kantenbündig ausrichten, um Papierstaus oder Schräglauf beim Drucken zu vermeiden. Die Papierkassette öffnen, indem sie bis zum Anschlag herausgezogen wird.
Seite 54 Hinweis Die Papierformate sind auf der Kassette markiert. Wenn Sie zwischen Imperial- und metrischen Formaten (A- und B- Formaten) umschalten möchten, gehen Sie wie folgt vor, um die Einstellung des Formatumschalters zu ändern. Die Papierführung mit dem Einstellungsregler in eine für das Papierformat unpassende Position stellen.
Seite 55: Papier In Die Universalzufuhr Einlegen
Auf dem Bedienfeld den Papiertyp (Normalpapier, Recyclingpapier usw.) angeben, das in die Kassette eingelegt wurde. Siehe Papiereinstellungen auf Seite 4-46. Papier in die Universalzufuhr einlegen Das Druckmaterial (Papier bzw. Folien) zunächst auffächern und den Papierstapel dann auf einer ebenen Fläche kantenbündig ausrichten, um Papierstaus oder Schräglauf beim Drucken zu vermeiden.
Seite 56 Das Papier entlang den Breitenführungen bis zum Anschlag in die Universalzufuhr einschieben. Wichtig Darauf achten, dass die Seite, die der Versiegelung der Verpackung am nächsten war, nach oben weist. Gewähltes Papier muss vor der Verwendung geglättet werden. Oberkante glätten, sofern sie gewellt ist. Vor dem Einlegen von Papier in die Universalzufuhr sicherstellen, dass sich dort keine Papierreste eines früheren Druckauftrags befinden.
Seite 57: Bedienfeld Verwenden
Bedienfeld verwenden In diesem Kapitel werden folgende Themen behandelt: Allgemeine Informationen Bestandteile des Bedienfelds Tasten Bedienung über das Menüsystem Einstellungen über das Menüsystem 4-10 Listenausdrucke 4-11 USB-Speicher anwählen 4-16 Anwenderbox 4-22 Auftragsbox 4-28 Auftragsprotokoll 4-42 Anzeigen des Zählerstandes 4-44 Papiereinstellungen 4-46 Druckeinstellungen 4-55...
Seite 58: Allgemeine Informationen
Allgemeine Informationen Das vorliegende Kapitel enthält Informationen für die Konfiguration des Ecosys Color-Druckers. Im Allgemeinen dient das Bedienfeld lediglich dazu, die Standardeinstellungen vorzunehmen. Die meisten Druckereinstellungen können über den Druckertreiber in der Anwendungssoftware geändert werden. Hinweis Drucker-Voreinstellungen, die in der Software geändert werden, haben Vorrang vor Änderungen, die über das Bedienfeld vorgenommen werden.
Seite 59: Bestandteile Des Bedienfelds
Bestandteile des Bedienfelds Das Bedienfeld des Druckers in der oberen Seite besteht aus einer LCD- Anzeige mit vier Zeilen à 21 Zeichen, zehnTasten und drei Leuchtanzeigen (LEDs). Die im Display erscheinenden Meldungen sowie die Funktionen der Anzeigen und der verschiedenen Tasten werden nachstehend näher erläutert.
Seite 60: Statusinformationen
Statusinformationen Meldung Bedeutung Der Drucker befindet sich in der Aufwärmphase und ist noch nicht betriebsbereit. Bitte warten. Beim erstmaligen Einschalten des Druckers wird diese Meldung länger (evtl. einige Minuten) angezeigt. Wird beim Einlegen des Papiers angezeigt. Bitte warten. Papier hochfahren... Toner wird nachgefüllt.
Seite 61: Meldungen In Der Anzeige
Meldungen in der Anzeige Druckbereit. UW A4 VX A4 ZX A3 [ Toner Ready (Bereit), Data (Daten) und Attention (Achtung) Die nachfolgenden Anzeigen des Bedienfelds leuchten sowohl im normalen Druckbetrieb als auch dann, wenn ein Eingreifen des Benutzers erforderlich ist. Der jeweilige Anzeigenstatus signalisiert: Anzeige Beschreibung Blinkt: Signalisiert einen Fehler, der selbst behoben...
Seite 62: Tasten
Tasten Die nachfolgende Auflistung erläutert die zur Konfiguration des Druckers verwendeten Tasten des Bedienfelds. Hierbei ist zu beachten, dass einige Tasten doppelt belegt sind. Stopp-Taste Die Taste verwenden, um: • Einen laufenden Druckvorgang abzubrechen. • Das akustische Alarmsignal abzuschalten. Einen Druckauftrag abbrechen Wenn im Display die Meldung Verarbeitung erscheint, [Stopp] drücken.
Seite 63: Zurück-Taste [Back]
OK-Taste Die Taste verwenden, um: • Die Eingabe von Zahlen und sonstige ausgewählte Positionen zu bestätigen. Zurück-Taste [Back] • Bricht die Eingabe des aktuellen Menüs ab und geht zum letzten Schritt des Menüs zurück. Linke Auswahl-Taste / Rechte Auswahl-Taste • Die Tasten haben nur eine Funktion, sobald die jeweiligen Register in der Anzeige erscheinen.
Seite 64: Bedienung Über Das Menüsystem
Bedienung über das Menüsystem Das Menüsystem In diesem Abschnitt wird der Einsatz des Menüsystems erläutert. Über die Taste [MENU] des Bedienfelds erfolgt der Zugriff auf verschiedene Menüs, in denen die jeweils erforderlichen Druckereinstellungen vorgenommen werden können. Dies ist jedoch nur möglich, wenn die Anzeigen Druckbereit., Ruhemodus., Bitte warten.
Seite 65: Menüposition Einstellen
Menü auswählen Das Menüsystem dieses Druckers ist hierarchisch aufgebaut. Mit den Tasten oder das gewünschte Menü aufrufen. • Erscheint [a ] in der oberen rechten Ecke der Anzeige, können die Menu: Tasten benutzt werden, um sich im Menü hoch oder herunter zu bewegen.
Seite 66: Einstellungen Über Das Menüsystem
Einstellungen über das Menüsystem Dieser Abschnitt erklärt, wie Einstellungen über das Menüsystem geändert werden können. Zeigt die Anzeige Druckbereit., Bitte warten., Ruhemodus. Menu: oder Verarbeitung, drücken Sie [MENU]. Daraufhin erscheint das Menüsystem. Bericht drucken USB-Speicher Anwender-Box [ Beenden ] Jedesmal wenn Sie oder drücken, ändert sich die Auswahl.
Seite 67: Listenausdrucke
Listenausdrucke Der Drucker druckt einen Listenausdruck. Folgende Punkte sind unter Bericht drucken zu finden: • Menüplan (Drucken eines Menüplans) • Statusseite drucken • Schriftartliste drucken • Dateiliste HDD (Ausdrucken einer Liste aller Dateien auf der Festplatte) • Dateiliste der Speicherkarte drucken Die Taste [MENU] drücken.
Seite 68 Menüstruktur (Beispiel) Menu Map Printer FS-C8500DN Firmware version 4-12 Bedienfeld verwenden...
Seite 69: Status Page
Die Zahlen in der nachfolgenden Abbildung dienen als Verweis zu den Erläuterungen auf den Folgeseiten. Welche Positionen und Werte die Statusseite enthält, hängt von der Firmware-Version des Druckers ab. Status Page Printer FS-C8500DN Firmware version Paper Settings Interface Block Memory...
Seite 70 Firmware-Version Hier erscheinen die Firmware-Version und das Freigabedatum. Informationen über Drucker-Einstellungen Hier erscheinen die verschiedenen hardwarebezogenen Drucker-Einstellungen: Papierformat/-sorte Universalzufuhr Papierformat/-sorte Papierkassette Kopien EcoPrint Standardmedientyp Zeit bis Ruhemodus Seitenvorschub-Timeout Installierte Optionen Hier wird angezeigt, welche Druckeroptionen installiert sind: Opt. Papierzufuhr Finisher Mailbox Netzwerkstatus Hier werden die IP-, die Subnetzmasken- sowie die Standard-...
Seite 71 Schriftartliste drucken Um die Auswahl der richtigen Schrift zu erleichtern, können Beispiele aller verfügbaren Schriften ausgedruckt werden (dies gilt auch für heruntergeladene Schriften). Im Menü Bericht drucken, drücken Sie oder , um Schriftartliste zu wählen. Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt. Drücken Sie [Ja] ([Linke Auswahl-Taste]).
Seite 72: Usb-Speicher Anwählen
USB-Speicher anwählen Dieser Abschnitt erklärt wie aus dem USB-Speicher gedruckt und dieser entfernt wird. Wichtig Dieses Menü wird nur angezeigt, wenn die Sperreinstellung des USB-Steckplatzes auf Entsperren festgelegt ist. Weitere Informationen finden Sie unter Schnittstelle sperren auf Seite 4-92. Folgende Optionen sind für den USB-Speicher möglich: •...
Seite 73: Ausdruck Einer Datei
Ausdruck einer Datei Die auszudruckenden Dateien können vom USB-Speicher gewählt werden. Lassen Sie sich die Dateien wie unter Datei aus USB-Speicher drucken auf Seite 4-16 beschrieben anzeigen. Drücken Sie oder , um die zu druckende Datei auszuwählen. Drücken Sie [OK]. Die Kopien Anzeige erscheint. Benutzen Sie die Pfeiltasten, um 2 oder mehr Kopien zu erstellen.
Seite 74 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] Funktion: ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint. Ablagefach Duplex Verschlüss. PDF Drücken Sie oder , um Ablagefach auszuwählen. Drücken Sie [OK]. Das Menü Ablagefach Menü erscheint und Ablagefach: bietet verschiedene Auswahlmöglichkeiten an. 1 *ObAblagBildunten Hinweis Die hier gezeigte Anzeige erscheint bei installiertem FachA Bild unten...
Seite 75 Verschlüss. PDF (passwortgeschützte PDF-Datei) Das Passwort für eine PDF-Datei lässt sich eingeben. Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] Funktion: ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint. Ablagefach Duplex Verschlüss. PDF Drücken Sie oder , um Verschlüss. PDF auszuwählen. Drücken Sie [OK].
Seite 76 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Funktion erscheint. Hinweis Bilder werden, wenn nötig, automatisch gedreht, um eine größtmögliche Deckung im Aussehen zwischen der Datei und dem Ausdruck zu erreichen. XPS Datei an Seite anpassen Wählen Sie Ein, um die zu druckende XPS Datei zu vergrößern oder zu verkleineren, so dass diese in den druckbaren Bereich der Seite passt.
Seite 77: Entfernen Des Usb Speichers
Sobald Sie eine Datei gewählt haben, gibt es vier Detailanzeigen. Details: Drücken Sie oder , um zwischen den Anzeigen umzuschalten. Dateiname: 1/ 4 Passt die Länge des Dateiname oder des Ordnername nicht in die ABCDEFGHIJKLMNOPQRSTN Anzeige, drücken Sie [Detail] ([Rechte Auswahl-Taste]), um auf eine 3-zeilige Ansicht zu wechseln.
Seite 78: Anwenderbox
Anwenderbox Die Anwenderbox erlaubt den Anwendern das Speichern und Drucken von Dokumenten auf der Festplatte, sodass diese mehrmals benutzt werden können. Anwenderboxen können über das COMMAND CENTER angelegt oder gelöscht und mit einem Passwort versehen werden. Weitere Informationen entnehmen Sie dem COMMAND CENTER Operation Guide und dem Printer Driver User Guide.
Seite 79 Box-Passwort (Eingabe des Passworts) Welche Benutzer darauf zugreifen können, lässt sich durch Konfiguration eines Passwortes für die Anwenderbox beschränken. Das Passwort wird über das COMMAND CENTER eingegeben. Falls die ausgewählte Anwenderbox ein Passwort besitzt, erscheint Box-Passwort: eine Eingabeanzeige. Wählen Sie mit ein Zeichen aus und bestätigen Sie *abcdefghijklmnopqrst es mit [OK].
Seite 80: Menü ] [ Wählen ]
Wenn alle Dateien in der Anwenderbox markiert sind, werden alle i 0001 ABC-Box: Dateien abgewählt. Alle Dateien j AAAA j BBBB [ Menü ] [ Wählen ] Datei drucken Druckt die in der Anwender-Box gewählte(n) Datei(en). In der Dateilistenanzeige ein anderes Element als Alle Dateien i 0001 ABC-Box: auswählen und [OK] drücken.
Seite 81: Ablagefach (Auswahl Der Ablageposition)
Druckfunktionseinstellungen Beim Ausdrucken können die Druckeinstellungen geändert werden. Folgende Punkte sind unter den Druckfunktionseinstellungen zu finden: • Ablagefach (Auswahl der Ablageposition) • Duplex (Duplexdruck einstellen) • Löschen n. Druck (Einstellung zum Löschen der Daten nach dem Drucken) Ablagefach (Auswahl der Ablageposition) Wählen Sie die Ablageposition.
Seite 82: Datei Löschen
Mit den Tasten oder die gewünschte Duplexart aufrufen. Im Display erscheinen nacheinander folgende Wahlmöglichkeiten: Aus (Standardeinstellung) Lange Seite Kurze Seite Die Einstellung Aus schaltet den Duplexdruck ab. Drücken Sie [OK]. Der Duplexdruck ist ausgewählt, und das Menü Funktion erscheint. Löschen n. Druck (Einstellung zum Löschen der Daten nach dem Drucken) Mit dieser Einstellung geben Sie an, ob die Dateidaten nach Abschluss des Druckvorgangs gelöscht werden sollen.
Seite 83: Merkmale Der Anwenderbox Überprüfen
Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Meldung Fertig. Fertig. erscheint in der Anzeige, und die ausgewählten Dateien werden gelöscht. Falls Sie die Datei nicht löschen möchten, [Nein] ([Rechte Auswahl-Taste]) drücken. Die Anzeige Drucken/Löschen erscheint. Merkmale der Anwenderbox überprüfen Detaileigenschaften der gegenwärtig angezeigten Anwenderbox werden dargestellt.
Seite 84: Auftragsbox
Wenn der Dateiname in der Anzeige Dateiname abgekürzt ist, weil Details: er nicht in eine Zeile passt, [Detail] ([Rechte Auswahl-Taste]) drücken, um die Anzeige auf drei Zeilen umzuschalten. Kann der ABCDEFGHIJKLMNOPQRSTU Dateiname nicht in drei Zeilen dargestellt werden, mit VWXYZ.txt Anzeige nach oben oder unten verschieben.
Seite 85: Zusätzliche Schnellkopien Drucken
Folgende Punkte sind unter Auftragbox zu finden: • Schnellkopie/Prüfen und aufbewahren • Ausdruck eines gespeicherten/privaten Auftrags • Auftragbox konfigurieren Die Taste [MENU] drücken. Drücken Sie oder , um Auftragsbox auszuwählen. Drücken Sie [OK]. Das Auftragsbox Menü erscheint und bietet Auftragsbox: verschiedene Auswahlmöglichkeiten an.
Seite 86 [Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen. Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken. Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.
Seite 87: Schnellkopie-Auftrag Löschen
Hinweis Zunächst wird --- angezeigt. Das bedeutet, dass die für die jeweilige Datei festgelegte Anzahl Kopien beibehalten wird. Bei dieser Einstellung wird also die jeweilig festgelegte Kopieanzahl gedruckt. Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt. Ausdruck. Sind Sie sicher? z Q Daten01 ] [ Nein Drücken Sie [Ja] ([Linke Auswahl-Taste]).
Seite 88 Datei löschen Löscht die in der Auftragsbox gewählte(n) Datei(en). In der Dateilistenanzeige ein anderes Element als Alle Dateien l Benutzer01: auswählen und [OK] drücken. Die Anzeige Drucken/Löschen Drucken erscheint. Löschen oder drücken, um Löschen auszuwählen. Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Wird gelöscht.
Seite 89: Prüfen Und Aufbewahren
Prüfen und aufbewahren Wenn in diesem Modus mehrere Kopien erstellt werden, wird zunächst nur ein Probedruck ausgegeben, der vor der Erstellung weiterer Kopien geprüft werden kann. So kann übermäßiger Ausschuss aufgrund eventuell fehlerhafter Drucke vermieden werden. Der Drucker gibt den Auftrag einmal aus und speichert ihn gleichzeitig auf der Festplatte ab.
Seite 90 Datei drucken Druckt die in der Auftragsbox gewählte(n) Datei(en). In der Dateilistenanzeige ein anderes Element als Alle Dateien l Benutzer01: auswählen und [OK] drücken. Die Anzeige Drucken/Löschen Drucken erscheint. Löschen oder drücken, um Drucken auszuwählen. Drücken Sie [OK]. Die Kopien Anzeige erscheint. Kopien: Falls Sie die Anzahl der verbleibenden Kopien für den Ausdruck (1 - 999, ---)
Seite 91 Drücken Sie [OK]. Die Schnellkopie Anzeige erscheint und eine Schnellkopien: Liste der Benutzernamen mit gespeicherten Aufträgen erscheint. Benutzer01 Benutzer02 Benutzer03 Drücken Sie oder , um den im Druckertreiber eingegebenen Benutzernamen zu wählen. Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem l Benutzer01: Benutzernamen gespeicherten Aufträge an.
Seite 92: Ausdruck Eines Gespeicherten/Privaten Auftrags
Ausdruck eines gespeicherten/privaten Auftrags Beim privaten Druck lässt sich einstellen, dass ein Druckauftrag erst gedruckt wird, wenn er über das Bedienfeld freigegeben wurde. Bei der Übergabe des Auftrags aus der Anwendungssoftware im Druckertreiber eine vierstellige persönliche Identifikationsnummer (PIN) angeben. Der Auftrag wird für den Druck freigegeben, sobald diese PIN am Bedienfeld eingegeben wird.
Seite 93 Datei drucken Druckt die in der Auftragsbox gewählte(n) Datei(en). In der Dateilistenanzeige ein anderes Element als Alle Dateien l Benutzer01: auswählen und [OK] drücken. Die Anzeige Drucken/Löschen Drucken erscheint. Löschen oder drücken, um Drucken auszuwählen. Drücken Sie [OK]. Falls es sich um einen privaten Auftrag handelt, wird ID angezeigt.
Seite 94 Private bzw. gespeicherte Aufträge löschen Durch Ausführung der nachfolgenden Schritte können gespeicherte Druckaufträge einzeln gelöscht werden. Im Modus "Privater Druck" gespeicherte Jobs werden automatisch gelöscht, wenn der Drucker nach dem Druckvorgang ausgeschaltet wird. Als Speicheraufträge gespeicherte Jobs werden dagegen nicht automatisch gelöscht. Im Menü...
Seite 95 Drücken Sie [OK]. Die ID wird angezeigt. (0000-9999) 0123456789 [Rücktast] [ Eingabe ] Geben Sie den im Druckertreiber eingegebenen Zugangscode ein. oder eine Zahl auswählen und mit [OK] bestätigen. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen. Drücken Sie [Eingabe] ([Rechte Auswahl-Taste]).
Seite 96: Auftragbox Konfigurieren
Auftragbox konfigurieren Sie können die Auftragsbox Einstellungen, wie die maximale Anzahl speicherbarer Dokumente auf der Festplatte und das Löschen von Dokumenten, ändern. Folgende Einstellungen sind möglich. • Maximale Auftragsmenge für Schnellkopie ändern • Automatisches Löschen von temporären Aufträgen Maximale Auftragsmenge für Schnellkopie ändern Die Anzahl der Schnellkopie-Aufträge kann von 0 bis 50 beliebig festgelegt werden.
Seite 97 Mit den Tasten oder den gewünschten Zeitpunkt für die automatische Löschung festlegen. Folgende Einstellungen sind möglich: Aus (keine automatische Löschung) 1 Stunde(Löschung erfolgt nach 1 Stunde) 4 stunden(Löschung erfolgt nach 4 Stunden) 1 Tag(Löschung erfolgt nach 1 Tag) 1 Woche(Löschung erfolgt nach 1 Woche) Drücken Sie [OK].
Seite 98: Auftragsprotokoll
Auftragsprotokoll Das Auftragsprotokoll ermöglicht die Historie von Aufträgen zu prüfen. Es werden sowohl Aufträge angezeigt die vom PC gedruckt wurden, als auch Aufträge, die vom USB-Speicher gedruckt wurden. Des weiteren können Statuseiten gedruckt werden. Die folgende Liste gibt einen Überblick über das Auftragsprotokoll. Merkmal Inhalt Ergebnis...
Seite 99 Drücken Sie [Detail] ([Rechte Auswahl-Taste]). Die 0006 Detail: Detailanzeige des Auftragsprotokolls erscheint. Auftragsname: Die detailierte Auftragsprotokollanzeige besteht aus 6 Seiten. ABCDEFGHIJKLMNOPQRSTN Drücken Sie , um die nächste Seite anzuzeigen oder , um zur letzten Seite zurückzukehren. [ Detail ] Durch Drücken von [OK] während der Anzeige gelangen Sie ins Auftragsprotokoll-Menü...
Seite 100: Anzeigen Des Zählerstandes
Anzeigen des Zählerstandes Zeigt die Anzahl der gedruckten Seiten an. Folgende Punkte sind unter Zähler zu finden: • Gesamt (Anzeige der gesamt gedruckten Seiten) • Farbig (Anzeige der farbig gedruckten Seiten) • Schwarz/weiß (Anzeige der schwarz/weiß gedruckten Seiten) Die Taste [MENU] drücken. Drücken Sie oder , um Zähler auszuwählen.
Seite 101 Schwarz/weiß (Anzeige der schwarz/weiß gedruckten Seiten) Hier kann die Gesamtzahl der im Schwarzweißmodus gedruckten Seiten sowie die Anzahl der im Schwarzweißmodus gedruckten Seiten nach 12 Papierformaten sortiert kontrolliert werden. Eine Modifikation der hier angezeigten Werte ist jedoch nicht möglich. Im Menü Zähler drücken Sie oder , um Schwarz/weiß...
Seite 102: Papiereinstellungen
Papiereinstellungen Mit dieser Einstellung kann die Papiergröße und der Medientyp für die Universalzufuhr und die Kassetten eingestellt werden. Folgende Punkte sind unter Papiereinstellungen zu finden: • Univ.-Zuf.setzen (Einstellungen der Universalzufuhr) Papierformat der Universalzufuhr Medientyp der Universalzufuhr • Kass. (1-4) setzen Kassettengröße (1 bis 4) einstellen Medientyp für Kassetten (1 bis 4) einstellen •...
Seite 103 Drücken Sie [OK]. Die Papierformate, die aus der Universalzufuhr Papierformat: möglich sind, werden angezeigt. 1 *Autom.(Metrisch) 2 *Autom. (Zoll) Folgende Papierformate sind erlaubt: 3 Kuvert Monarch Autom.(Metrisch) Autom. (Zoll) Kuvert Monarch Kuvert #10 Kuvert DL Kuvert C5 Executive Letter-R Letter Legal A4-R B5-R...
Seite 104 Medientyp der Universalzufuhr Mit dieser Einstellung wählen Sie den Medientyp, der aus der Universalzufuhr gezogen wird. Die Standardeinstellung ist Normal. Nähere Informationen zu den Medientypen, die über die Universalzufuhr verarbeitet werden können, enthält der Abschnitt Papierspezifikationen auf Seite 3-2. Im Menü Papiereinstell. drücken Sie oder , um Univ.- Zuf.setzen zu wählen.
Seite 105 Kass. (1-4) setzen Gehen Sie beim Einlegen von Papier in die Kassette des Druckers wie nachfolgend beschrieben vor, um Papierformat und -sorte festzulegen. Ist die optionale Papierzuführung installiert, gehen Sie wie beim Einstellen von Papierformat und -sorte bei den Kassetten vor. Kassettengröße (1 bis 4) einstellen Im Menü...
Seite 106: Medientyp Einstellen (Einstellung Der Papiersorte)
Drücken Sie [OK]. Das Papierformat für die Universalzufuhr ist nun eingestellt und das Menü Papiereinstell. erscheint. Medientyp für Kassetten (1 bis 4) einstellen Durch Einstellen der Papiersorte für die Papierkassette (Normalpapier, Recyclingpapier usw.) wird dafür gesorgt, dass der Drucker automatisch die in der betreffenden Kassette enthaltene Papiersorte einzieht, wenn diese im Druckertreiber bestimmt wurde.
Seite 107: Papiergewicht Einstellen
Papiergewicht einstellen Die Papierdicke kann über das Gewicht eingestellt werden. Die folgenden Papiergewichte werden unterstützt (Gewichtswerte sind als Anhaltspunkte zu verstehen): Sehr schwer (Overheadfolie) Schwer 3 (163 bis 220 g/m²) Schwer 2 (128 bis 163 g/m²) Schwer 1 (105 bis 128 g/m²) Normal 3 (90 bis 105 g/m²) Normal 2 (75 bis 90 g/m²) Normal 1 (60 bis 75 g/m²)
Seite 108 Im Menü Papiereinstell. drücken Sie oder , um Medientyp setzen zu wählen. Drücken Sie [OK]. Die Anzeige Medientyp setzen erscheint und Medientyp setzen: a b alle möglichen Medientypen des Druckers werden angezeigt. 1 *Normal Folien Vorgedruckt [ Beenden ] Drücken Sie oder , um den Medientyp zu wählen, für den Sie das Papiergewicht einstellen wollen.
Seite 109 Drücken Sie [OK]. Eine Auswahl von Medientypen wird angezeigt. SPEZIAL 1: Papiergewicht Duplex [ Beenden ] Drücken Sie oder , um Papiergewicht auszuwählen. Drücken Sie [OK]. Die Anzeige Papiergewicht erscheint, und eine Papiergewicht: Liste unterstützter Papiergewichte wird angezeigt. Sehr schwer 2 *Schwer 3 3 *Schwer 2 Mit den Tasten...
Seite 110: Spezial Papiertyp Zurücksetzen
Spezial Papiertyp zurücksetzen Zum Rücksetzen aller Einstellungen siehe Medientyp einstellen (Einstellung der Papiersorte) auf Seite 4-50. Im Menü Papiereinstell. drücken Sie oder , um Pap.Typ rücksetzen zu wählen. Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Pap.Typ rücksetzen Sind Sie sicher? ] [ Nein Drücken Sie [Ja] ([Linke Auswahl-Taste]).
Seite 111: Druckeinstellungen
Druckeinstellungen Diese Einstellungen bestimmen die Druckparameter wie Papierquelle, Duplexdruck, A4/Letter ignorieren, Emulationstyp, Farbdruck, Druckqualität oder Seiteneinstellungen. • Zufuhr (Auswahl der Papierquelle) • Papiereinzugsart (Einstellungen der Papierquelle) • Duplex (Duplexdruck einstellen) • Papierausgabe (Wahl des Ausgabefaches) • Unterscheidung A4/LT ignorieren • Emulation einstellen •...
Seite 112: Papiereinzugsart (Einstellungen Der Papierquelle)
Papiereinzugsart (Einstellungen der Papierquelle) Wählen Sie, wie das Papier gezogen wird, wenn die Papierquelle und der Medientyp festgelegt worden sind. Wird Auto gewählt, sucht der Drucker die Papierquelle automatisch, die dem Papierformat und dem Medientyp entspricht. Wird Fest gewählt, sucht der Drucker die Papierquelle wie unter Falsches Papier in Fehlerbehandlung festgelegt.
Seite 113 Duplex (Duplexdruck einstellen) Es ist möglich, automatisch auf beiden Seiten des Papiers zu drucken. Die Duplexeinheit befindet sich im Drucker. Der Duplexdruck ist nur für die Medientypen möglich, die aus einer der Kassetten gezogen werden können. Im Duplexdruck können folgende Medientypen verarbeitet werden: NORMAL VORGEDRUCKT FEIN...
Seite 114: Papierausgabe (Wahl Des Ausgabefaches)
Drücken Sie [OK]. Die Duplex Anzeige erscheint und zeigt die Duplex: möglichen Duplex Varianten an. 1 *Aus Lange Seite Kurze Seite Mit den Tasten oder die gewünschte Duplexart aufrufen. Im Display erscheinen nacheinander folgende Wahlmöglichkeiten: Aus (Standardeinstellung) Lange Seite Kurze Seite Die Einstellung Aus schaltet den Duplexdruck ab.
Seite 115: Bei Installiertem Dokument-Finisher
Fach2 Bild unten* Fach 3 Bild oben* Fach3 Bild unten* Fach 4 Bild oben* Fach4 Bild unten* Fach 5 Bild oben* Fach5 Bild unten* Fach 6 Bild oben* Fach6 Bild unten* Fach 7 Bild oben* Fach7 Bild unten* *Ablagefach der optionalen Mailbox Bei installiertem Dokument-Finisher ObAblagBildunten Finish.
Seite 116 Drücken Sie [OK]. Das Menü Emulation setzen erscheint. Emulation setzen: a b Emulation KPDL Fehlerliste [ Beenden ] Drücken Sie oder , um Emulation auszuwählen. Drücken Sie [OK]. Das Emulation Menü erscheint und bietet Emulation: verschiedene Auswahlmöglichkeiten an. 1 *PCL6 Folgende Emulationen sind möglich: KPDL PCL6...
Seite 117: Druckqualität (Ecoprint-Modus Wählen)
Farbmodus (Auswahl farbig oder schwarz/weiß drucken) Bei der Durchführung des Druckvorgangs auf den Drucker können Sie den Farb- oder den Schwarzweißmodus auswählen. Die Werkseinstellung lautet Farb-Modus. Im Menü Druckeinstell. drücken Sie oder , um Farbmodus zu wählen. Drücken Sie [OK]. DieFarbmodus Anzeige erscheint. Farbmodus: Farbig Schwarz/weiß...
Seite 118: Seiteneinstellungen
Seiteneinstellungen Im Menü Seiteneinstellungen können die Anzahl der Kopien, die Ausrichtung oder andere Seiteneinstellungen verändert werden. Folgende Punkte sind unter Seiteneinstellungen zu finden: • Anzahl der Kopien • Ausrichtung der Seite • A4 Breit • XPS Datei an Seite anpassen •...
Seite 119 Im Menü Seiteneinstellungen drücken Sie oder , um Ausrichtung zu wählen. Drücken Sie [OK]. Die Ausrichtung Anzeige erscheint. Ausrichtung: 1 *Hochformat Querformat Mit den Tasten oder die gewünschte Ausrichtung aufrufen. Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Seiteneinstellungen erscheint.
Seite 120 TIFF/JPEG Datei an Seite anpassen Wählen Sie die Druckmethode beim Direktdruck von TIFF oder JPEG Dateien. Im Menü Seiteneinstellungen drücken Sie oder , um TIFF/ JPEG Größe zu wählen. Drücken Sie [OK]. Die TIFF/JPEG Größe Anzeige erscheint. TIFF/JPEG Größe: a b Folgende Punkte sind unter TIFF/JPEG Größe zu finden: 1 *Papierformat - Papierformat (Grundeinstellung)
Seite 121: Netzwerk Einstellungen
Netzwerk Einstellungen Dieser Drucker unterstützt die Protokolle TCP/IP und TCP/IP (IPv6). IP ist eine Abkürzung für Internet Protokoll. Dieser Drucker benutzt das TCP/IP (IPv4) Protokoll, vefügt aber auch über getrennte Einstellungen für das IPv6 Protokoll. TCP/IP (IPv4) benutzt 32-Bit IP Adressen, aber die steigende Zahl der Internet Benutzer verursacht einen Engpass verfügbarer IP Adressen.
Seite 122: Tcp/Ip Ipv4 Einstellungen
TCP/IP (TCP/IP aktivieren/deaktivieren) Das TCP/IP System bezieht sich auf das Internet System, welches mit 5- Schichten Struktur arbeitet. Diese besteht aus der Schnittstellen-Schicht, der Verbindungs-Schicht, der Netzwerk-Schicht, der Transport-Schicht und der Anwendungs-Schicht. Die Schnittstellen-Schicht ist die wichtigste im TCP/IP System, welches eine abstrakte Schnittstelle zur Verfügung stellt, die nicht von der Verbindung zur Netzwerk-Schicht abhängig ist.
Seite 123: Dhcp Einstellungen
DHCP Einstellungen Bei DHCP (Dynamic Host Configuration Protocol) handelt es sich um ein Protokoll, welches automatisch alle erforderlichen Informationen zur Verbindung zwischen PC und Netzwerk (Internet) zuweist. Dies beinhaltet die IP Adresse des lokalen Knotens und des Standard-Routers (im eigenen Netz) und dem DNS (Domain Name System) Server. DHCP ist eine Erweiterung des BOOTP (Bootstrap) Start Protokolls.
Seite 124: Ip-Adresse
Die IP Adressen, die unter IPv4 verwendet werden, haben eine feste Länge von 32 Bits. Hinweis Falls Sie eine IP Adresse eingeben, stellen Sie sicher, dass DHCP auf Aus steht. Im Menü IPv4 einstellen drücken Sie oder , um IP Adresse zu wählen.
Seite 125: Gateway Einstellen
oder drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Eine Eingabe zwischen 000 und 255 ist möglich. den Cursor nach rechts bzw. links verschieben. Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint. Gateway einstellen Das Gateway bezieht sich auf ein Gerät zur Protokollanpassung, damit Netzwerke mit unterschiedlichen Protokollen sich verbinden können.
Seite 126: Ipv6 Einstellen (Einstellungen Für Ipv6)
Im Menü IPv4 einstellen drücken Sie oder , um Bonjour zu wählen. Drücken Sie [OK]. Die Bonjour Anzeige erscheint. Bonjour: 2 *Ein Mit den Tasten oder die automatische Erkennung von Bonjour ein- oder ausschalten. Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.
Seite 127: Ra (Stateless) Einstellungen
RA (Stateless) Einstellungen Ein IPv6 Router überträgt Informationen wie ein globales Adress-Präfix über ICMPv6. Diese Information nennt man Router Advertisement (RA). ICMPv6 steht für Internet Control Message Protocol und ist als ein IPv6 Standard in der RFC 2463 "Internet Control Message Protocol (ICMPv6) des Internet Protocol Version 6 (IPv6) definiert".
Seite 128: Gerät Allgemein (Einstellung Allgemeiner Parameter)
Gerät allgemein (Einstellung allgemeiner Parameter) Wählt und verändert die Funktionsweise des Druckers. Folgende Punkte sind unter Gerät allgemein zu finden: • Anzeigesprache wählen • Datumseinstell. (Einstellungen für Datum und Uhrzeit) • Warnton einstellen • Helligkeit der Anzeige • Verhalten bei Fehlern •...
Seite 129 Optionale Sprachen Anzeige Polnisch Polski Czeschich Ungarisch Magyar Finisch Suomi Hebräisch Arabisch Schwedisch Svenska Dänisch Dansk Norwegisch Norsk Romänisch Portugiesisch (Portugal) Português Wurden optionale Sprachen vom Kundendienst geladen, so erscheinen diese anstatt Português. Mit den Tasten oder die gewünschte Sprache aufrufen. Drücken Sie [OK].
Seite 130 den Cursor nach rechts bzw. links verschieben. oder drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Datumseinstell. erscheint. Zeit (Uhrzeiteinstellung) Im Menü Datumseinstell. oder drücken, um Zeit zu wählen. Drücken Sie [OK].
Seite 131: Warnton Einstellen
Warnton einstellen Der Drucker kann zur Benachrichtigung des Anwenders per Ton den Druckerstatus anzeigen. Dies ist sehr hilfreich, wenn der Anwender sich in einiger Entfernung zum Drucker aufhält. Folgende Punkte sind unter Warnton zu finden: • Tastenbestätigung • Auftragsende Nachricht •...
Seite 132: Helligkeit Der Anzeige
Ton bei Druckbereitschaft Wird Ein als Einstellung gewählt, wird immer ein Ton erzeugt, sobald die Druckvorbereitung nach dem Einschalten beendet ist. Die Standardeinstellung ist Aus. Im Menü Warnton drücken Sie oder , um Bereit zu wählen. Drücken Sie [OK]. Die Bereit Anzeige erscheint. Bereit: 1 *Aus Mit den Tasten...
Seite 133: Verhalten Bei Fehlern
Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü für allgemeine Einstellungen erscheint. Verhalten bei Fehlern Die Methoden für die Erkennung von Duplexdruckfehlern, Papierformat- und Papiersortenfehlern bei fester Papierquelle und anderen Fehlern lässt sich festlegen. Folgende Punkte sind unter Fehlerbehandlung zu finden: •...
Seite 134: Finisher Fehler (Zur Festlegung, Wann Ein Finisher-Fehler Auftritt)
Finisher Fehler (zur Festlegung, wann ein Finisher-Fehler auftritt) Legen Sie fest, unter welchen Bedingungen eine Endbearbeitung (Heften, Lochen, Sortieren oder automatische Bilddrehung) für das ausgewählte Papierformat und/oder die ausgewählte Papiersorte nicht möglich ist. Fehler • Eine Meldung wird angezeigt, und der Druckvorgang wird anzei- abgebrochen.
Seite 135: Heftgrenze (Zur Festlegung, Wann Die Anzahl Der Blätter Die Heftgrenze Übersteigt)
Heftgrenze (zur Festlegung, wann die Anzahl der Blätter die Heftgrenze übersteigt) Bestimmt, wie groß die Anzahl bedruckter Blätter ist, ab der eine Heftung nicht mehr möglich ist. Fehler • Eine Meldung wird angezeigt, und der Druckvorgang wird anzei- abgebrochen. Ignorie- •...
Seite 136: Farbtoner Leer (Einstellung Für Zu Ende Gehenden Toner)
Format-/Medientyp-Fehler bei fester Papierquelle Stellen Sie diese Einstellung auf Weiter wenn der Ausdruck fortgesetzt werden soll, auch wenn Papierformat oder Medientyp nicht mit der Papierquelle übereinstimmen. Bei der Einstellung Anzeige Fehler wird eine Fehlermeldung angezeigt. Im Menü Fehlerbehandlung drücken Sie oder , um Falsches Papier zu wählen.
Seite 137: Fehlerlöschzeit (Zeit Bis Zur Automatischen Fortsetzung Einstellen)
Im Menü Allgemeine Einstellungen oder drücken, um Farbtoner leer zu wählen. Drücken Sie [OK]. Die Anzeige Farbtoner leer erscheint. Farbtoner leer: Druck stoppen 2 *S/W drucken oder drücken, um die Einstellung für den Fall auszuwählen, dass der Farbtoner zu Ende geht Drücken Sie [OK].
Seite 138: Zeit Bis Rückstellung Des Bedienfeldes
Mit den Pfeiltasten können Sie die Zeit eingeben. oder drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. den Cursor nach rechts bzw. links verschieben. Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint. Zeit bis Ruhemodus Sobald der Ruhemodus auf Ein steht, kann die Zeitspanne zum Aktivieren des Ruhemodus eingestellt werden.
Seite 139 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint. Seitenvorschub Timeout Wenn der Drucker während einer bestimmten Zeitspanne keine Daten erhält, stellt er einen Zeitüberlauf fest und gibt die aktuelle Schnittstelle frei. Eventuell im Puffer befindliche Daten werden ausgedruckt und die betreffende Seite wird ausgegeben.
Seite 140: Auto Ruhe (Aktivieren Des Ruhemodus)
Drücken Sie [OK]. Die Auto. Fehlerlöschzeit Anzeige Auto. Fehlerlöschzeit : erscheint. 1 *Aus Mit den Tasten oder die Fehlerlöschung ein- oder ausschalten. Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint. Auto Ruhe (Aktivieren des Ruhemodus) Der Drucker verfügt über einen Sleep-Timer, der bewirkt, dass weniger Strom verbraucht wird, wenn der Drucker gerade nicht druckt und auch keine Druckdaten eingehen oder verarbeitet werden.
Seite 141: Sicherheits Einstellungen
Sicherheits Einstellungen Sicherheitsfunktionen können aktiviert werden, um den Drucker und die Druckdaten zu schützen. Wichtig Zur Nutzung von Sicherheitsfunktionen muss eine Administrator ID und ein Administrator Passwort eingegeben werden. Für Informationen zur Eingabe siehe Administrator Einstellungen auf Seite 4-102. Folgende Punkte sind unter Sicherheit zu finden: •...
Seite 142: Netzwerk-Sicherheits Einstellungen
Netzwerk-Sicherheits Einstellungen Die folgenden Einstellungen verändern die Sicherheitseinstellungen für das jeweilige Protokoll. Wichtig Fragen Sie Ihren Netzwerk-Administrator nach den korrekten Netzwerkeinstellungen. Folgende Punkte sind unter Sicherheit zu finden: • NetWare Einstellungen • AppleTalk Einstellungen • IPP Einstellungen • SSL-Server Einstellungen •...
Seite 143 NetWare aus-/einschalten Schalten Sie hier NetWare aus oder ein. Die Standardeinstellung ist Aus. Im Menü Netware drücken Sie oder , um Aus/Ein zu wählen. Drücken Sie [OK]. Die Netware Anzeige erscheint. SSL: 1 *Aus Mit den Tasten oder Netware ein- oder ausschalten. Drücken Sie [OK].
Seite 144: Appletalk Einstellungen
AppleTalk Einstellungen AppleTalk ist ein Kommunikationsprotokoll hauptsächlich zwischen Macintosh Computern und bezieht sich auf das Mac Netzwerk- Betriebssystem. AppleTalk weist 24-Bit Netzwerkadressen zu (ein 16-Bit Netzwerkblock und eine 8-Bit Knotenadresse). Diese identifizieren Geräte wie Drucker oder Computer im Netzwerk. Beim Einschalten wird ein Rundsendesignal ins Netzwerk geschickt und die Adressen und Namen werden automatisch zugewiesen.
Seite 145: Ssl-Server Einstellungen
SSL-Server Einstellungen SSL (Secure Sockets Layer) bezieht sich auf ein Protokoll zum Verschlüsseln von Informationen, die über das Netzwerk gesendet werden. SSL wird zum Verschlüsseln von Daten im WWW oder von FTP Dateien benutzt.. Daher können private Informationen wie Kreditkarten- Nummern, Firmen-Geheimnisse oder andere Informationen sicher gesendet und empfangen werden.
Seite 146: Verschlüsselungs Einstellungen
Verschlüsselungs Einstellungen Wählen Sie die Verschlüsselungsmethode des SSL Servers aus. Im Menü SSL drücken Sie oder , um Verschlüsseln zu wählen. Drücken Sie [OK]. Die Verschlüsseln Anzeige erscheint. Verschlüsseln: 3DES [ Fertig ] Drücken Sie oder , um die Eingabemarke auf die gewünschte Verschlüsselungsmethode zu bewegen.
Seite 147: Ipsec Einstellungen
IPP over SSL Einstellung IPP over SSL ist eine Verschlüsselung, die SSL als Kommunikation zwischen Servern und Anwendern für Netzwerk-Druck benutzt. Um IPP over SSL zu benutzen, müssen Server und Client das Protokoll unterstützen. Die Standardeinstellung ist Aus. Im Menü SSL Einstellungen drücken Sie oder , um IPP over SSL zu wählen.
Seite 148: Usb-Gerät
Drücken Sie [OK]. Die IPSec Anzeige erscheint. IPSec: 2 *Ein Mit den Tasten oder IPSec ein- oder ausschalten. Drücken Sie [OK]. Die Einstellungen werden übernommen und die Netzwerksicherheit Anzeige erscheint. Schnittstelle sperren Diese Funktion kann zum Abschließen und damit zur Sicherung der Schnittstellen benutzt werden.
Seite 149 USB-Gerät Schnittstelle sichern Die USB-Schnittstelle kann abgeschlossen und gesichert werden. Die Standardeinstellung ist Entsperren. Im Menü Interface block. drücken Sie oder , um USB-Gerät zu wählen. Drücken Sie [OK]. Die USB-Gerät Anzeige erscheint. USB-Gerät: 1 *Entsperren Sperren Drücken Sie oder , um die USB-Schnittstelle ein- oder auszuschalten.
Seite 150: Kostenstellen Verwalten
Kostenstellen verwalten Die Kostenstellenverwaltung erlaubt die Verwaltung der gedruckten Seiten nach Abteilungen und erfordert die Eingabe von Kostenstellen. Zur Nutzung von Kostenstellen muss eine Administrator ID und ein Administrator Passwort eingegeben werden. Siehe auch Administartor Einstellungen zur Eingabe von ID und Kennwort.
Seite 151: Kostenstellen Eingabe Und Einstellungen
Kostenstellen Eingabe und Einstellungen Diese Einstellung erlaubt die Kostenstellenverwaltung An und Aus zu schalten. Im Menü Kostenst. setzen drücken Sie oder , um Kostenstellen zu wählen. Drücken Sie [OK]. Die Kostenstellen Anzeige erscheint. Kostenstellen: 1 *Aus Drücken Sie oder , umEin oder Aus auszuwählen. Danach drücken Sie [OK].
Seite 152 Drücken Sie oder , um ein Konto auszuwählen. Danach drücken k 341736: Sie [OK]. Die Druckseiten/Zähler zurücksetzen Anzeige erscheint. Druckseiten Zähler zurücksetzen Drücken Sie oder , um Druckseiten auszuwählen. Drücken Sie [OK]. Die Druckseiten Anzeige erscheint. Druckseiten: Gesamt 300000 Farbe 200000 Schwarz/weiß...
Seite 153 Neues Konto anlegen Wie folgt beschrieben legen Sie ein neues Konto an. Hinweis Da die Konto- IDs als nummerischer Wert gespeichert werden, sind "1" und "001" unterschiedliche Abteilungen. Sobald die Kostenstellenverwaltung aktiviert ist, werden keine Aufträge ohne korrekte Konto-ID mehr gedruckt. Im Menü...
Seite 154 Drücken Sie [OK]. Die Konto- Liste Anzeige erscheint und eine Konto- Liste: Liste der Kostenstellen in aufsteigender Reihenfolge wir angezeigt. k 1228 k 00122 k 3485739 [ Hinzufüg] Drücken Sie oder , um ein Konto auszuwählen. Danach drücken k 1228: Sie [OK].
Seite 155 Drücken Sie oder , um eine Einstellung auszuwählen. Danach Detail/Bearb.: drücken Sie [OK]. Sobald alle Eingaben gemacht wurden, erscheint die Detail/Bearb. Anzeige. Konto-ID Begrenzung-Total Begrenzung-Farbe Steht die Einstellung Zählerlimit auf Begrenzung-Total in Limit(Total): Schritt 9, geben Sie hier die Anzahl der maximal druckbaren Seiten für das gewählte Konto an.
Seite 156: Verhalten Bei Überschreiten Der Druckbegrenzung
Konten löschen Eine einzelne Abteilung kann gelöscht werden. Im Menü Kostenst. setzen drücken Sie oder , um Konto- Liste anzuwählen. Drücken Sie [OK]. Die Konto- Liste Anzeige erscheint und eine Konto- Liste: Liste der Kostenstellen in aufsteigender Reihenfolge wir angezeigt. k 1228 k 00122 k 3485739...
Seite 157: Verhalten Bei Unbekannter Kostenstelle
Drücken Sie oder , um eine Einstellung auszuwählen. Danach Kostenst. setzen:a b drücken Sie [OK]. Die Kostenst. setzen Anzeige erscheint. Kostenstellen Konto- Bericht Jede Kostenst. [ Beenden ] Verhalten bei unbekannter Kostenstelle Geben Sie an, wie bei Druckaufträgen mit unbekanntem Konto vorgegangen werden soll.
Seite 158: Administrator Einstellungen
Administrator Einstellungen Die Administrator Einstellungen erlauben die Verwaltung von Benutzern, die den Drucker benutzen können. Die Benutzung von Sicherheitsfunktionen und die Kostenstellenverwaltung erfordert die Eingabe einer Administrator ID und eines Passwortes. Folgende Punkte sind unter Administrator zu finden: • ID (Administrator ID Eingabe) •...
Seite 159 Drücken Sie [OK]. Die Neue ID Anzeige erscheint. Neue ID: (1 - 16 Stellen) 0123456789 [Rücktast] [ Eingabe ] Geben Sie die Administrator ID ein. Wählen Sie mit oder eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.
Seite 160: Neues Passwort
Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die Passwort richtig: P b Passwort richtig Anzeige erscheint. (0 - 16 Stellen) 0123456789 [Rücktast] [ Eingabe ] Geben Sie das Administrator Passwort erneut ein. Wählen Sie mit oder eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.
Seite 161: Einstellung/Wartung
Einstellung/Wartung Das Menü Einstellung/Wartung wird benutzt, um die Druckqualität einzustellen und nötige Wartungen des Druckers durchzuführen. Folgende Punkte sind unter Einstellung/Wartung zu finden: • Farbkalibrzyklus (Einstellung für den automatischen Farbkalibrierzyklus) • Farbkalibrierung • Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Standard]) • Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Detail]) •...
Seite 162: Sind Sie Sicher
Drücken Sie [OK]. Der Farbkalibrierzyklus ist eingestellt, und das Menü Einstell/Wartung erscheint. Farbkalibrierung Der Drucker führt regelmäßig eine Routine durch, die die Änderung von Umgebungstemperatur und Luftfeuchtigkeit ausgleicht. Dies gewährleistet die höchste Druckqualität. Die Farbkalibration wird immer beim Einschalten des Druckers durchgeführt. Die Farbkalibration kann auch beim Aufwachen des Druckers aus dem Ruhemodus durchgeführt werden.
Seite 163 Drücken Sie oder , um Druckmuster auszuwählen. Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Ausdruck. Falls die Kostenstellenverwaltung aktiv ist, erscheint ein Fenster zur Sind Sie sicher? Eingabe der Konto-ID. Eine Bestätigungsanzeige erscheint nach dem Login. z Farbtestseite Drücken Sie [Ja] ([Linke Auswahl-Taste]). Eine Bestätigungsanzeige erscheint.
Seite 164 Drücken Sie [OK]. Die Farbausrichtung Anzeige erscheint. Farbausrichtung: a b Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) Normal gelangen Sie zur Bereitschaftanzeige. Detail [ Beenden ] Drücken Sie oder , um Normal auszuwählen. Drücken Sie [OK]. Die Farbausrichtung Normal Anzeige Normal: erscheint.
Seite 165: Farbausrichtung Cyan Und Gelb Justieren
Farbausrichtung Cyan und Gelb justieren Diese Einstellungen korrigieren die Farbausrichtung (Registration) für Cyan und Gelb. In der Anzeige Farbausrichtung Normal, drücken Sie oder , um Justiere Cyan oder Justiere Yellow zu wählen. Drücken Sie [OK]. Die Justiere Cyan oder Justiere Yellow Justiere Cyan: Anzeige erscheint.
Seite 166 Drücken Sie oder , um Detail auszuwählen. Drücken Sie [OK]. Die Farbausrichtung Detail Anzeige Detail: erscheint. Druckmuster Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) Justiere Magenta gelangen Sie zur Bereitschaftanzeige. Justiere Cyan [ Beenden ] Drücken Sie oder , um Druckmuster auszuwählen. Drücken Sie [OK].
Seite 167 Beispiel eines Druckmusters zur Farbausrichtung [Detail] Farbausrichtung Magenta justieren Detail Korrektur der Registrierung für Magenta Im Menü Einstell./Wartung drücken Sie oder , um Farbausrichtung zu wählen. Drücken Sie [OK]. Die Farbausrichtung Anzeige erscheint. Farbausrichtung: a b Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) Normal gelangen Sie zur Bereitschaftanzeige.
Seite 168 Drücken Sie [OK]. Das Menü Justiere Magenta erscheint. Einstell./Wartung: a b Es werden Werte für die Positionen H-1, H-2, H-3, H-4, H-5 und V- (I - A, 0 - 9) 3 angezeigt. H-1:/0-H-2: 0 H-3: 0 H-4: 0 H-5: 0 H-6: 0 H-7: 0 V-3: 0 Betrachten Sie die Muster H und V im Magenta-Bereich der Farbtestseite.
Seite 169: Drucker Neu Starten
Farbausrichtung Cyan und Gelb justieren Diese Einstellungen korrigieren die Detail-Farbausrichtung für Cyan und Gelb. In der Anzeige Farbausrichtung Detail, drücken Sie oder , um Justiere Cyan oder Justiere Yellow zu wählen. Drücken Sie [OK]. Die Justiere Cyan oder Justiere Yellow Justiere Cyan: Anzeige erscheint.
Seite 170: Druck Einer Service-Statusseite
Service (zur Wartung) Folgende Punkte sind unter Service zu finden: • Druck einer Service-Statusseite • Netzwerkstatusseite drucken • Ausdruck einer Testseite • Entwickler Auffrischung • Trommel Auffrischung • LSU Reinigung • Univ-zufuhr rein (Einstellung für die Reinigung der Universalzufuhr) • Flüsterbetrieb •...
Seite 171: Entwickler Auffrischung
Netzwerkstatusseite drucken Die Netzwerk-Statusseite enthält Detailinformationen zu Netzwerkeinstellungen. Diese sind in erster Linie für den Service, helfen Ihnen aber auch vielleicht weiter. Im Menü Service Einst. drücken Sie oder , um Netzwerkstatus zu wählen. Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Ausdruck.
Seite 172: Trommel Auffrischung
Trommel Auffrischung Diese Einstellung frischt die Trommel auf. Lässt die Druckqualität nach, kann die Auffrischung der Trommel Abhilfe schaffen. Dies sollte nur durch den Kundendienst erfolgen. Im Menü Service Einst. drücken Sie oder , um Trommel zu wählen. Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Trommel Drücken Sie [Ja] ([Linke Auswahl-Taste]).
Seite 173: Initialisierung (Systeminitialisierung)
Drücken Sie [OK]. Die Anzeige Flüsterbetrieb erscheint. Flüsterbetrieb Mit den Tasten oder den Flüsterbetrieb auswählen. 1 *Aus Drücken Sie [OK]. Das Menü Einstellung erscheint erneut. 1.Ausdr. schnell (Einstellung für die erste Druckposition) Mithilfe dieser Funktion wird die Dauer des ersten Ausdrucks im Schwarzweiß- oder Farbmodus verkürzt, indem die vorgegebene Startposition dieses ersten Ausdrucks geändert wird.
Seite 174 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Systeminitialisierung Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Initialisierung wird gestartet. beginnt. Sind Sie sicher? Falls Sie keine Initialisierung durchführen möchten, drücken Sie [Nein] ([Rechte Auswahl-Taste]). Daraufhin wird das Menü ] [ Nein Service Einstellung wieder angezeigt, ohne dass die Initialisierung durchgeführt wurde.
Seite 175: Austausch Des Tonerbehälters
5 Wartung In diesem Kapitel werden folgende Themen behandelt: Allgemeine Informationen Austausch des Tonerbehälters Austausch des Resttonerbehälters Reinigung des Druckers Wartung...
Seite 176: Austausch Des Tonerbehälters
Allgemeine Informationen In diesem Kapitel werden allgemeine Wartungsaufgaben erläutert, die eigenständig am Drucker durchgeführt werden können. Folgende Teile können Sie abhängig von den Anzeigemeldungen selber wechseln: • Toner-Kits • Resttonerbehälter Darüber hinaus müssen einige Bauteile regelmäßig gereinigt werden: • Trennelement •...
Seite 177: Tonerbehälter Austauschen
Störungen, die durch die Benutzung von nicht originalem Toner entstehen. Für optimale Ergebnisse wird empfohlen, nur original Kyocera Toner zu verwenden, der zur Benutzung im jeweiligen Land freigegeben ist. Wird Toner verwendet, der für andere Regionen bestimmt ist, stoppt der Drucker den Ausdruck.
Seite 178 Vordere Abdeckung öffnen. Den Freigabehebel des Schwarz-Tonerbehälters (K) in die senkrechte Position drehen. Den beiliegenden Plastikbeutel öffnen und zum Schacht des Tonerbehälters führen. Den alten Tonerbehälter mit dem Beutel möglichst weit herausziehen. Den alten Tonercontainer am Griff entnehmen und in den Plastikbeutel legen.
Seite 179 Den neuen Tonerbehälter mit beiden Händen halten und mehrfach hin und her schwenken, sodass der Toner sich im Innern des Behälters gleichmäßig verteilt. Die neuen Tonerbehälter mit beiden Händen vorsichtig einschieben. Den Freigabehebel des Tonerbehälters in die waagrechte Position drehen. Die anderen Tonerbehälter werden genauso eingesetzt.
Seite 180: Austausch Des Resttonerbehälters
Austausch des Resttonerbehälters Der Resttonerbehälter muss ausgetauscht werden, sobald die Meldung Resttonerbehälter überprüfen erscheint. Einen neuen Behälter finden Sie im Toner-Kit. Der Resttonerbehälter muss ausgetauscht werden, bevor der Drucker wieder arbeitet. Vordere Abdeckung öffnen. Die Entriegelungstaste drücken und die Resttonerschale herausziehen.
Seite 181: Reinigung Des Druckers
Die Verschlussklappe des neuen Resttonerbehälters öffnen. Neuen Resttonerbehälter einsetzen. Zur Arretierung auf die linke Kante des neuen Resttonerbehälters drücken. Auf die angegebene Position drücken, um die Resttonerschale einzusetzen. Wenn die Schale die korrekte Position erreicht, rastet sie hörbar ein. Vordere Abdeckung schließen. Nach dem Austauschen des Tonerbehälters und des Resttonerbehälters den Papiertransport reinigen.
Seite 182: Reinigung Des Druckers
Reinigung des Druckers Bei Austausch von Tonerbehälter oder Resttonerbehälter stets eine Innenreinigung des Druckers durchführen, um eine optimale Druckqualität dauerhaft zu gewährleisten. Um die optimale Druckqualität zu gewährleisten, wird empfohlen, den Drucker einmal pro Monat und nach jedem Tonerwechsel zu reinigen. Der Drucker sollte auch gereinigt werden, wenn Streifen auf dem Ausdruck erscheinen oder Ausdrucke blass oder undeutlich aussehen.
Seite 183: Reinigung Der Übertragungswalze
Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen. Reinigung der Übertragungswalze Ausdrucke mit Verunreinigungen auf dem Papier können durch eine verschmutzte Übertragungswalze verursacht werden. Gehen Sie wie folgt vor, um die Übertragungswalze zu reinigen. Vordere Abdeckung öffnen. Reinigungsbürste (blau) entnehmen.
Seite 184 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen. 5-10 Wartung...
Seite 185: Störungsbeseitigung
6 Störungsbeseitigung In diesem Kapitel werden folgende Themen behandelt: Allgemeine Richtlinien Probleme mit der Druckqualität Fehlermeldungen Beseitigung von Papierstaus 6-15 Lässt sich ein Problem nicht wie hier beschrieben beseitigen, wenden Sie sich an den Kundendienst. Störungsbeseitigung...
Seite 186: Mögliche Lösung
Allgemeine Richtlinien Die nachfolgende Tabelle enthält einige allgemeine Lösungen für mögliche Probleme, die bei Einsatz des Druckers auftreten und vom Anwender gegebenenfalls selbst behoben werden können. Es wird empfohlen, zunächst die hier beschriebenen Maßnahmen zur Fehlerbehebung zu treffen, bevor die Kontaktaufnahme mit dem Kundendienst erfolgt.
Seite 187: Probleme Mit Der Druckqualität
Probleme mit der Druckqualität Die Tabellen und Diagramme in den nachfolgenden Abschnitten beschreiben mögliche Probleme mit der Druckqualität sowie Maßnahmen zu deren Behebung. In einigen Fällen ist eine Reinigung des Druckers bzw. der Austausch von Druckerteilen erforderlich. Kann ein Problem nicht behoben werden, den Kundendienst benachrichtigen.
Seite 188 Druckergebnis Mögliche Lösung Schwarze oder weiße senkrechte Streifen Die Toneranzeige im Bedienfeld kontrollieren. Wenn die Meldung Toner bald leer angezeigt wird, ein neues Toner- Kit installieren. Weitere Informationen siehe Austausch des Tonerbehälters auf Seite 5-2. Reinigen Sie die LSU/Ladeeinheit. Weitere Informationen finden Sie unter LSU Reinigung auf Seite 4-116. Trommel auffrischen.
Seite 189: Fehlermeldungen
Fehlermeldungen Die nachfolgende Tabelle enthält Fehler- und Wartungsmeldungen, deren Ursache selbstständig durch den Anwender behoben werden kann. Falls erscheint, den Maschinenfehler. Service rufen Drucker vom Stromnetz trennen und den Kundendienst informieren. Falls oder Fehler Maschinenfehler. Service rufen. aufgetreten. Netzschalter AUS und AN schalten. angezeigt wird, schalten Sie den Drucker einmal aus und wieder ein.
Seite 190 Meldung Mögliche Lösung #### steht für einen mechanischen Fehler (#=0, 1, 2, ...). Service rufen. Der Drucker geht nicht in Betrieb, wenn diese Meldung erscheint. Außerdem wird die Maschinenfehler. Gesamtzahl der gedruckten Seiten angezeigt, z. B. 0123456. Service rufen. #### Wird beim Löschen von Daten angezeigt.
Seite 191 Meldung Mögliche Lösung Es wurde versucht, ein Papierformat und eine Papiersorte zu verarbeiten, die für den Duplexdruck ungeeignet sind. [OK] drücken, um das Papier nur einseitig zu Duplexdruck auf bedrucken. Papier nicht möglich. Den Drucker aus- und wieder einschalten, um zu kontrollieren, ob die Betriebsbereitschaft wiederhergestellt werden konnte.
Seite 192: Wenig Sicherheit
Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie Keine Mehrfachkopie. [OK]. Drücke [OK]. Wird angezeigt, wenn Original Kyocera Toner installiert ist. Original Toner installiert. Es liegt ein Papierstau vor. Der jeweilige Staubereich wird durch die Rautenzeichen (#) angezeigt. Weitere Informationen finden Sie unter Beseitigung Papierstau von Papierstaus auf Seite 6-15.
Seite 193 Drucker erkennt, dass die obere Ablage wieder leer ist, wird der Obere Ablage Druckvorgang in die obere Druckablage fortgesetzt. ist voll. Papier entfernen. Wird angezeigt, wenn kein Original Kyocera Toner installiert ist. Installieren Sie Original Kyocera Toner. Unbekannter Toner installiert. Störungsbeseitigung...
Seite 194 Meldung Mögliche Lösung Wird angezeigt, wenn der Regionalcode des installierten Tonerbehälters nicht mit dem des Druckers übereinstimmt. Den korrekten Tonerbehälter einsetzen. Unbekannter Toner installiert. PC [C][M][Y][K] Wenn die Kassette kein Papier enthält, welches in Format und Medientyp den Druckdaten entspricht, kann auf eine andere Kassette gewechselt werden. Zum Alternativ Druck aus einer anderen Papierquelle siehe Papiereinzugsart (Einstellungen der Normal...
Seite 195 Meldung Mögliche Lösung Die vordere Abdeckung des optionalen Dokument-Finishers ist offen. Vordere Abdeckung schließen. Vordere Abdeckung des Finishers schließen. Die obere Abdeckung des optionalen 3.000-Blatt-Dokument-Finishers oder die Abdeckung der Wendeeinheit des Dokument-Finishers ist geöffnet. Die Obere Abdeckung des Abdeckung schließen. Finishers schließen.
Seite 196 Meldung Mögliche Lösung Eine Heftung ist nicht möglich, weil ein Papierformat ausgewählt wurde, das nicht geheftet werden kann. Um ohne Heftung zu drucken, [OK] drücken. Dieses Format kann nicht geheftet werden. Eine Lochung ist nicht möglich, weil ein Papierformat ausgewählt wurde, das nicht gelocht werden kann.
Seite 197 Meldung Mögliche Lösung Fach # der optionalen Mailbox ist voll. Sobald der Drucker erkennt, dass das Fach # wieder leer ist, wird der Druckvorgang in das Fach # fortgesetzt. Mailboxfach # ist voll. Die optionale Falteinheit ist voll. Sobald der Drucker erkennt, dass die Falteinheit wieder leer ist, wird der Druckvorgang fortgesetzt.
Seite 198 Meldung Mögliche Lösung Bei der optionalen Falteinheit ist der Vorrat an Heftklammern erschöpft. Den Heftklammernbehälter wie im 3.000-Blatt Document Finisher Operation Guide Füllen Sie Klammern erläutert ersetzen. in Einheit B und C nach. Eine Heftung ist nicht möglich, weil die Anzahl heftbarer Blätter überschritten wurde.
Seite 199: Beseitigung Von Papierstaus
Beseitigung von Papierstaus Die Meldung Papierstau erscheint, wenn sich Papier im Papiertransportsystem verklemmt hat oder gar kein Papier eingezogen wird. Gleichzeitig wird der Staubereich angezeigt (d. h. die Position, wo sich das gestaute Blatt befindet). Wenn diese Meldung erscheint, geht der Drucker automatisch offline.
Seite 200 Staube- Papierstau-Meldung Beschreibung Siehe Seite reich Papier hat sich an der Kassette Seite 6-20 Papierstau in der optionalen Papierzuführung (3, 4) gestaut. Kassette 3. [ Hilfe Das Papier hat sich an der Seite 6-21 Papierstau Universalzufuhr oder im Druckerinneren gestaut. in Papierzu- fuhreinheit.
Seite 201: Allgemeine Anmerkungen Zur Beseitigung Von Papierstaus
Staube- Papierstau-Meldung Beschreibung Siehe Seite reich Das Papier hat sich am optionalen Bedienungsh Papierstau Dokument-Finisher gestaut. andbuch zum 3.000- Blatt- Finisher. Dokument- Finisher oder [ Hilfe Document Finisher Operation Guide Das Papier hat sich an der 3.000-Blatt Papierstau Falteinheit des optionalen Document Dokument-Finishers gestaut.
Seite 202: Papierstau An Kassette
• Ob eine gestaute Seite nochmals gedruckt wird, hängt davon ab, an welcher Stelle der Papierstau aufgetreten ist. Papierstau an Kassette 1 Gehen Sie wie folgt vor, um Papierstaus an Kassette 1 zu beheben. Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.
Seite 203 Papierstau an Kassette 2 Gehen Sie wie folgt vor, um Papierstaus an Kassette 2 zu beheben. Linke Abdeckung 3 öffnen. Gestautes Papier entfernen. Kassette 2 herausziehen. Gestautes Papier entfernen. Kassette 2 wieder ganz einschieben. Linke Abdeckung 3 schließen. Störungsbeseitigung 6-19...
Seite 204 Papierstau in optionaler Kassette 3 oder 4 Bei Verwendung der optionalen Papierzufuhr gehen Sie wie folgt vor, um Papierstaus an den Kassetten 3 oder 4 zu beheben. Linke Abdeckung 4 öffnen. Gestautes Papier entfernen. Verwendete Kassette herausziehen. Gestautes Papier entfernen. Kassette wieder ganz einschieben.
Seite 205 Papierstau in der Universalzufuhr. Gehen Sie wie folgt vor, um Papierstaus an der Universalzufuhr zu beheben. Papier aus der Universalzufuhr nehmen. Ggf. Papierstau im Innern beseitigen. Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen. Gestautes Papier entfernen. Zufuhrführung B1 öffnen.
Seite 206 Gestautes Papier entfernen. Kassette 1 herausziehen. Unteren grünen Drehknopf (B2) um mindestens 10 Umdrehungen gegen den Uhrzeigersinn drehen. Gestautes Papier entfernen. Wenn Sie das Papier nicht entfernen können, gehen Sie wie folgt vor. Papierzufuhreinheit (B3) herausziehen. 6-22 Störungsbeseitigung...
Seite 207 Abdeckung (B4) der Papierzufuhreinheit öffnen und gestautes Papier entfernen. Papierzufuhreinheit (B3) wieder einschieben. Danach Kassette wieder vollständig einschieben. Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen. Papierstaus in den linken Abdeckungen 1, 3 oder 4 Bei Verwendung der optionalen Papierzufuhr gehen Sie wie folgt vor, um Papierstaus hinter den linken Abdeckungen 1, 3 oder 4 zu beheben.
Seite 208: Papierstau An Der Duplexeinheit
Papierstau an der Duplexeinheit Gehen Sie wie folgt vor, um Papierstaus an der Duplexeinheit zu beheben. Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen. Gestautes Papier entfernen. Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.
Seite 209 Gestautes Papier entfernen. Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen. Wenn die Anzeige der linken Abdeckung 2 blinkt, linke Abdeckung 2 öffnen. Gestautes Papier entfernen. Linke Abdeckung 2 schließen. Die Papierkassette 1 herausziehen und das gestaute Papier entfernen.
Seite 210: Papierstau An Der Fixiereinheit
Papierstau an der Fixiereinheit Gehen Sie wie folgt vor, um Papierstaus an der Fixiereinheit zu beheben. Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen. Gestautes Papier entfernen. Die Heizungsabdeckung (A1) öffnen. VORSICHT Gestautes Papier vorsichtig herausziehen, so dass es nicht reißt.
Seite 211 Wenn das gestaute Papier im Papierausgabeschacht sichtbar ist, das Papier herausziehen, um es zu entfernen. Obere Abdeckung öffnen und das gestaute Papier entfernen. Die obere Abdeckung schließen. Die Heizungsabdeckung wieder aufsetzen und an der angegebenen Position drücken, um die linke Abdeckung 1 zu schließen. Störungsbeseitigung 6-27...
Seite 212 6-28 Störungsbeseitigung...
Seite 213: Anhang
Anhang In diesem Kapitel werden Details zu den vorhandenen Schnittstellen, den optionalen Erweiterungen des Druckers und die Spezifikationen des Druckers erklärt. Schnittstelle USB-Schnittstelle Netzwerkschnittstelle Optionale Erweiterungen Speichererweiterung Allgemeine Beschreibung der Optionen Technische Daten A-10 Informationen zur Verfügbarkeit der gewünschten Optionen hält der Kundendienst bereit.
Seite 214: Schnittstelle
Schnittstelle In diesem Anhang werden die Signale der USB- und der Netzwerk- Schnittstelle des Druckers erläutert. Darüber hinaus sind hier die Pinbelegungen, die Signalfunktionen, die Zeittakte, die Steckerspezifikationen sowie die Spannungspegel aufgeführt. • USB-Schnittstelle • Netzwerkschnittstelle USB-Schnittstelle Der Drucker unterstützt den Hi-Speed USB-Standard (Universal Serial Bus).
Seite 215: Netzwerkschnittstelle
Netzwerkschnittstelle Leistungsmerkmale Automatische IP Adressen Auflösung Dieses Merkmal ist kompatibel mit dem DHCP/DHCPv6 Protokoll und erlaubt es dem Drucker automatisch, eine IP Adresse von einem DHCP/ DHCPv6 Server zu erhalten. Management über Web Browser HTTP Seiten sind im Drucker hinterlegt, so dass ein Web Browser zur Beobachtung des Druckerzustands und zum Ändern von Einstellungen benutzt werden kann.
Seite 216: Umgebungsbedingungen
Umgebungsbedingungen 10 bis 35 °C, 20-80 % Luftfeuchtigkeit (Kondenswasserbildung vermeiden) EMI Gegenmaßnahmen VCCI Class B, FCC Class B (U.S.), CE (Europe) Wichtig Werden IPv6 Funktionen benutzt, müssen alle Netzwerkbestandteile (Router, PCs, etc) IPv6 unterstützen.
Seite 217: Optionale Erweiterungen
Optionale Erweiterungen Für individuelle Druckanforderungen stehen die nachfolgenden Druckeroptionen zur Verfügung. Anweisungen zur Installation dieser Optionen finden sich in der jeweils mitgelieferten Dokumentation. Einige dieser Optionen werden auch auf den folgenden Seiten beschrieben. Speichererweiterung Dokument-Finisher (3.000 Blatt) Dokument-Finisher Papierzufuhr (3.000 Blatt) Opt.
Seite 218: Speichererweiterung
Speichererweiterung Auf der Hauptplatine des Druckers steht ein Steckplatz für eine optionale Speichererweiterung (Dual in line Module) zur Verfügung. Ein optionales Speichermodul lässt sich installieren, um den Speicher des Druckers auf 2 GB zu erweitern. Standardmäßig verfügt der Drucker über 1 GB Speicher.
Seite 219: Speichermodule Installieren
Speichermodule installieren Wichtig Entfernen Sie einen USB Speicher, falls einer gesteckt ist. Den Drucker ausschalten und den Netzstecker ziehen. Die fünf langen Schrauben an der Abdeckung auf der Druckerrückseite entfernen. Die drei kurzen Schrauben entfernen und die Abdeckung öffnen. Das optionale Erweiterungsspeichermodul aus der Verpackung nehmen.
Seite 220: Speichererweiterung Prüfen
Speichererweiterung prüfen Nach der Installation der Speichererweiterung, kann diese wie folgt geprüft werden. Im Menü Bericht drucken, drücken Sie oder , um Statusseite zu wählen. Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt. Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzepiert. erscheint Ausdruck. in der Anzeige und der Drucker gibt eine Statusseite aus.
Seite 221: Allgemeine Beschreibung Der Optionen
Allgemeine Beschreibung der Optionen Papierzufuhr Zwei zusätzliche Papierzufuhren können zur vorhandenen Papierkassette installiert werden. Papiermenge und Handhabung sind identisch zu den Kassetten 1 und 2 des Systems. Hinweis Die linke Abdeckung 4 auf der linken Seite der Papierzufuhr kann zur Behebung eines Papierstaus verwendet werden.
Seite 222: Technische Daten
Technische Daten Hinweis Die technischen Daten des Druckers können jederzeit ohne vorherige Ankündigung geändert werden. Gerät Merkmal Beschreibung Druckmethode Druck mit elektrostatischer Übertragung und Trockentoner (Laserdruck), Druck mit Tandem-/Zwischenübertragung Druckge- Standard - Farbe schwindigkeit A4/Letter: 50 ppm - Schwarzweiß A4/Letter: 55 ppm Bei installiertem - Farbe Dokument-Finisher:...
Seite 223: Beschreibung
Merkmal Beschreibung Papierformate Kassette A3, B4, A4, B5, A5, Folio, 11 × 17" (Ledger), 8-1/2 × 14" (Legal), 8-1/2 × 11" (Letter), Statement, Oficio II, 8-1/2 × 13-1/2", 8K und 16K Universalzufuhr A3, B4, A4, B5, A5, Folio, 11 × 17" (Ledger), 8-1/2 × 14" (Legal), 8-1/2 × 11" (Letter), Oficio II, 8-1/2 ×...
Seite 224 Papierzufuhr (optional) Merkmal Beschreibung Papiervorratsprinzip Friktionsvorschub (Blattanzahl: 500, 80 g/m², 2 Kassetten) Papierformat Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", Letter, Letter-R, Executive, Executive- R, Statement-R, A3, B4, A4, A4-R, B5-R, A5-R, Folio, 8K, 16K, 16K-R Geeignete Papiersorten Papiergewicht: 60 bis 163 g/m² Medientypen: Standardpapier, Recyclingpapier, Farbpapier Abmessungen (B ×...
Seite 225 Dokument-Finisher (3.000 Blatt, optional) Merkmal Beschreibung Anzahl Fächer 3 Fächer Papierformat Fach A (ohne Ledger, Legal, A3, B4, 8K: 1.500 Blatt Heftung) Letter, Letter-R, A4, A4R, B5, 16K: 3.000 Blatt Fach B Folio, Ledger, Legal, 12 × 18", A3, B4, 8K: 100 Blatt Letter, Letter-R, Statement-R, A4, A4R, B5, B5R, A5, A5R, 16K, 16KR: 200 Blatt Fach C: Letter, Statement-R, A4, B5, A5, A5R, 16K: 50 Blatt...
Seite 226 A-14...
Seite 227: Glossar
Glossar Anwenderbox Die Anwenderbox speichert Druckdaten für jeden Anwender im Drucker. Die gespeicherten Daten können dann später über das bedienfeld abgerufen werden. AppleTalk AppleTalk bietet die Freigabe von Dateien und Druckern und ermöglicht die Nutzung von Anwendungen, die auf einem anderen Computer im gleichen Netzwerk laufen.
Seite 228: Ruhemodus
IP-Adressen sind durch Punkte voneinander getrennt (z. B. 192.168.110.171). Jede Zahl hat einen Wert zwischen 0 und 255 liegen. KPDL Von Kyocera entwickelte Implementierung von PostScript 3. NetBEUI (erweiterte NetBIOS-Schnittstelle) Ermöglicht im Vergleich zu TCP/IP die Nutzung erweiterter Funktionen in kleinen Netzen.
Seite 229 Subnetzmaske Eine 32-Bit-Zahl, die angibt, welche Bits einer IP-Adresse das Netzwerk und welche den Host bezeichnen. TCP/IP (Transmission Control Protocol/Internet Protocol) Protokollpaket, mit dessen Hilfe die Kommunikation zwischen Computern und anderen Geräten über ein Netzwerk festgelegt wird. Umrissschrift Bei Umrissschriften werden Umrisse der Zeichen durch numerische Ausdrücke dargestellt, wobei die Schriften durch Ändern der numerischen Werte dieser Ausdrücke vergrößert oder verkleinert werden können.
Seite 230 Glossar-4...
Seite 231 Index ........6-24 Papierstau A4 Breit ........4-63 Administrator.
Seite 232 Obere Abdeckung ......Schnittstelle....... 4-66, A-2 Obere Ablage .
Seite 233 ........4-16 Ausdruck ....... . 1-2, 1-5 Einschub Vordere Abdeckung .
Seite 234 Index-4...
Seite 237 MEMO...
Seite 238 MEMO...
Seite 239 MEMO...
Seite 240 Erste Ausgabe 2010.1...
